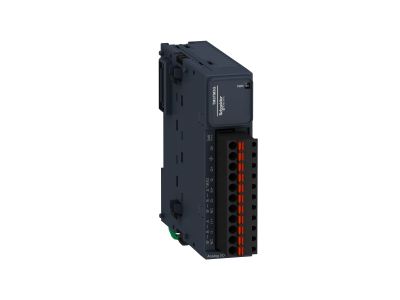

Moduł Modicon TM3 2I/1O temperaturowe | TM3TM3G Schneider Electric

Opis i Kluczowe Cechy

Moduł temperaturowy Schneider Electric Modicon TM3TM3G to wyspecjalizowane rozszerzenie do systemów automatyki, wyposażone w 2 wejścia pomiarowe oraz 1 wyjście. Konstrukcja modułu umożliwia bezpośrednie podłączenie czujników temperatury, a wyjście może służyć do sygnalizacji stanów granicznych lub sterowania urządzeniami wykonawczymi. Moduł montowany jest standardowo na szynie TH35 (DIN), co zapewnia szybki i powtarzalny montaż w szafie sterowniczej.

• 2 wejścia temperaturowe: Umożliwiają monitorowanie temperatury w dwóch niezależnych punktach procesu, co pozwala na detekcję różnic termicznych lub redundancję pomiaru.
• 1 wyjście: Może być konfigurowane w sterowniku do realizacji funkcji alarmowych (np. przekroczenie progu) lub sterowania urządzeniami grzewczymi/chłodzącymi, zwiększając elastyczność aplikacji.
• Kompatybilność z systemem Modicon: Moduł przeznaczony do współpracy ze sterownikami serii Modicon M221, M241 i M251, co gwarantuje łatwą integrację w istniejących projektach.
• Montaż na szynie DIN: Standardowa obudowa modułowa przystosowana do montażu na szynie TH35, co skraca czas instalacji i ułatwia rozbudowę systemu.
• Diagnostyka w systemie: Stan wejść/wyjść oraz komunikacja z kontrolerem mogą być odczytywane w oprogramowaniu SoMachine, co przyspiesza uruchomienie i serwisowanie.

Zgodność z Normami

Moduł TM3TM3G został zaprojektowany i wyprodukowany zgodnie z obowiązującymi dyrektywami europejskimi, posiada oznaczenie CE. Przeznaczony jest do stosowania w instalacjach niskiego napięcia i automatyce przemysłowej. W celu uzyskania szczegółowych informacji o spełnianych normach (np. IEC/EN) zaleca się zapoznanie z oficjalną dokumentacją producenta.

Zastosowanie

Moduł temperaturowy znajduje zastosowanie w systemach monitorowania i regulacji temperatury w automatyce budynkowej oraz przemysłowej. Dzięki dwóm wejściom i jednemu wyjściu sprawdza się w aplikacjach wymagających połączenia pomiaru i reakcji.

• Kontrola temperatury w szafach sterowniczych i rozdzielnicach – sygnalizacja przegrzania i załączenie wentylacji.
• Monitorowanie temperatury w układach HVAC (ogrzewanie, wentylacja, klimatyzacja) – sterowanie zaworami lub przekaźnikami.
• Ochrona termiczna silników i urządzeń – pomiar temperatury uzwojeń lub łożysk z możliwością wyłączenia przy przekroczeniu progu.
• Integracja z systemami BMS – zbieranie danych temperaturowych z różnych stref budynku i tworzenie algorytmów optymalizacji energetycznej.

Wskazówki Montażowe

Moduł TM3TM3G może być instalowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do montażu bezwzględnie odłącz napięcie zasilania sterownika i innych obwodów. Montaż modułu należy wykonać na szynie TH35 (DIN) w szafie sterowniczej, zachowując odpowiednie odstępy wentylacyjne. Momenty dokręcania śrub mocujących i przyłączy przewodów oraz zalecane przekroje przewodów (dostosowane do prądu sygnałów i obciążeń) należy sprawdzić w dokumentacji technicznej producenta. Po montażu skonfiguruj moduł w oprogramowaniu narzędziowym (SoMachine / EcoStruxure Machine Expert) zgodnie z instrukcją.

FAQ

• Czy moduł TM3TM3G jest kompatybilny ze sterownikiem Modicon M221? Tak, moduły serii TM3 są dedykowane do współpracy ze sterownikami Modicon M221, M241 oraz M251. Wymagają one odpowiedniej konfiguracji w oprogramowaniu SoMachine lub EcoStruxure Machine Expert.
• Jakie czujniki temperatury można podłączyć do tego modułu? Konkretny typ obsługiwanych czujników (PT100, termopara, NTC) nie został określony w dostępnych danych. Aby dobrać właściwy czujnik, należy zapoznać się z pełną specyfikacją techniczną modułu dostępną u producenta.
• Czy moduł wymaga zewnętrznego zasilania, czy jest zasilany z szyny sterownika? Moduły rozszerzeń TM3 zazwyczaj pobierają zasilanie z szyny sterownika poprzez magistralę komunikacyjną. Szczegóły dotyczące napięcia i maksymalnego prądu można znaleźć w dokumentacji technicznej konkretnego modelu sterownika.
