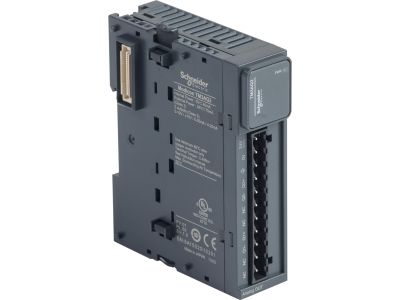

Moduł Modicon TM3 2AI Modicon TM3 | TM3AQ2 Schneider Electric

Opis i Kluczowe Cechy

Moduł wyjścia analogowego TM3AQ2 firmy Schneider Electric z serii Modicon TM3 zapewnia dwa niezależne kanały napięciowe o zakresie -10…10 V. Zaprojektowany do współpracy ze sterownikami Modicon M221, M241 i M251, umożliwia precyzyjne generowanie sygnałów analogowych w systemach automatyki przemysłowej. Szerokość modułu zgodna z obudową Modicon TM3 – montowany modułowo, bezpośrednio obok sterownika.

• 2 wyjścia analogowe napięciowe, zakres -10…10 V: Umożliwiają dokładne sterowanie siłownikami, zaworami, przetwornicami i innymi urządzeniami wymagającymi sygnału napięciowego – idealne w precyzyjnych pętlach regulacji.
• Kompatybilność ze sterownikami Modicon M221, M241, M251: Gwarantuje bezproblemową integrację w istniejącej architekturze Modicon TM3 – szybkie uruchomienie i łatwa rozbudowa systemu.
• Napięcie wyjściowe w pełnym zakresie -10…10 V DC: Daje możliwość pracy zarówno z sygnałami dodatnimi, jak i ujemymi, zwiększając elastyczność aplikacji (np. sterowanie dwukierunkowe napędów).
• Modułowa konstrukcja do montażu na szynie DIN (TH35): Ułatwia instalację w szafie sterowniczej oraz umożliwia szybką wymianę lub rozbudowę bez ingerencji w okablowanie.
• Zgodność z całym ekosystemem Modicon TM3: Możliwość łączenia z modułami wejść cyfrowych, analogowych oraz komunikacyjnymi w ramach jednej konfiguracji – skalowalność i redukcja kosztów magazynowania.

Zgodność z Normami

Moduł TM3AQ2 został zaprojektowany zgodnie z europejskimi standardami jakości i bezpieczeństwa. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Urządzenie jest przeznaczone do stosowania w instalacjach przemysłowych w typowych warunkach środowiskowych. Dokładne dane dotyczące norm (jeśli wymagane przez specyfikację projektu) należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Moduł wyjścia analogowego TM3AQ2 sprawdza się wszędzie tam, gdzie konieczne jest generowanie precyzyjnych sygnałów napięciowych w automatyce i sterowaniu. Dzięki dwóm niezależnym kanałom umożliwia realizację zarówno prostych, jak i zaawansowanych pętli regulacji.

• Sterowanie przepływem, temperaturą lub ciśnieniem – sygnał analogowy -10…10 V steruje zaworami proporcjonalnymi, przetwornicami częstotliwości, siłownikami i pozycjonerami.
• Sygnalizacja wartości procesowych – przesyłanie rzeczywistych wartości pomiarowych do paneli operatorskich, rejestratorów lub nadrzędnych systemów SCADA.
• Impulsy sterujące do styczników/ przekaźników analogowych – w aplikacjach wymagających szybkiej i dokładnej korekcji sygnałów (np. regulatory PID).
• Integracja w liniach produkcyjnych i maszynach – moduł może generować sygnały napięciowe dla napędów serwo, przetwornic częstotliwości lub innych odbiorników analogowych w systemach PLC.

Wskazówki Montażowe

Montaż modułu TM3AQ2 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz znajomość instalacji elektrycznych i automatyki. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania sterownika i całej szafy sterowniczej. Moduł montuje się na szynie DIN TH35, zatrzaskując go w sposób mechaniczny – nie wymaga narzędzi. Połączenia elektryczne należy wykonać zgodnie ze schematem podanym w dokumentacji producenta, zwracając uwagę na polaryzację i dopuszczalny przekrój przewodów (zwykle 0,2…1,5 mm²). Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną (typowe wartości: 0,4…0,5 Nm). Po zamontowaniu i podłączeniu sprawdź konfigurację w oprogramowaniu narzędziowym (np. EcoStruxure Machine Expert) przed uruchomieniem.

FAQ

• Jaki jest zakres napięcia wyjściowego modułu TM3AQ2? Moduł oferuje dwa kanały analogowe napięciowe o zakresie -10…10 V DC. Można nimi sterować zarówno sygnały dodatnie, jak i ujemne.
• Z jakimi sterownikami Modicon jest kompatybilny ten moduł? TM3AQ2 jest przeznaczony do współpracy z rodziną sterowników Modicon M221, M241 oraz M251. Wymaga montażu w tym samym systemie modułowym TM3.
• Czy moduł wymaga osobnego zasilania zewnętrznego? Moduł pobiera zasilanie z szyny sterownika Modicon – nie wymaga dodatkowego źródła. Dokładne wartości prądu pobieranego znajdują się w dokumentacji technicznej.
