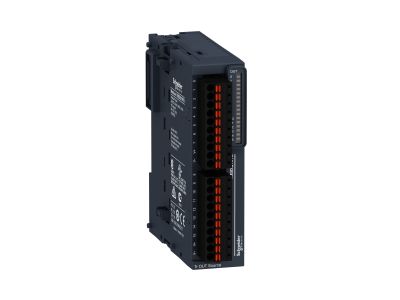

Moduł Modicon TM3 16 wyjść tranzystorowych Modicon TM3 | TM3DQ16TG Schneider Electric

Opis i Kluczowe Cechy

Moduł TM3DQ16TG należy do gamy Modicon TM3 i stanowi rozszerzenie o 16 wyjść dyskretnych typu tranzystorowego z logiką dodatnią (source). Przeznaczony jest do współpracy ze sterownikami Modicon M221, M241 oraz M251, co zapewnia bezproblemową integrację w systemach automatyki przemysłowej. Dzięki zastosowaniu wyjść tranzystorowych uzyskujesz szybkie przełączanie oraz brak elementów mechanicznych, co przekłada się na długą żywotność i niezawodność w aplikacjach wymagających częstego załączania.

• 16 wyjść dyskretnych tranzystorowych: umożliwia jednoczesne sterowanie wieloma odbiornikami (np. siłownikami, zaworami, sygnalizacją) bez potrzeby stosowania dodatkowych przekaźników, co upraszcza konstrukcję szafy sterowniczej i oszczędza miejsce.
• Logika dodatnia (source / PNP): napięcie pojawia się na wyjściu w stanie aktywnym – łatwa integracja z czujnikami i siłownikami PNP, powszechnie stosowanymi w przemyśle.
• Zgodność z Modicon M221, M241, M251: gwarantowana współpraca bez dodatkowych konfiguracji sprzętowych – moduł jest rozpoznawany automatycznie w środowisku programistycznym EcoStruxure Machine Expert.
• Wyjścia półprzewodnikowe (tranzystorowe): brak zużycia mechanicznego, szybki czas reakcji (rzędu mikrosekund) i możliwość pracy z dużą częstotliwością przełączeń – idealne do aplikacji impulsowych i sterowania precyzyjnego.
• Moduł rozszerzający w systemie Modicon TM3: pozwala na elastyczne zwiększenie liczby wyjść w istniejącej instalacji, dopasowując konfigurację do potrzeb konkretnej maszyny lub linii produkcyjnej.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej i posiada oznakowanie CE. Dopuszczony do stosowania w instalacjach przemysłowych zgodnie z europejskimi normami bezpieczeństwa. Szczegółowe informacje o spełnianych normach dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Moduł TM3DQ16TG znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne i szybkie sterowanie sygnałami binarnymi w automatyce przemysłowej i budynkowej. Dzięki 16 wyjściom tranzystorowym można efektywnie zarządzać wieloma odbiornikami bez stosowania dodatkowych przekaźników pośredniczących.

• Sterowanie siłownikami (zawory, przepustnice, cylinderki) w liniach produkcyjnych i maszynach.
• Wysyłanie sygnałów impulsowych do styczników, przekaźników lub wejść PLC/przekaźników bezpieczeństwa.
• Sygnalizacja stanów maszyny (lampki ostrzegawcze, diody LED, brzęczyki) w szafach sterowniczych.
• Zastosowanie w automatyce budynkowej – sterowanie oświetleniem, żaluzjami, wentylacją w systemach BMS.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Moduł mocuje się na szynie DIN TH35 (TS35) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z maksymalnym prądem wyjścia (dane w karcie katalogowej producenta) oraz obowiązującymi przepisami. Momenty dokręcania śrub zacisków muszą być zgodne z dokumentacją techniczną – nie przekraczać podanych wartości, aby uniknąć uszkodzenia obudowy lub połączeń. Przed pierwszym uruchomieniem sprawdź poprawność adresowania i konfiguracji w oprogramowaniu narzędziowym.

FAQ

• Czy moduł ma wbudowane podświetlenie LED wyjść? W dostarczonych danych nie ma informacji o diodach sygnalizacyjnych. Stan wyjść należy monitorować poprzez odczyt w sterowniku. Producenci często umieszczają wskaźniki LED na modułach TM3 – sprawdź konkretną kartę katalogową lub wizualnie na obudowie.
• Jaki jest stopień ochrony (IP) modułu? Standardowo dla aparatury modułowej montowanej na szynie DIN w zamkniętej szafie sterowniczej przyjmuje się IP20. Dokładna wartość dla TM3DQ16TG znajduje się w dokumentacji technicznej – w przypadku montażu w obudowie o wyższym IP, całość uzyskuje odpowiednią ochronę.
• Jaki jest tryb pracy wyjść – PNP czy NPN? Wyjścia pracują w logice dodatniej (source), co odpowiada standardowi PNP. Oznacza to, że w stanie aktywnym na zacisku wyjściowym pojawia się napięcie dodatnie względem wspólnego (GND). Należy to uwzględnić przy doborze odbiorników (np. wejścia PLC PNP, siłowniki z logiką source).
