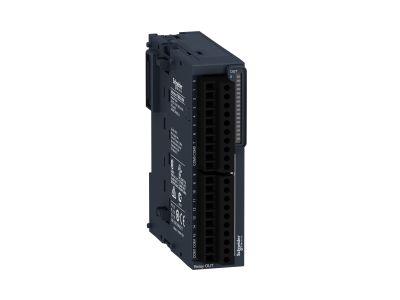

Moduł Modicon TM3 16 wyjść przekaźnikowych Modicon TM3 | TM3DQ16R Schneider Electric

Opis i Kluczowe Cechy

Moduł wyjść dyskretnych Modicon TM3 o symbolu TM3DQ16R firmy Schneider Electric to rozszerzenie I/O przeznaczone dla sterowników Modicon M221, M241 oraz M251. Urządzenie oferuje 16 wyjść przekaźnikowych normalnie otwartych (NO) o napięciu 240 V AC lub 30 V DC, co pozwala na bezpieczne sterowanie obwodami zarówno prądu przemiennego, jak i stałego. Logika dodatnia (źródło) ułatwia integrację z typowymi układami PLC, a kompaktowa konstrukcja umożliwia montaż na szynie TH35 w standardowej szafie sterowniczej.

• 16 wyjść przekaźnikowych NO: Umożliwia jednoczesne załączanie i wyłączanie wielu odbiorników, takich jak styczniki, zawory, sygnalizatory czy przekaźniki pośrednie, bez konieczności stosowania dodatkowych modułów rozszerzających.
• Napięcie wyjścia 240 V AC / 30 V DC: Zapewnia kompatybilność z szeroką gamą urządzeń wykonawczych – zarówno w instalacjach przemysłowych (AC), jak i w układach sterowania niskonapięciowego (DC).
• Logika dodatnia (źródło): Upraszcza projektowanie okablowania i programowania – wyjścia są aktywne przy stanie wysokim, co odpowiada standardom większości sterowników PLC.
• Kompatybilność z Modicon M221, M241, M251: Moduł jest w pełni dopasowany do wymienionych rodzin sterowników, co gwarantuje łatwą rozbudowę istniejących systemów automatyki bez konieczności zmiany architektury.
• Wyjścia przekaźnikowe (styki NO): Zapewniają galwaniczną izolację między obwodem sterowania a obciążeniem, co zwiększa bezpieczeństwo i odporność na przepięcia.

Zgodność z Normami

Moduł TM3DQ16R został zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Producent deklaruje zgodność z odpowiednimi normami europejskimi w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC). Urządzenie przeznaczone jest do montażu w szafach sterowniczych w środowisku przemysłowym i spełnia standardowe wymagania dla aparatury modułowej.

Zastosowanie

Moduł TM3DQ16R znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie obciążeń AC i DC pod nadzorem sterownika PLC. Sprawdza się w rozproszonych systemach sterowania, automatyce budynkowej oraz w liniach produkcyjnych. Poniżej przedstawiono typowe scenariusze użycia:

• Sterowanie stycznikami, przekaźnikami pośrednimi i zaworami elektromagnetycznymi w szafach sterowniczych maszyn i urządzeń.
• Sygnalizacja świetlna (lampki kontrolne, sygnalizatory LED) oraz dźwiękowa w procesach produkcyjnych i w automatyce budynkowej.
• Załączanie siłowników, napędów bram i kurtyn świetlnych w systemach bezpieczeństwa i komfortu.
• Wymiana impulsów sterujących do urządzeń wykonawczych w aplikacjach wymagających izolacji galwanicznej (np. sterowanie falownikami, zasilaczami awaryjnymi).

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania sterownika i obwodów wyjściowych. Moduł należy zamontować na szynie TH35 (DIN) w suchym, wentylowanym miejscu. Przekrój przewodów przyłączeniowych dobierz do spodziewanego prądu obciążenia oraz wymagań norm instalacyjnych. Moment dokręcania zacisków śrubowych oraz zalecany typ końcówek przewodów należy sprawdzić w dokumentacji technicznej producenta. Nie przekraczaj dopuszczalnych parametrów elektrycznych podanych w karcie katalogowej.

FAQ

• Czy moduł TM3DQ16R posiada podświetlenie LED wyjść? Nie, moduł nie ma wbudowanych diod sygnalizujących stan poszczególnych wyjść. Stan wyjścia można monitorować poprzez sterownik PLC lub za pomocą zewnętrznych wskaźników podłączonych do styków przekaźnika.
• Jaki jest stopień ochrony (IP) modułu? Producent nie precyzuje w danych katalogowych konkretnego stopnia IP dla tego modułu. Standardowo dla aparatury modułowej montowanej wewnątrz szaf sterowniczych przyjmuje się ochronę IP20. W celu uzyskania wyższego stopnia ochrony należy umieścić moduł w obudowie o odpowiedniej klasie szczelności.
• Jaki jest tryb pracy styków wyjściowych? Wszystkie 16 wyjść pracuje w trybie normalnie otwartym (NO) – styk zwierny. Oznacza to, że przy braku sygnału sterującego wyjście jest rozwarte, a po podaniu sygnału (logika dodatnia) styk się zwiera.
