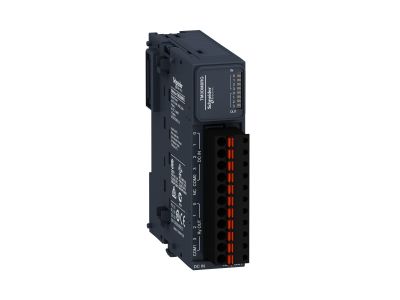

Moduł Modicon I/O TM3 8 wyjść przekaźnikowych | TM3DM8RG Schneider Electric

Opis i Kluczowe Cechy

Moduł rozszerzeń I/O Modicon TM3 z 8 wyjściami przekaźnikowymi (symbol TM3DM8RG) firmy Schneider Electric. Przeznaczony do rozbudowy systemów automatyki Modicon, umożliwia sterowanie odbiornikami za pomocą niezależnych, separowanych galwanicznie wyjść. Kompaktowa obudowa ułatwia montaż w szafie sterowniczej, a integracja z kontrolerem odbywa się poprzez magistralę wewnętrzną.

• 8 wyjść przekaźnikowych: niezależne sterowanie oświetleniem, silnikami, zaworami elektromagnetycznymi dzięki osobnym stykom przełączającym.
• Separacja galwaniczna: bezpieczne oddzielenie obwodów sterujących od obciążenia – redukcja ryzyka uszkodzenia modułu przy awarii odbiornika.
• Kompatybilność z systemem Modicon: łatwa rozbudowa istniejących rozwiązań – moduł współpracuje z kontrolerami M200, M221 i innymi wyposażonymi w magistralę TM3.
• Szybka instalacja: montaż na szynie DIN TH35 oraz automatyczne połączenie z sąsiednimi modułami – oszczędność czasu przy rozbudowie szafy sterowniczej.
• Odporność na warunki przemysłowe: obudowa przystosowana do pracy w rozdzielnicach i szafach o standardowym stopniu ochrony IP20 (zgodnie z typową praktyką dla aparatury modułowej).

Zgodność z Normami

Moduł TM3DM8RG został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Moduł TM3DM8RG znajduje zastosowanie w systemach automatyki przemysłowej i budynkowej, gdzie wymagane jest sterowanie odbiornikami za pomocą sygnałów przekaźnikowych z centralnego sterownika PLC.

• Sterowanie stycznikami, przekaźnikami oraz zaworami elektromagnetycznymi w rozdzielnicach sterowniczych.
• Sygnalizacja stanów procesowych – włączanie lamp, buczków i wyświetlaczy w szafach operatorskich.
• Współpraca z kontrolerami Modicon – rozszerzenie liczby wyjść tam, gdzie wbudowane porty są niewystarczające.
• Automatyka budynkowa – przełączanie obwodów oświetlenia, rolet, pomp w instalacjach inteligentnych budynków.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu zasilania. Moduł montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed podłączeniem należy sprawdzić zgodność parametrów obwodu obciążenia z dokumentacją techniczną dostarczoną przez producenta. Przekrój przewodów dobrać zgodnie z obowiązującymi normami i wartością prądu obciążenia. Momenty dokręcania zacisków stosować zgodnie z instrukcją – zbyt mocne dokręcenie może uszkodzić zaciski. Po zakończeniu montażu sprawdzić poprawność wszystkich połączeń.

FAQ

• Jakie jest napięcie zasilania cewek przekaźników w module TM3DM8RG? Szczegółowe parametry napięcia cewki i dopuszczalnego napięcia obciążenia znajdują się na etykiecie modułu oraz w oficjalnej dokumentacji producenta. W razie wątpliwości prosimy o kontakt z działem technicznym.
• Jakie zabezpieczenia są wymagane dla wyjść przekaźnikowych? Moduł nie posiada wbudowanej ochrony przeciwzwarciowej ani przeciążeniowej. W obwodach wyjściowych zaleca się stosowanie zewnętrznych zabezpieczeń (bezpieczników, wyłączników nadprądowych) dobranych do mocy odbiorników.
• Czy moduł można łączyć z innymi modułami TM3 w jeden system? Tak, moduły I/O serii TM3 są przeznaczone do łączenia w łańcuch (kaskadowo) za pomocą złącz bocznych. Można tworzyć konfiguracje rozszerzone o moduły wejść cyfrowych, analogowych lub dodatkowych wyjść.
