Moduł Modicon I/O TM3 8 wyjść przekaźnikowych Modicon TM3 | TM3DM8R Schneider Electric

Opis i Kluczowe Cechy

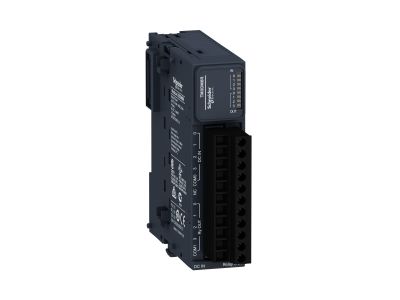

Moduł I/O Modicon TM3 o symbolu TM3DM8R to dyskretny moduł wyjściowy wyposażony w 8 wyjść przekaźnikowych z zestykami normalnie otwartymi (NO). Zaprojektowany do współpracy ze sterownikami serii Modicon M221, M241 oraz M251, zapewnia elastyczne i niezawodne sterowanie w aplikacjach automatyki przemysłowej. Dzięki obsłudze napięcia wyjściowego 24 V DC oraz 240 V AC sprawdza się zarówno w obwodach niskonapięciowych, jak i instalacjach sieciowych, co pozwala na bezpośrednie sterowanie odbiornikami bez dodatkowych przekaźników pośredniczących.

• 8 wyjść przekaźnikowych NO: Umożliwiają niezależne sterowanie ośmioma obwodami, co upraszcza okablowanie i zwiększa gęstość funkcji w szafie sterowniczej.
• Napięcie wyjściowe 24 V DC i 240 V AC: Gwarantuje uniwersalność zastosowania – od sygnalizacji LED po cewki styczników i przekaźników w instalacjach przemysłowych.
• Logika wyjścia dodatnia lub ujemna: Umożliwia dostosowanie trybu sterowania do wymagań aplikacji, zwiększając elastyczność projektowania układów.
• Kompatybilność z Modicon M221, M241, M251: Zapewnia bezproblemową integrację z popularnymi sterownikami PLC Schneider Electric bez konieczności stosowania dodatkowych interfejsów.
• Napięcie wejścia dyskretnego 24 V: Pozwala na zasilanie sygnałów sterujących z typowych źródeł napięcia stałego, co upraszcza projektowanie zasilania w rozdzielnicy.

Zgodność z Normami

Moduł TM3DM8R został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Producent nie podał szczegółowych numerów norm dla tego urządzenia.

Zastosowanie

Moduł wyjściowy Modicon TM3 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna i elastyczna komunikacja między sterownikiem a urządzeniami wykonawczymi w warunkach przemysłowych i budynkowych.

• Sterowanie cewkami styczników i przekaźników w szafach sterowniczych maszyn i linii produkcyjnych.
• Sygnalizacja świetlna i alarmowa – bezpośrednie załączanie lamp LED, żarówek sygnalizacyjnych lub buczków.
• Interfejs między sterownikiem PLC (Modicon M221/M241/M251) a urządzeniami wykonawczymi takimi jak zawory, napędy czy przekaźniki pomocnicze.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami czy systemami HVAC w obiektach komercyjnych i użyteczności publicznej.

Wskazówki Montażowe

Montaż modułu TM3DM8R może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania. Moduł przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przekroje przewodów należy dobrać do spodziewanego obciążenia, a moment dokręcania zacisków stosować zgodnie z danymi podanymi w instrukcji produktu. Należy zapewnić odpowiednią wentylację wokół modułu, aby uniknąć przegrzewania się styków przekaźnikowych.

FAQ

• Czy moduł TM3DM8R posiada podświetlenie wyjść? Nie, moduł nie jest wyposażony w diody sygnalizacyjne dla poszczególnych wyjść – stan pracy należy monitorować za pomocą sterownika nadrzędnego lub zewnętrznych wskaźników.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia IP. Moduł jest przeznaczony do montażu w rozdzielnicy lub szafie sterowniczej o odpowiedniej szczelności, standardowo zapewniającej ochronę przed dotykiem (IP20 w typowej obudowie).
• Czy wyjścia przekaźnikowe mogą pracować w trybie impulsowym? Tak, styki normalnie otwarte (NO) pozwalają na pracę impulsową, jednak przy bardzo częstym przełączaniu (np. powyżej kilku Hz) zaleca się stosowanie dodatkowych elementów tłumiących przepięcia lub przekaźników półprzewodnikowych – szczegóły w dokumentacji technicznej.
