Moduł Modicon HE10 TM3 32AI Modicon TM3 | TM3DI32K Schneider Electric

Opis i Kluczowe Cechy

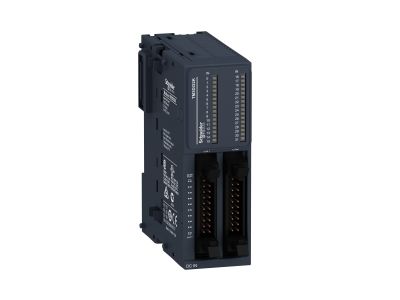

Moduł wejść dyskretnych TM3DI32K z rodziny Modicon TM3 firmy Schneider Electric to rozszerzenie umożliwiające podłączenie 32 cyfrowych sygnałów 24 V DC do sterowników Modicon M221, M241 i M251. Kompaktowa konstrukcja i gniazdo HE10 upraszczają okablowanie, a duża liczba wejść pozwala na elastyczną rozbudowę automatyki bez konieczności stosowania dodatkowych modułów.

• 32 wejścia dyskretne 24 V DC: umożliwiają równoczesną akwizycję wielu sygnałów z czujników, przycisków czy krańcówek, co zwiększa elastyczność projektowania instalacji automatyki.
• Zgodność z sterownikami Modicon M221, M241, M251: gwarantuje łatwą integrację w istniejących środowiskach programistycznych EcoStruxure Machine Expert i SoMachine, bez potrzeby stosowania dodatkowych konwerterów.
• Złącze HE10 (DB-26): zapewnia szybkie i pewne łączenie przewodów, minimalizując ryzyko błędów okablowania i skracając czas montażu.
• Zasilanie napięciem 24 V DC: powszechnie stosowane w szafach sterowniczych, umożliwia bezpośrednie podłączenie do standardowych źródeł zasilania obwodów automatyki.
• Kompaktowa obudowa do montażu na szynie DIN: oszczędza miejsce w rozdzielnicy i ułatwia rozbudowę systemu sterowania.

Zgodność z Normami

Moduł TM3DI32K został zaprojektowany zgodnie z wymaganiami norm europejskich i posiada oznaczenie CE. Produkt spełnia standardy obowiązujące w branży automatyki przemysłowej, co gwarantuje bezpieczną i niezawodną pracę w warunkach przemysłowych oraz w systemach automatyki budynkowej.

Zastosowanie

Moduł wejść dyskretnych TM3DI32K znajduje zastosowanie wszędzie tam, gdzie wymagane jest zbieranie dużej liczby sygnałów binarnych 24 V DC w systemach sterowania maszynami, liniami produkcyjnymi oraz instalacjami inteligentnego budynku.

• Odczyt stanów czujników położenia, czujników zbliżeniowych i przycisków sterowniczych w maszynach pakujących, transportowych i obróbczych.
• Monitorowanie sygnałów z wyłączników krańcowych, barier świetlnych i termostatów w ciągach produkcyjnych.
• W systemach automatyki budynkowej – zbieranie stanów przycisków, czujników ruchu i sygnalizatorów, współpracujących z centralą sterowniczą.
• Rozbudowa modułów I/O w szafach sterowniczych, gdzie potrzebna jest szybka i niezawodna akwizycja sygnałów do sterowników PLC Modicon M221/M241/M251.

Wskazówki Montażowe

Montaż modułu TM3DI32K może być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego systemu. Moduł przeznaczony jest do montażu na szynie TH35 (DIN). Połączenia należy wykonać zgodnie ze schematem podanym w dokumentacji technicznej producenta, stosując przewody o przekroju dostosowanym do obciążenia prądowego obwodów sygnałowych. Wszelkie wątpliwości dotyczące konfiguracji adresacji lub okablowania należy wyjaśniać przed rozpoczęciem prac.

FAQ

• Jakie napięcie zasilania jest wymagane dla modułu TM3DI32K? Moduł wymaga zewnętrznego zasilania 24 V DC – napięcie to jest jednocześnie napięciem sygnałowym dla wejść dyskretnych. Należy pamiętać o prawidłowym podłączeniu wspólnego potencjału (0 V).
• Czy moduł jest kompatybilny ze sterownikami innych firm? Moduł został zaprojektowany wyłącznie dla sterowników rodziny Modicon M221, M241 i M251. Nie gwarantuje się współpracy z innymi sterownikami bez odpowiedniego interfejsu.
• Jakiego złącza należy użyć do podłączenia przewodów? Moduł wyposażony jest w złącze HE10 (DB-26) – do okablowania zaleca się stosowanie gotowych przewodów z odpowiednią wtyczką lub pasującego zestawu zacisków (dostępne jako akcesoria firmy Schneider Electric).
