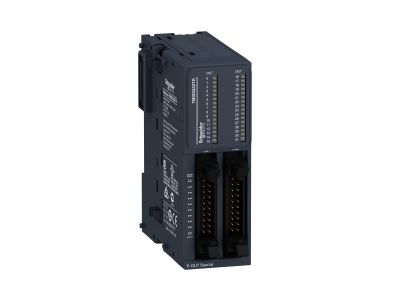

Moduł Modicon HE10 TM3 32 wyjść tranzystorowych Modicon TM3 | TM3DQ32TK Schneider Electric

Opis i Kluczowe Cechy

Moduł wyjść dyskretnych Modicon TM3DQ32TK z gamy Modicon TM3 to rozszerzenie I/O dla sterowników serii Modicon M221, M241 oraz M251. Urządzenie oferuje 32 wyjścia tranzystorowe w logice dodatniej (źródło), co zapewnia szybkie i niezawodne przełączanie sygnałów sterujących w systemach automatyki przemysłowej. Konstrukcja modułu umożliwia łatwy montaż w szafie sterowniczej i bezproblemową integrację z istniejącą infrastrukturą.

• 32 wyjścia tranzystorowe: Wysoka liczba kanałów umożliwia sterowanie wieloma odbiornikami (np. siłownikami, zaworami, sygnalizatorami) przy minimalnym zajęciu miejsca w szafie.
• Logika dodatnia (źródło): Ułatwia podłączenie do układów z zasilaniem plusowym – standardowe rozwiązanie w automatyce przemysłowej, redukujące ryzyko błędów okablowania.
• Zgodność z rodzinami Modicon M221, M241, M251: Gwarantuje pełną kompatybilność mechaniczną i elektryczną z wymienionymi sterownikami, upraszczając rozbudowę systemu.
• Wyjścia dyskretne w technologii tranzystorowej: Zapewniają szybką reakcję i długą żywotność bez zużycia mechanicznego – idealne do aplikacji z częstym przełączaniem.
• Kompaktowa obudowa modułu TM3: Oszczędność miejsca na szynie DIN, przy zachowaniu czytelności oznaczeń i łatwości serwisowania.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z wymaganiami norm europejskich dla automatyki przemysłowej oraz posiada certyfikację CE. Jego konstrukcja spełnia standardy branżowe dotyczące kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania (szczegółowe numery norm dostępne w dokumentacji technicznej producenta).

Zastosowanie

Moduł TM3DQ32TK znajduje zastosowanie w systemach sterowania i automatyki budynkowej oraz przemysłowej, gdzie wymagane jest niezawodne przekazywanie sygnałów sterujących z PLC do urządzeń wykonawczych.

• Sterowanie siłownikami pneumatycznymi i hydraulicznymi w liniach produkcyjnych.
• Wysterowanie styczników i przekaźników w rozdzielnicach maszyn.
• Sygnalizacja świetlna i akustyczna (lampki ostrzegawcze, syreny) w aplikacjach alarmowych.
• Komunikacja z zaworami proporcjonalnymi i elementami wykonawczymi w procesach ciągłych.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Moduł montuje się na szynie DIN TH35 (zgodnej z EN 60715) w szafie sterowniczej. Przewody należy podłączać zgodnie ze schematem w dokumentacji producenta, zwracając uwagę na polaryzację logiki dodatniej (źródło). Przekrój żył powinien być dobrany do prądu obciążenia, a moment dokręcania zacisków – zgodny z danymi katalogowymi. Po montażu zaleca się sprawdzenie poprawności okablowania i wykonanie testu funkcjonalnego.

FAQ

• Czy moduł TM3DQ32TK posiada podświetlenie lub diody sygnalizacyjne? Moduł nie został wyposażony w podświetlenie elementów sterowniczych, ponieważ jest przeznaczony do montażu wewnątrz szaf sterowniczych, gdzie sygnalizacja zazwyczaj realizowana jest przez dedykowane wskaźniki na sterowniku głównym lub wizualizację systemu.
• Jaki jest stopień ochrony IP tego modułu? Producent nie podaje konkretnej wartości IP dla tego modułu. W typowych warunkach pracy w zamkniętej szafie sterowniczej zapewniona jest ochrona przed kurzem i dotykiem (odpowiednik IP20). Dla środowisk o podwyższonej wilgotności lub zapyleniu należy stosować szafę o odpowiedniej klasie IP.
• Jaki jest tryb pracy wyjść – źródło czy dren? Wyjścia pracują w logice dodatniej (źródło, ang. source). Oznacza to, że napięcie dodatnie jest podawane na wyjście względem wspólnego potencjału dodatniego (V+), a obciążenie jest podłączane między wyjście a masę (0V). Prawidłowe okablowanie jest kluczowe dla poprawnego działania.
