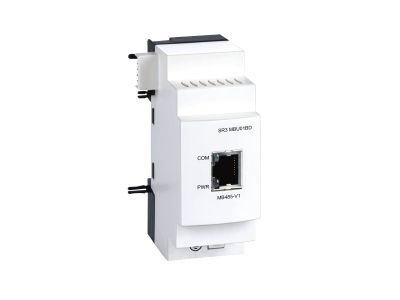

Moduł Modbus do ZELIO2 | SR3MBU01BD Schneider Electric

Opis i Kluczowe Cechy

Moduł SR3MBU01BD firmy Schneider Electric to dedykowany moduł komunikacyjny dla serii inteligentnych przekaźników Zelio Logic. Umożliwia podłączenie przekaźnika do sieci Modbus, co znacząco rozszerza możliwości automatyki – od prostego sterowania lokalnego po zdalne monitorowanie i nadzór w systemach SCADA. Dzięki kompaktowej konstrukcji montowany jest bezpośrednio w rozdzielnicy, nie zwiększając nadmiernie wymiarów układu.

• Protokół Modbus RTU (RS-485): standardowy interfejs komunikacyjny umożliwia integrację z większością sterowników PLC, paneli operatorskich i systemów nadzoru – bez konieczności stosowania dodatkowych konwerterów.
• Dedykowany dla serii Zelio Logic: gwarantowana kompatybilność i łatwa konfiguracja w środowisku Zelio Soft – oszczędność czasu podczas uruchamiania instalacji.
• Prosta instalacja modułowa: montaż na szynie TH35 w rozdzielnicy, szybkie wpięcie do magistrali komunikacyjnej – minimalizuje prace przy okablowaniu.
• Zasilanie z szyny lub zewnętrzne: możliwość poboru energii bezpośrednio z przekaźnika lub z dedykowanego zasilacza – elastyczność w projektowaniu szaf sterowniczych.
• Obsługa do 247 urządzeń w sieci: przy użyciu standardowego adresowania Modbus można zbudować rozległy system monitorowania i sterowania – skalowalność bez zmiany architektury.

Zgodność z Normami

Moduł SR3MBU01BD został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury sterowniczej i automatyki. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej. Produkt podlega wewnętrznym procedurom jakości Schneider Electric, gwarantującym niezawodność w warunkach przemysłowych i budynkowych.

Zastosowanie

Moduł Modbus SR3MBU01BD znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba nadzoru i zdalnego sterowania pracą przekaźników logicznych Zelio Logic.

• Integracja inteligentnych przekaźników z nadrzędnymi systemami BMS (Building Management System) – monitorowanie stanów wyjść, odczyt liczników, alarmów.
• Zdalne sterowanie oświetleniem, klimatyzacją, bramami czy roletami w obiektach użyteczności publicznej i biurowcach.
• Przekazywanie danych pomiarowych i statusów z maszyn produkcyjnych do centralnego systemu SCADA w przemyśle.
• Łączenie wielu obwodów sterowniczych w rozproszonej sieci Modbus – idealne do rozległych instalacji automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie modułu SR3MBU01BD może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające od całego układu. Moduł mocowany jest na szynie montażowej TH35 (DIN) w rozdzielnicy. Należy stosować przewody o przekroju dobranym do prądu obciążenia magistrali oraz zgodnie z dokumentacją techniczną producenta. Moment dokręcania śrub listwy zaciskowej – według specyfikacji w instrukcji. Upewnij się, że sieć Modbus jest poprawnie zakończona rezystorami terminującymi na końcach linii.

FAQ

• Czy moduł SR3MBU01BD wymaga osobnego zasilacza? Zazwyczaj moduł może być zasilany bezpośrednio z przekaźnika Zelio Logic poprzez złącze komunikacyjne. W przypadku dłuższych magistral lub większej liczby urządzeń zaleca się stosowanie zewnętrznego zasilacza 24 V DC – dokładne wytyczne znajdują się w dokumentacji technicznej produktu.
• Jaki jest stopień ochrony modułu? Dla aparatury montowanej wewnątrz rozdzielnic standardowo przyjmuje się stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest on odporny na wilgoć ani kurz w warunkach zewnętrznych.
• Czy moduł obsługuje protokół Modbus TCP/IP? Nie, SR3MBU01BD wykorzystuje fizyczny interfejs RS-485 z protokołem Modbus RTU (ASCII). Do komunikacji Ethernet wymagany jest osobny konwerter Modbus RTU/ TCP. Jest to popularne rozwiązanie w automatyce budynkowej ze względu na prostotę i niezawodność.
