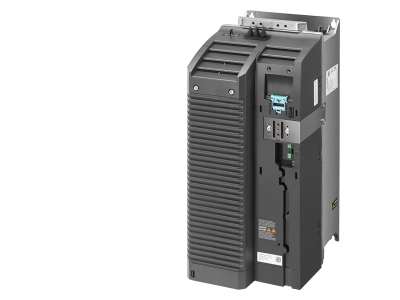

Moduł mocy PM240-2 IP20-FSD-U-400V-18,5kW, SINAMICS G120 | 6SL3210-1PE23-8UL0 Siemens

Alternatywny kod produktu: 6SL32101PE238UL0

Opis i Kluczowe Cechy

Moduł mocy PM240-2 (6SL3210-1PE23-8UL0) z serii SINAMICS G120 firmy Siemens to zaawansowany komponent napędowy o mocy 18,5 kW i napięciu zasilania 400 V AC. Stopień ochrony IP20 zapewnia bezpieczną pracę w zamkniętej szafie sterowniczej. Moduł przeznaczony do współpracy z modułami sterującymi Control Unit, tworząc kompletny układ napędowy.

• Moc 18,5 kW: umożliwia sterowanie silnikami o dużym obciążeniu w zastosowaniach przemysłowych, zapewniając odpowiedni moment i prędkość.
• Napięcie zasilania 400 V AC: zgodne z powszechnymi sieciami trójfazowymi w Europie, upraszcza integrację z istniejącą instalacją.
• Stopień ochrony IP20: gwarantuje ochronę przed dostępem do części niebezpiecznych i ciałami stałymi o średnicy ≥12,5 mm, dedykowany do zabudowy w szafach sterowniczych.
• Kompatybilność z SINAMICS G120: zapewnia łatwe łączenie z modułami sterującymi CU240E-2 i innymi, tworząc skalowalny system napędowy.
• Solidna konstrukcja: zaprojektowana pod kątem długotrwałej pracy w wymagających warunkach przemysłowych.

Zgodność z Normami

Moduł mocy PM240-2 jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Spełnia standardy branżowe dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej, właściwe dla urządzeń serii SINAMICS G120.

Zastosowanie

Moduł PM240-2 znajduje zastosowanie w budowie napędów elektrycznych w automatyce przemysłowej i budynkowej. Łączony z modułem sterującym (Control Unit) tworzy kompletny falownik do sterowania silnikami asynchronicznymi i synchronicznymi.

• Sterowanie prędkością i momentem obrotowym w pompach, wentylatorach, przenośnikach.
• Napędy w maszynach produkcyjnych, liniach pakujących i obrabiarkach.
• Automatyka budynkowa – sterowanie windami, napędami bram, systemami HVAC.
• Modernizacja starszych układów napędowych na energooszczędne rozwiązania z regulacją prędkości.

Wskazówki Montażowe

Montaż i podłączenie modułu mocy może być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj czas rozładowania kondensatorów (min. 5 minut). Moduł należy zamontować w szafie sterowniczej zapewniającej odpowiednie odprowadzanie ciepła, zgodnie z dokumentacją techniczną Siemens. Przekroje przewodów zasilających oraz zabezpieczenia dobierz zgodnie z wartościami podanymi w instrukcji produktu.

FAQ

• Czy moduł PM240-2 może pracować samodzielnie jako falownik? Nie. Moduł mocy PM240-2 jest częścią systemu SINAMICS G120 i wymaga modułu sterującego (Control Unit), np. CU240E-2, do poprawnej pracy oraz komunikacji z nadrzędnym sterownikiem.
• Jaki stopień ochrony ma ten moduł? Stopień ochrony wynosi IP20. Oznacza to, że urządzenie jest przeznaczone do zabudowy w szafie sterowniczej, chroni przed dostępem palcem i przed ciałami stałymi ≥12,5 mm. Nie jest przystosowane do pracy w wilgotnym lub zapylonym środowisku bez dodatkowej obudowy.
• Jakie napięcie zasilania jest wymagane? Moduł wymaga trójfazowego napięcia zasilania 400 V AC (zakres tolerancji zgodnie z dokumentacją Siemens). Należy zastosować odpowiednie bezpieczniki i przewody dostosowane do prądu znamionowego (szczegóły w karcie katalogowej).
