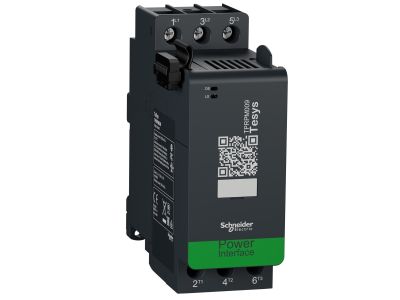

Moduł mocy I=9A (AC-3) 4kW, TeSys Island | TPRPM009 Schneider Electric

Opis i Kluczowe Cechy

Moduł mocy TeSys Island (symbol TPRPM009) to 3-polowe rozwiązanie o prądzie znamionowym 9A i napięciu do 690V AC, zaprojektowane do współpracy z wyspą TPRBC. Chroni i monitoruje obciążenia do 9A, zapewniając kompleksową ochronę odbiorników w instalacjach przemysłowych. Montaż na szynie DIN umożliwia łatwą integrację z innymi modułami w systemie TeSys Island.

• Znamionowy prąd 9A: Chroni obwody o mocy do 4kW, idealny do zabezpieczenia odbiorników średnioprądowych w instalacjach przemysłowych.
• Ochrona przeciążeniowa (0.18-9A, klasa 5-30): Dostosowywalne nastawy zabezpieczeń termicznych, zapewniające odpowiednią reakcję na przeciążenia.
• Detekcja asymetrii i utraty fazy: Automatyczne wyłączenie w przypadku awarii sieci zasilającej, zapobiegające uszkodzeniu odbiorników.
• Monitorowanie parametrów sieci: Pomiar napięć, prądów, mocy czynnej/biernej i energii – dostępne w wyspach z modułem napięciowym TPRVM001.
• Certyfikaty międzynarodowe (IEC, UL, CSA, CCC, EAC) i Green Premium: Zgodność z globalnymi standardami bezpieczeństwa i ekologii (RoHS/REACh).

Zgodność z Normami

Moduł mocy TPRPM009 spełnia wymagania norm międzynarodowych IEC, UL, CSA, CCC i EAC. Posiada certyfikację Green Premium, potwierdzającą zgodność z dyrektywami RoHS i REACh dotyczącymi ograniczenia substancji niebezpiecznych. Dodatkowo uzyskał certyfikat bezpieczeństwa cybernetycznego Achilles Level 2.

Zastosowanie

Moduł mocy TeSys Island znajduje zastosowanie w instalacjach przemysłowych wymagających zaawansowanej ochrony i monitorowania obwodów elektrycznych.

• Ochrona i monitorowanie odbiorników mocy do 4kW w rozdzielnicach przemysłowych.
• Zintegrowane systemy sterowania w maszynach i urządzeniach produkcyjnych.
• Instalacje zasilające pompy, wentylatory, napędy i inne odbiorniki średnioprądowe.
• Rozwiązania dla budynków przemysłowych i komercyjnych, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu TeSys Island. Urządzenie montuje się na szynie DIN 35mm, w odpowiedniej pozycji względem innych modułów. Przed podłączeniem zasilania należy upewnić się, że parametry instalacji (napięcie, prąd, częstotliwość) są zgodne z danymi znamionowymi modułu. Wszystkie połączenia elektryczne muszą być wykonane przez uprawnionego elektryka.

FAQ

• Do jakiej mocy można stosować ten moduł? Moduł chroni obwody o mocy do 4kW, przy prądzie znamionowym 9A i napięciu do 690V AC.
• Czy moduł posiada ochronę przed zwarciem? Tak, oferuje ochronę przeciążeniową, asymetrię faz, utratę fazy oraz inne funkcje zabezpieczające wymienione w specyfikacji.
• Jakie certyfikaty posiada moduł? Spełnia normy IEC, UL, CSA, CCC, EAC oraz posiada certyfikację Green Premium (RoHS/REACh) i certyfikat bezpieczeństwa cybernetycznego Achilles Level 2.
