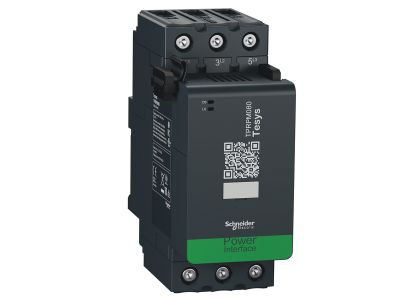

Moduł mocy I=80A (AC-3) 37kW, TeSys Island | TPRPM080 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1218081

EAN

3606489832865

Kod Producenta

TPRPM080

Moduł mocy I=80A (AC-3) 37kW, TeSys Island

Informacja o Produkcie

Opis i Kluczowe Cechy

Moduł mocy TeSys Island TPRPM080 (symbol TPRPM080) to 3-polowe urządzenie o prądzie znamionowym 80 A i napięciu do 690 V, przeznaczone do ochrony i monitorowania obciążeń w układach przemysłowych. Zaprojektowany do współpracy z wyspą TPRBC, zapewnia kompleksową ochronę odbiorników przed awariami zasilania. Może być sterowany przez cyfrowy moduł we/wy TPRDG4X2, umożliwiając zdalne zarządzanie stycznikami mocy poza wyspą.

Prąd znamionowy 80 A: Obsługuje odbiorniki o mocy do 37 kW (AC-3), idealny do zasilania silników, grzałek i innych urządzeń o wysokim poborze prądu.
Wielopoziomowa ochrona obciążenia: Zapewnia zabezpieczenie przeciążeniowe termiczne (nastawa 4-80A, klasa 5-30), ochronę przed utratą fazy, asymetrią napięcia i odwróceniem kolejności faz.
Monitorowanie parametrów elektrycznych: Rejestruje maksymalne/średnie napięcia i prądy, liczbę awarii, moc czynną i bierną oraz energię – dane dostępne w modułach napięciowych TPRVM001.
Ochrona przed awariami mechanicznymi: Wykrywa długi rozruch (przeciągnięcie), zablokowany wirnik (zacięcie) oraz ogranicza częstotliwość załączeń, chroniąc silniki i układy napędowe.
Wykrywanie prądu doziemienia: Zwiększa bezpieczeństwo instalacji poprzez wczesne wykrywanie zwarć doziemnych.

Zgodność z Normami

Moduł TPRPM080 spełnia wymogi norm międzynarodowych IEC, UL, CSA, CCC i EAC, a także standardy Green Premium (RoHS/REACh). Posiada certyfrek bezpieczeństwa cybernetycznego Achilles Level 2.

Zastosowanie

Moduł mocy TeSys Island TPRPM080 przeznaczony jest do instalacji przemysłowych i energetycznych, gdzie wymagana jest wysoka niezawodność oraz zaawansowana ochrona odbiorników.

Ochrona silników przemysłowych i układów napędowych w halach produkcyjnych.
Zabezpieczenie obwodów grzewczych, wentylacyjnych i klimatyzacyjnych w budynkach biurowych.
Monitorowanie i ochrona obciążeń w systemach zasilania awaryjnego (UPS).
Stosowanie w aplikacjach wymagających zdalnego sterowania stycznikami mocy poza wyspą.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie należy montować na szynie DIN w połączeniu z innymi modułami TeSys Island (np. TPRBC). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Po podłączeniu kabli należy dokręcić połączenia zgodnie z wymaganym momentem siły (szczegóły w dokumentacji technicznej). Upewnić się, że konfiguracja modułów jest zgodna z planem instalacji.

FAQ

Czy moduł TPRPM080 współpracuje z innymi modułami TeSys Island? Tak – zaprojektowany do pracy z wyspami TPRBC oraz cyfrowymi modułami we/wy TPRDG4X2, co umożliwia rozbudowę funkcjonalności systemu.
Jakie parametry można monitorować dzięki modułowi? Moduł rejestruje napięcia, prądy, moc czynną i bierną, liczbę awarii oraz energię – dane są dostępne w modułach napięciowych TPRVM001.
Czy moduł posiada ochronę przeciwprzepięciową? Dane produktu nie zawierają informacji o ochronie przeciwprzepięciowej. Należy zastosować dodatkowe zabezpieczenia zgodnie z lokalnymi wymaganiami.
