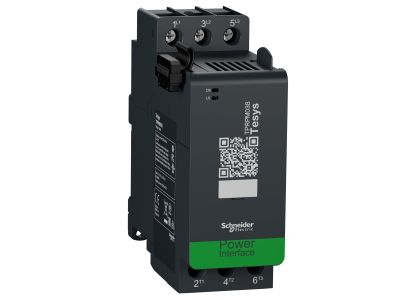

Moduł mocy I=38A (AC-3) 8,5kW, TeSys Island | TPRPM038 Schneider Electric

Opis i Kluczowe Cechy

Moduł mocy TPRPM038 o prądzie znamionowym 38A (AC-3) i mocy 8,5kW to 3-polowe rozwiązanie przeznaczone do współpracy z wyspą TPRBC w systemie TeSys Island. Chroni i monitoruje obciążenia do 38A, zapewniając kompleksową ochronę przed awariami sieci i odbiorników. Montaż odbywa się na szynie DIN, co ułatwia integrację z innymi modułami w rozdzielnicy.

• Prąd znamionowy 38A (AC-3): Zapewnia pewne zasilanie odbiorników o mocy do 8,5kW, takich jak silniki, pompy czy wentylatory.
• Ochrona przeciążeniowa termiczna: Nastawa od 0,76A do 38A z klasą wyłączania 5-30 – dokładna ochrona dostosowana do charakterystyki odbiornika.
• Monitorowanie parametrów sieci: Pomiar maksymalnych i średnich wartości napięcia/prądu, mocy czynnej/biernej oraz energii – niezbędne do diagnostyki i optymalizacji pracy instalacji.
• Ochrona przeciwawaryjna: Wykrywanie utraty fazy, asymetrii, odwrócenia faz, długiego rozruchu, zablokowanego wirnika oraz prądu doziemnego – minimalizuje ryzyko uszkodzeń odbiorników i awarii sieci.
• Cyfrowa integracja z modułem we/wy TPRDG4X2: Możliwość sterowania stycznikami mocy poza wyspą TeSys Island, zwiększająca elastyczność systemu sterowania.

Zgodność z Normami

Moduł TPRPM038 spełnia wymagania norm międzynarodowych (IEC, UL, CSA, CCC, EAC) oraz posiada certyfikację Green Premium (zgodność z RoHS/REACh). Dodatkowo posiada certyfikat bezpieczeństwa cybernetycznego Achilles Level 2, co gwarantuje odporność na cyberataki w systemach przemysłowych.

Zastosowanie

Moduł mocy TPRPM038 przeznaczony jest do stosowania w przemysłowych systemach sterowania i ochrony, gdzie wymagana jest precyzyjna ochrona odbiorników o prądzie do 38A.

• Ochrona silników i pomp w instalacjach przemysłowych – zapobiega uszkodzeniom spowodowanym przeciążeniem lub awariami fazowymi.
• Sterowanie i monitoring obwodów w rozdzielnicach niskiego napięcia – integracja z systemem TeSys Island umożliwia centralne zarządzanie instalacją.
• Aplikacje wymagające zaawansowanej diagnostyki – pomiar mocy czynnej/biernej, energii oraz rejestracja parametrów sieci.
• Systemy automatyki budynkowej i przemysłowej – ochrona przeciwpożarowa i stabilność zasilania krytycznych obwodów.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją systemu TeSys Island. Moduł montować na szynie DIN w pozycji pionowej, zapewniając odpowiednią wentylację. Przed podłączeniem należy sprawdzić zgodność parametrów sieci z danymi znamionowymi modułu. Połączenia wykonać zgodnie z instrukcją, zwracając szczególną uwagę na prawidłowe uziemienie i separację obwodów. W przypadku współpracy z modułem TPRDG4X2 należy zapewnić zgodność protokołów komunikacyjnych.

FAQ

• Czy moduł TPRPM038 współpracuje z innymi systemami niż TeSys Island? Moduł zaprojektowany jest wyłącznie do współpracy z wyspą TPRBC w systemie TeSys Island. Integracja z innymi systemami sterowania nie jest rekomendowana bez odpowiedniej adaptacji.
• Jakie są zalecane nastawy ochrony termicznej? Nastawa prądu przeciążeniowego powinna być dobrana zgodnie z charakterystyką chronionego odbiornika (zalecany zakres 0,76-38A). Klasę wyłączania należy dostosować do wymagań aplikacji (standardowo klasa 5-30).
• Czy moduł posiada zabezpieczenie przed zwarciem? Tak – ochrona przeciwzwarciowa jest integralną częścią funkcjonalności modułu, działającą w połączeniu z zabezpieczeniami instalacji nadrzędnej.
