Moduł mieszany LEVEL 4 | mH-IO12E6-4 F&F

Alternatywny kod produktu: mH-IO12E6 / 4

Opis i Kluczowe Cechy

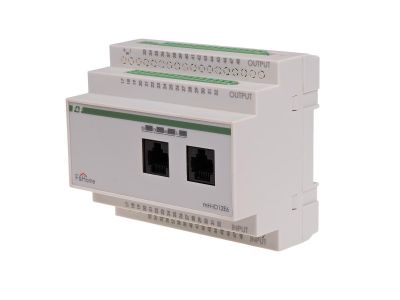

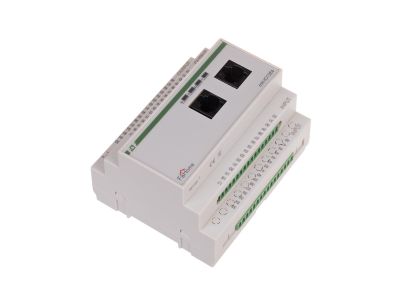

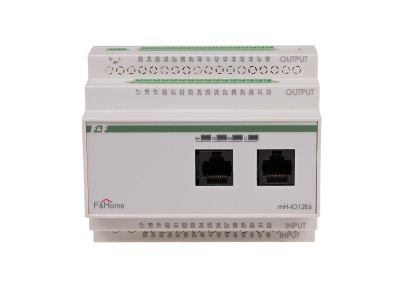

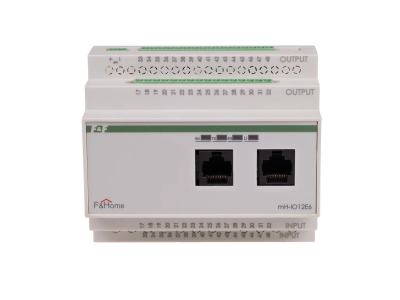

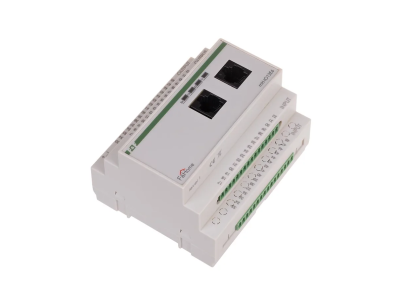

Moduł mieszany LEVEL 4 (symbol mH-IO12E6-4) to zaawansowane urządzenie sterujące do montażu w rozdzielnicy, zajmujące 6 modułów. Zasilany napięciem 24V, umożliwia podłączenie przycisków sterujących za pomocą przewodów UTP oraz zarządzanie oświetleniem i silnikami poprzez współpracę z przekaźnikowymi modułami wykonawczymi (mH-R8x8, mH-R8/2, mH-RE4, mH-R2x16). Dzięki komunikacji magistralą CAN integruje się z panelami dotykowymi, oferując elastyczne programowanie scen i czasowe załączanie/wyłączanie.

• Napięcie zasilania 24 V: zapewnia bezpieczne sterowanie w obwodach niskiego napięcia, eliminując ryzyko porażenia przy dotyku przewodów i umożliwiając dowolne rozmieszczenie przycisków w budynku.
• Szerokość 6 modułów (ok. 105 mm): kompaktowa zabudowa w rozdzielnicy, oszczędność miejsca przy jednoczesnej dużej liczbie wejść/wyjść.
• Komunikacja magistralą CAN: umożliwia bezpośrednią współpracę z panelami dotykowymi, sterowanie scenami (grupami urządzeń) oraz programowanie czasowe załączania/wyłączania.
• Współpraca z modułami wykonawczymi: sterowanie odbiornikami (oświetlenie, silniki) za pośrednictwem dedykowanych przekaźnikowych modułów (seria mH-R*), co zapewnia elastyczność konfiguracji obwodów.
• Dowolne przypisanie wyjść: każde wyjście modułu może być wyzwalane z panelu dotykowego lub programowane w scenach – pełna personalizacja sterowania.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Szczegółowe informacje o spełnianych normach znajdują się w karcie katalogowej producenta.

Zastosowanie

Moduł mieszany LEVEL 4 jest uniwersalnym elementem systemu automatyki budynkowej, przeznaczonym do zarządzania oświetleniem i napędami rolet w obiektach mieszkalnych, biurowych i użyteczności publicznej.

• Sterowanie oświetleniem – załączanie/wyłączanie grup lamp za pomocą przycisków impulsowych podłączonych do wejść modułu.
• Sterowanie silnikami (roletami, żaluzjami) – poprzez moduły wykonawcze mH-R, realizacja funkcji góra/dół oraz pozycjonowanie.
• Programowanie scen świetlnych i czasowych z panelu dotykowego – np. automatyczne wyłączanie oświetlenia po opuszczeniu pomieszczenia.
• Integracja z systemem zarządzania budynkiem (BMS) za pośrednictwem magistrali CAN – centralne sterowanie i monitoring.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekroje przewodów (w tym UTP do wejść) dobrać zgodnie z obciążeniem i dokumentacją techniczną producenta. Moment dokręcania zacisków – według zaleceń podanych w karcie katalogowej.

FAQ

• Czy moduł posiada podświetlenie wejść lub wskaźniki LED? W dostarczonej dokumentacji nie określono podświetlenia przycisków ani diod na module. Należy sprawdzić szczegóły w karcie katalogowej producenta.
• Jaki jest stopień ochrony (IP) modułu? Moduł przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie standardowo obowiązuje ochrona obudowy (IP20 lub wyższa w zależności od rozdzielnicy). Producent nie podaje konkretnego IP samego modułu – wymagana jest ochrona przed pyłem i wilgocią przez obudowę.
• Czy moduł ma własne styki wykonawcze czy tylko steruje zewnętrznymi stycznikami? Moduł mH-IO12E6-4 jest urządzeniem sterującym bez własnych styków mocy. Zarządza załączaniem oświetlenia i silników za pośrednictwem dedykowanych modułów przekaźnikowych (np. mH-R8x8, mH-R8/2).
