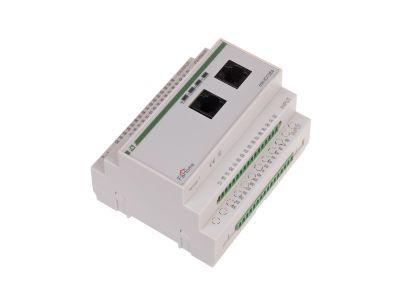

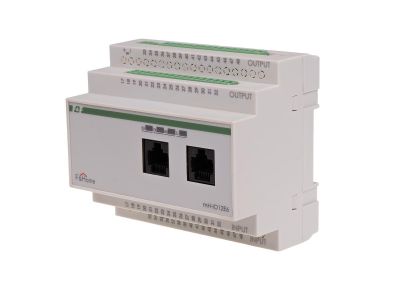

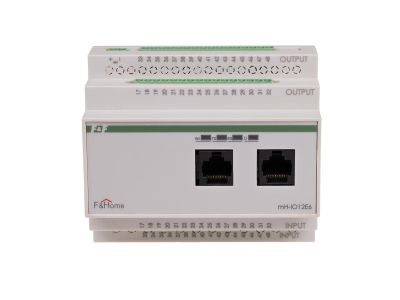

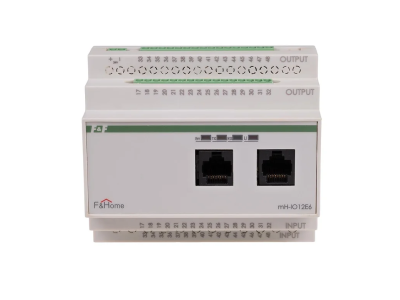

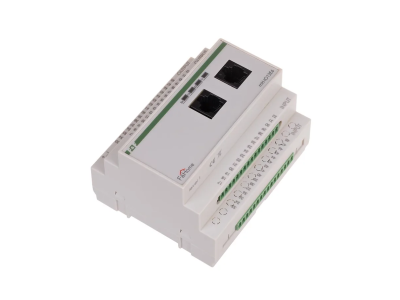

Moduł mieszany LEVEL 3 | mH-IO12E6-3 F&F

Alternatywny kod produktu: mH-IO12E6 / 3

Opis i Kluczowe Cechy

Moduł mieszany LEVEL 3 o symbolu mH-IO12E6-3 to zaawansowane urządzenie wejść/wyjść do inteligentnych instalacji budynkowych. Zasilany napięciem 24 V, zajmuje 6 modułów w rozdzielnicy. Umożliwia podłączenie przycisków sterujących za pomocą przewodów UTP i zarządzanie odbiornikami (oświetlenie, silniki) poprzez współpracujące moduły wykonawcze (mH-R8x8, mH-R8/2, mH-RE4, mH-R2x16). Komunikuje się z panelami dotykowymi po magistrali CAN, umożliwiając programowanie scen i czasowe sterowanie.

• Zasilanie 24 V DC: niskie napięcie zapewnia bezpieczeństwo obsługi i umożliwia swobodne rozmieszczenie przycisków w budynku bez ryzyka porażenia.
• 6 modułów szerokości: kompaktowa konstrukcja pozwala na montaż w standardowej rozdzielnicy, oszczędzając miejsce na szynie TH35.
• 12 wejść (przyciski) i 6 wyjść: elastyczna konfiguracja – wejścia odbierają sygnały z przycisków, a wyjścia sterują modułami wykonawczymi.
• Komunikacja po magistrali CAN: integracja z panelami dotykowymi LEVEL 3 umożliwia zdalne sterowanie, tworzenie scen oraz harmonogramów czasowych.
• Sterowanie scenami i timerami: z poziomu panelu dotykowego można programować automatyczne załączanie/wyłączanie grup urządzeń, co zwiększa komfort i efektywność energetyczną.

Zgodność z Normami

Moduł mieszany LEVEL 3 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach w suchych pomieszczeniach, zgodnie z zaleceniami producenta.

Zastosowanie

Moduł mH-IO12E6-3 znajduje zastosowanie w nowoczesnych instalacjach inteligentnego budynku, gdzie wymagane jest scentralizowane sterowanie oświetleniem, roletami, żaluzjami czy innymi odbiornikami za pomocą niskonapięciowych przycisków i paneli dotykowych.

• Sterowanie oświetleniem w strefach biurowych, hotelach, domach jednorodzinnych – załączanie/wyłączanie z przycisków lub paneli.
• Zarządzanie silnikami rolet i żaluzji – możliwość tworzenia scen (np. „opuszczenie wszystkich rolet”) oraz harmonogramów czasowych.
• Integracja z systemami automatyki budynkowej – komunikacja CAN pozwala na rozbudowę o czujniki, panele dotykowe i inne moduły LEVEL 3.
• Zastosowanie w obiektach komercyjnych – elastyczne przypisywanie wyjść do różnych grup urządzeń, łatwa rekonfiguracja bez zmian w okablowaniu.

Wskazówki Montażowe

Montaż i podłączenie modułu mH-IO12E6-3 może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i obowiązującymi przepisami. Szczegółowe dane dotyczące momentu dokręcania zacisków i maksymalnych przekrojów przewodów znajdują się w dokumentacji technicznej producenta.

FAQ

• Czy moduł wymaga zewnętrznego zasilania? Tak, moduł zasilany jest napięciem stałym 24 V. Należy podłączyć do odpowiedniego źródła zasilania (np. zasilacz impulsowy 24V DC).
• Jaki jest stopień ochrony modułu? W danych producenta nie podano konkretnego stopnia IP. Standardowo moduły montowane w rozdzielnicach mają ochronę IP20 (brak ochrony przed wilgocią), dlatego należy instalować w suchym pomieszczeniu.
• Czy można sterować modułem bez panelu dotykowego? Tak, moduł reaguje na sygnały z przycisków podłączonych do wejść. Przyciski mogą pracować samodzielnie, a wyjścia sterować modułami wykonawczymi. Panel dotykowy rozszerza funkcjonalność o zdalne sterowanie, sceny i timery.
