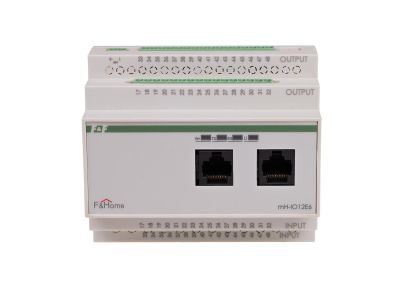

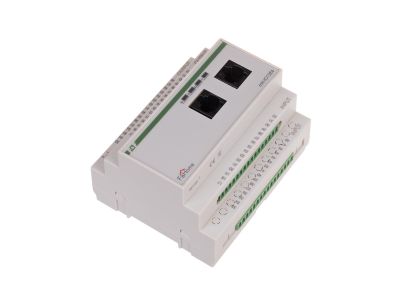

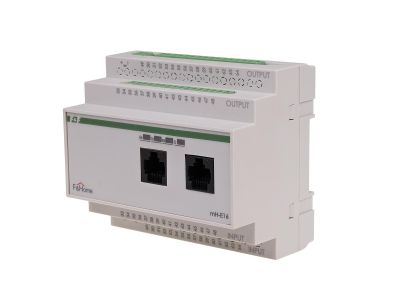

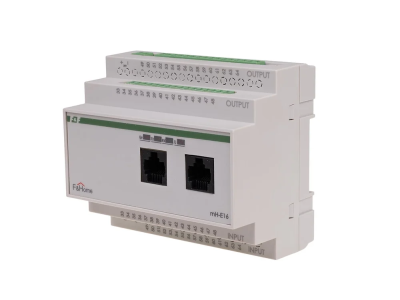

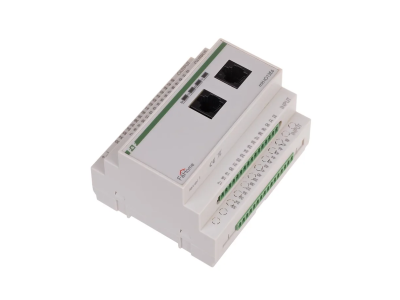

Moduł mieszany LEVEL 2 | mH-IO12E6-2 F&F

Alternatywny kod produktu: mH-IO12E6 / 2

Opis i Kluczowe Cechy

Moduł mieszany LEVEL 2 o symbolu mH-IO12E6-2 to zaawansowany element systemu inteligentnego budynku, montowany w rozdzielni na szynie DIN. Zajmuje 6 modułów szerokości i jest zasilany napięciem 24 V, co zapewnia bezpieczne sterowanie niskonapięciowe. Moduł odbiera sygnały z przycisków (przewody UTP) i zarządza odbiornikami (oświetlenie, silniki) za pośrednictwem dedykowanych przekaźnikowych modułów wykonawczych mH-R8x8, mH-R8/2, mH-RE4 lub mH-R2x16. Komunikacja z panelami dotykowymi odbywa się po magistrali CAN, umożliwiając wyzwalanie wyjść, realizację scen oraz programowanie czasowe.

• Zasilanie 24 V DC: Praca w bezpiecznym obwodzie niskiego napięcia – ryzyko porażenia zminimalizowane, możliwość dowolnego rozmieszczenia przycisków w budynku.
• Szerokość 6 modułów (108 mm): Kompaktowe wymiary ułatwiające zabudowę w standardowej rozdzielnicy, oszczędność miejsca.
• Komunikacja magistrala CAN: Szybka i niezawodna wymiana danych z panelami dotykowymi, możliwość tworzenia grup urządzeń i scen.
• Sterowanie oświetleniem i silnikami: Uniwersalne wyjścia współpracujące z zewnętrznymi modułami przekaźnikowymi – elastyczna konfiguracja instalacji.
• Programowanie czasowe: Z poziomu panelu dotykowego możliwość ustawienia samoczynnego załączania/wyłączania urządzeń lub grup – automatyka dnia codziennego bez dodatkowych sterowników.

Zgodność z Normami

Moduł mieszany LEVEL 2 mH-IO12E6-2 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Zaleca się stosowanie w instalacjach wykonanych według norm serii PN-IEC 60364.

Zastosowanie

Moduł znajduje zastosowanie w nowoczesnych systemach automatyki budynkowej, gdzie wymagane jest scentralizowane sterowanie oświetleniem, roletami, żaluzjami lub innymi odbiornikami za pomocą niskonapięciowych przycisków i paneli dotykowych.

• Sterowanie oświetleniem w strefach biurowych, hotelach i domach jednorodzinnych z możliwością realizacji scen świetlnych.
• Zarządzanie silnikami rolet, żaluzji i bram w systemie inteligentnego budynku.
• Współpraca z przyciskami rozmieszczonymi w różnych punktach budynku – sygnały zbierane przewodami UTP do rozdzielnicy.
• Integracja z panelami dotykowymi wyposażonymi w magistralę CAN, umożliwiająca zdalne wyzwalanie wyjść i programowanie harmonogramów czasowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami dla obwodów 24 V DC. Nie przekraczaj maksymalnego momentu dokręcania zacisków – kieruj się dokumentacją producenta. Zaleca się stosowanie przewodów typu UTP dla połączeń z przyciskami.

FAQ

• Jakie napięcie zasilania jest wymagane? Moduł wymaga stabilizowanego napięcia 24 V DC. Zasilanie powinno być doprowadzone z dedykowanego zasilacza impulsowego o odpowiedniej wydajności prądowej.
• Czy moduł może być sterowany bez panelu dotykowego? Tak, wejścia modułu przeznaczone są do podłączenia przycisków (np. monostabilnych). Sygnały z przycisków są przetwarzane i mogą wyzwalać wyjścia logiczne, które następnie przekazują polecenia do modułów wykonawczych.
• Jaka jest szerokość modułu? Szerokość modułu wynosi 6 modułów (108 mm), co odpowiada 6 jednostkom na szynie DIN.
