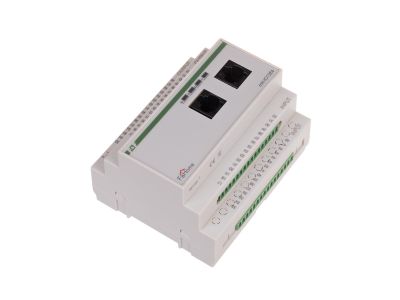

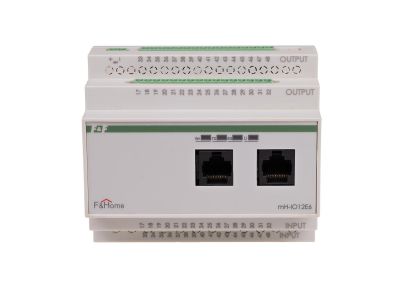

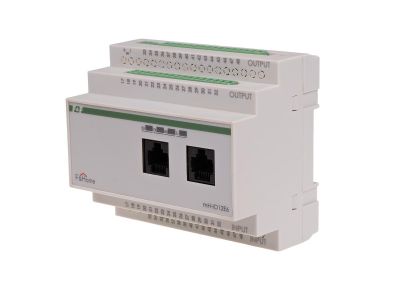

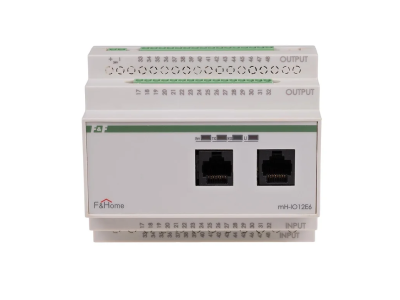

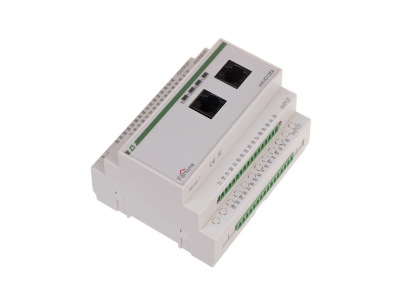

Moduł mieszany LEVEL 10 | mH-IO12E6-10 F&F

Alternatywny kod produktu: mH-IO12E6 / 10

Opis i Kluczowe Cechy

Moduł mieszany LEVEL 10 o symbolu mH-IO12E6-10 to zaawansowane urządzenie sterujące przeznaczone do inteligentnych instalacji elektrycznych w budynkach. Zasilany napięciem 24 V DC, zajmuje pole 6 modułów w rozdzielnicy, co umożliwia kompaktową zabudowę. Dzięki magistrali CAN moduł komunikuje się z panelami dotykowymi i współpracuje z przekaźnikowymi modułami wykonawczymi, pozwalając na elastyczne sterowanie oświetleniem, silnikami i innymi odbiornikami za pomocą przycisków rozlokowanych w dowolnych miejscach budynku.

• Zasilanie 24 V DC: niskie napięcie zapewnia bezpieczeństwo obsługi oraz możliwość dowolnego rozmieszczenia przycisków sterujących bez ryzyka porażenia.
• Magistrala CAN: umożliwia niezawodną komunikację z panelami dotykowymi, tworzenie indywidualnych scen i harmonogramów czasowych załączania/wyłączania urządzeń.
• Szerokość 6 modułów: kompaktowa zabudowa w standardowej rozdzielnicy modułowej pozwala oszczędzić miejsce i ułatwia integrację z innymi aparatami.
• Współpraca z modułami wykonawczymi: kompatybilny z mH-R8x8, mH-R8/2, mH-RE4 oraz mH-R2x16 – elastyczne sterowanie odbiornikami o różnych parametrach.
• Programowanie czasowe z panelu dotykowego: możliwość ustawienia automatycznego załączania i wyłączania urządzeń lub całych grup, co zwiększa komfort i efektywność energetyczną.

Zgodność z Normami

Moduł mieszany LEVEL 10 mH-IO12E6-10 spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Przeznaczony jest do montażu w rozdzielnicach zgodnie z przepisami bezpieczeństwa i standardami instalacyjnymi.

Zastosowanie

Moduł przeznaczony jest do sterowania oświetleniem oraz silnikami (rolety, żaluzje, bramy) w systemach inteligentnego budynku. Wejścia modułu pozwalają na podłączenie przycisków sterujących za pomocą przewodów UTP, a wyjścia sterują przekaźnikowymi modułami wykonawczymi.

• Sterowanie oświetleniem w strefach budynku z możliwością tworzenia scen świetlnych i harmonogramów.
• Sterowanie roletami, żaluzjami lub bramami za pośrednictwem modułów wykonawczych.
• Wyzwalanie urządzeń z poziomu paneli dotykowych – indywidualnie lub w ramach zaprogramowanych grup (scen).
• Automatyczne załączanie/wyłączanie urządzeń o zadanych porach, np. oświetlenie zewnętrzne czy ogrzewanie elektryczne.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Należy stosować przewody o przekroju dostosowanym do prądu obciążenia, a momenty dokręcania śrub zacisków zgodne z dokumentacją producenta. Do wejść modułu podłącz przyciski za pomocą skrętki UTP, a zasilanie 24 V DC z odpowiedniego źródła. Po zamontowaniu przeprowadź konfigurację i testy zgodnie z instrukcją.

FAQ

• Czy moduł wymaga osobnego zasilacza 24 V DC? Tak – do prawidłowej pracy niezbędne jest zewnętrzne źródło napięcia stałego 24 V DC o wydajności dopasowanej do liczby podłączonych modułów wykonawczych i długości linii.
• Jakie moduły wykonawcze są kompatybilne z mH-IO12E6-10? Moduł współpracuje z przekaźnikowymi modułami wykonawczymi serii LEVEL 10: mH-R8x8, mH-R8/2, mH-RE4 oraz mH-R2x16.
• Czy możliwe jest sterowanie z wielu lokalizacji? Tak – dzięki magistrali CAN oraz panelom dotykowym, przyciski sterujące można rozmieścić w dowolnych punktach budynku, a ustawienia konfiguruje się centralnie z poziomu panelu.
