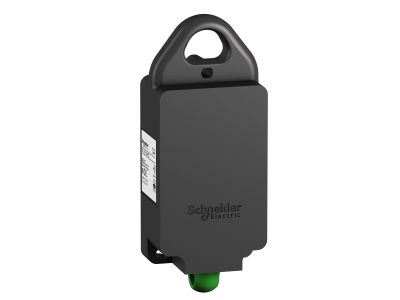

Moduł linkowy bezprzewodowy Harmony XB5 | ZBRP1 Schneider Electric

Opis i Kluczowe Cechy

Moduł linkowy bezprzewodowy ZBRP1 z rodziny Harmony XB5 firmy Schneider Electric to komponent umożliwiający bezprzewodową transmisję sygnałów sterujących. Przeznaczony do współpracy z przyciskami i przełącznikami serii XB5, eliminuje konieczność prowadzenia przewodów między elementami sterowniczymi a odbiornikami. Dzięki komunikacji radiowej upraszcza instalację w istniejących rozdzielnicach i na maszynach.

• Komunikacja bezprzewodowa: Redukcja okablowania, co przyspiesza montaż i zmniejsza koszty instalacji w trudno dostępnych miejscach.
• Kompatybilność z serią Harmony XB5: Łatwa integracja z istniejącymi przyciskami, przełącznikami i sygnalizatorami tej rodziny – bez konieczności wymiany całego panelu.
• Zwarta konstrukcja modułowa: Montaż bezpośrednio za przyciskiem lub przełącznikiem – oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania dyrektyw kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowej (LVD). Producent nie podał konkretnych numerów norm w dostępnych danych, dlatego przed zastosowaniem zaleca się weryfikację z pełną dokumentacją techniczną.

Zastosowanie

Moduł linkowy bezprzewodowy ZBRP1 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest elastyczna i szybka komunikacja bez okablowania – szczególnie w modernizacjach i systemach tymczasowych.

• Bezprzewodowe sterowanie oświetleniem z wykorzystaniem przycisków Harmony XB5 – idealne w biurach i halach produkcyjnych.
• Wysyłanie sygnałów do styczników, przekaźników lub PLC bez prowadzenia przewodów sterowniczych.
• Łączenie przycisków awaryjnego zatrzymania z modułem bezpieczeństwa – w aplikacjach wymagających szybkiej reakcji.
• Tworzenie zdalnych punktów sterowania w automatyce budynkowej (bramy, rolety, wentylacja).

Wskazówki Montażowe

Montaż modułu ZBRP1 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Moduł montuje się bezpośrednio za przyciskiem lub przełącznikiem serii XB5 – nie wymaga szyny TH35 (montaż na panelu). Przekroje przewodów oraz momenty dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta. Ze względu na charakter bezprzewodowy, unikaj umieszczania modułu w pobliżu dużych metalowych przeszkód, które mogłyby tłumić sygnał radiowy.

FAQ

• Czy moduł ZBRP1 ma własne podświetlenie LED? Nie, jest to wyłącznie moduł komunikacyjny. Nie posiada wbudowanego źródła światła. Sygnalizacja (jeśli wymagana) może być realizowana przez współpracujące elementy serii XB5 z podświetleniem.
• Jaki stopień ochrony IP ma moduł? Producent nie podał stopnia ochrony IP w dostępnych danych. Zaleca się montaż w obudowie zapewniającej odpowiednią ochronę przed wilgocią i pyłem, adekwatną do warunków środowiska pracy.
• W jakim trybie pracy działa moduł – nadajnik czy odbiornik? Moduł ZBRP1 może pracować zarówno jako nadajnik (wysyłający sygnał z przycisku) jak i odbiornik (przyjmujący sygnał sterujący) – pełni funkcję łącza radiowego pomiędzy elementami sterowniczymi a wykonawczymi.
