Moduł licznikowy, do samodzielnego montażu (zestaw), CombiLine, MBZ160 | 2CPX041820R9999 ABB

Alternatywny kod produktu: 2CPX041820R9999

Opis i Kluczowe Cechy

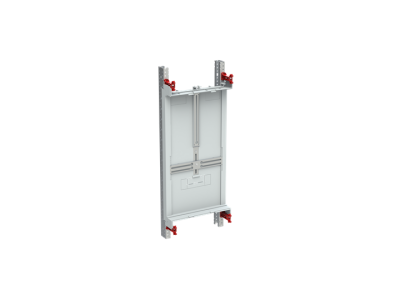

Moduł licznikowy MBZ160 (symbol 2CPX041820R9999) z serii CombiLine to modułowe wyposażenie wnętrza do samodzielnego montażu w tablicach rozdzielczych. Zaprojektowany z myślą o elastycznym zagospodarowaniu przestrzeni, posiada jednostkę rusztową o szerokości 3 GU (równoważne 450 mm) i 36 jednostek przestrzennych. Przeznaczony do pomieszczeń suchych, z pokrywami z tworzywa sztucznego w kolorze szarym RAL 7035.

• Modułowa konstrukcja CombiLine: Umożliwia precyzyjne dopasowanie do indywidualnych potrzeb instalacyjnych, zapewniając maksymalną elastyczność aranżacji.
• Szerokość 3 GU = 450 mm: Standardowa szerokość modułowa dla kompatybilności z większością szaf rozdzielczych na rynku.
• 36 jednostek przestrzennych: Duża pojemność na aparaturę modułową, osprzęt pomiarowy i zabezpieczający.
• Pokrywy z tworzywa sztucznego, RAL 7035: Estetyczne wykończenie, odporne na korozję i łatwe do utrzymania w czystości.
• Zamknięcie zaprasowywane i obracane pod kątem 90°: Ułatwia montaż i późniejsze serwisowanie aparatury bez demontażu całego modułu.

Zgodność z Normami

Moduł licznikowy MBZ160 spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi instalacji elektrycznych niskiego napięcia, w tym PN-EN 61439-1 i PN-EN 61439-3. Przeznaczony do stosowania w suchych pomieszczeniach wewnętrznych.

Zastosowanie

Moduł MBZ160 idealnie sprawdza się jako podstawa do budowy indywidualnych tablic rozdzielczych w instalacjach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych.

• Montaż aparatury pomiarowej i zabezpieczającej w nowych instalacjach rozdzielczych.
• Rozbudowa istniejącej tablicy o dodatkowe moduły w trakcie modernizacji instalacji.
• Indywidualne układy sterowania i zabezpieczeń w szafach technologicznych.
• Zagospodarowanie przestrzeni w rozdzielnicach o głębokości od 225 mm.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP. Całość należy zamontować na szynie TH35 zgodnie z normami montażowymi. Przed rozpoczęciem prac należy upewnić się, że szafa rozdzielcza posiada odpowiednią głębokość (min. 225 mm) i jest wolna od napięcia. Zamknięcie zaprasowywane montować z zachowaniem kąta obrotu 90° dla swobodnego dostępu do wnętrza modułu.

FAQ

• Czy moduł MBZ160 jest kompatybilny z innymi systemami modułowymi? Tak – zaprojektowany zgodnie ze standardem szerokości modułowej 1 GU, co zapewnia kompatybilność z większością aparatury modułowej dostępnej na rynku.
• Jakie są maksymalne wymiary modułu? Szerokość 3 GU = 450 mm, głębokość montażowa dostosowana do standardowych szaf rozdzielczych (od 225 mm). Dokładne wymiary znajdują się w dokumentacji technicznej.
• Czy moduł posiada stopień ochrony IP? Dane produktu nie określają stopnia ochrony IP. Zalecane stosowanie w suchych pomieszczeniach wewnętrznych.
