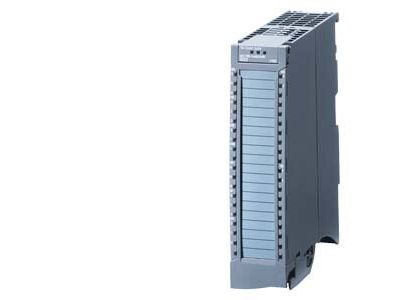

Moduł licznika S7-1500 TM Count 2x24V | 6ES7550-1AA01-0AB0 Siemens

Opis i Kluczowe Cechy

Moduł licznika S7-1500 TM Count 2x24V to zaawansowany komponent systemu sterowania SIMATIC S7-1500, przeznaczony do precyzyjnego przetwarzania sygnałów z enkoderów inkrementalnych lub impulsowych. Wyposażony w 2 kanały liczące oraz 3 wejścia binarne i 2 wyjścia binarne na kanał, zapewnia szybką akwizycję danych i sterowanie procesami technologicznymi.

• 2 kanały liczące 24V: Umożliwiają podłączenie enkoderów inkrementalnych lub impulsowych do precyzyjnego pomiaru prędkości, położenia oraz zliczania impulsów w czasie rzeczywistym.
• Interfejs PTI (Pulse Train Interface): Pozwala na bezpośrednie sterowanie napędami krokowymi i serwosilnikami, eliminując potrzebę stosowania dodatkowych sterowników.
• 3 wejścia binarne i 2 wyjścia binarne na kanał: Rozszerza funkcjonalność modułu o sterowanie procesami dyskretnymi i monitorowanie stanu urządzeń.
• Szybkie czasy cyklu magistrali: Zapewnia minimalne opóźnienia transmisji danych, co jest kluczowe dla aplikacji wymagających wysokiej precyzji i responsywności.
• Kompatybilność z systemem SIMATIC ET 200MP: Umożliwia skalowalne i elastyczne projektowanie systemów sterowania, dostosowane do indywidualnych wymagań instalacji.

Zgodność z Normami

Moduł spełnia wymogi norm europejskich dotyczących urządzeń automatyki przemysłowej. Posiada deklarację zgodności CE oraz certyfikację zgodną z dyrektywami maszynowymi i niskonapięciowymi.

Zastosowanie

Moduł licznika S7-1500 TM Count 2x24V znajduje zastosowanie w zaawansowanych systemach sterowania, gdzie wymagana jest wysoka precyzja pomiaru i sterowania.

• Precyzyjne pozycjonowanie i sterowanie napędami krokowymi lub serwosilnikami w maszynach przemysłowych.
• Zliczanie impulsów i monitorowanie prędkości w aplikacjach takich jak pakowarki, przenośniki taśmowe czy maszyny pakujące.
• Sterowanie procesami technologicznymi w automatyce przemysłowej, np. w liniach produkcyjnych i systemach monitorowania.
• Integracja z systemami ET 200MP do budowy rozproszonych układów sterowania z zachowaniem minimalnych czasów reakcji.

Wskazówki Montażowe

Montaż modułu powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie systemu sterowania. Moduł montować w szafach sterowniczych lub dedykowanych stacjach ET 200MP, zgodnie z dokumentacją techniczną producenta. Podczas okablowania należy zachować odpowiednią polaryzację sygnałów 24V oraz stosować przewody ekranowane w celu minimalizacji zakłóceń elektromagnetycznych. Po montażu przeprowadzić testy funkcjonalne i konfigurację parametrów w sterowniku PLC.

FAQ

• Czy moduł wymaga dodatkowego zasilania? Tak – moduł wymaga zasilania 24V DC, które powinno być dostarczone z zewnętrznego źródła zgodnego z wymaganiami systemu.
• Jakie typy enkoderów można podłączyć do modułu? Moduł obsługuje enkodery inkrementalne i impulsowe z sygnałami 24V, co umożliwia jego zastosowanie w szerokim zakresie aplikacji pomiarowych.
• Czy moduł współpracuje z innymi sterownikami PLC? Moduł został zaprojektowany do pracy w systemie SIMATIC S7-1500 i ET 200MP. Jego integracja z innymi platformami sterowników może wymagać dodatkowej konfiguracji lub interfejsów.
