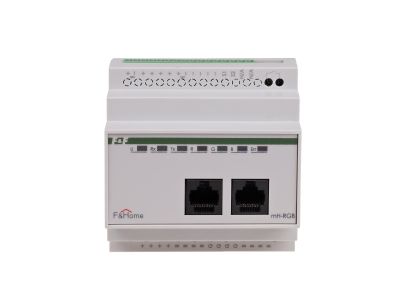

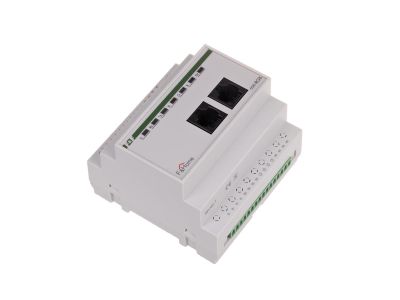

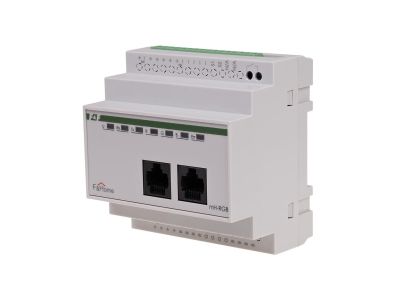

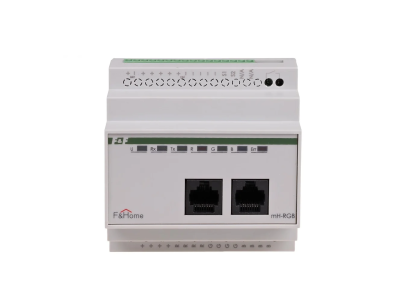

Moduł LED RGB 1 kanał - LEVEL 9 | mH-RGB-9 F&F

Alternatywny kod produktu: mH-RGB / 9

Opis i Kluczowe Cechy

Moduł LED RGB 1 kanał LEVEL 9 (symbol mH-RGB-9) przeznaczony jest do sterowania niskonapięciowymi źródłami światła LED 12V DC. Umożliwia regulację jasności i barwy oświetlenia RGB. Wymaga podłączenia zewnętrznego zasilacza 12V DC o mocy dostosowanej do podłączonego obciążenia. Posiada dwa wejścia lokalne: jedno do przycisku sterującego (krótkie naciśnięcie włącz/wyłącz, długie ściemnianie/rozjaśnianie) oraz drugie serwisowe do zmiany barwy bez panelu dotykowego. Moduł zasilany jest z zasilacza systemowego 24V DC, a zasilacz 12V załączany jest tylko w razie potrzeby (dotyczy nowszej wersji z 2013 roku).

• Sterowanie 3 kanałami RGB: Umożliwia niezależną kontrolę barwy i jasności dla pasków LED RGB 12V.
• Dwa wejścia lokalne: Wejście przycisku umożliwia podstawowe sterowanie, a wejście serwisowe zmianę barwy bez panelu dotykowego.
• Zasilany z systemu 24V DC: Integracja z instalacją niskonapięciową automatyki budynkowej – zasilacz 12V załączany tylko przy włączonym oświetleniu.
• Zabezpieczenie przed odwrotną polaryzacją: Moduł chroniony przed uszkodzeniem w przypadku błędnego podłączenia zasilania.
• Obsługa stałego plusa (sterowanie minusem): Kompatybilny z typowymi źródłami RGB ze wspólną anodą.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskonapięciowych.

Zastosowanie

Moduł LED RGB 1 kanał znajduje zastosowanie w nowoczesnych systemach sterowania oświetleniem dekoracyjnym i nastrojowym.

• Sterowanie barwą i jasnością taśm LED RGB w salonach, sypialniach, kuchniach.
• Podświetlenie witryn sklepowych, ekspozycji, regałów z możliwością zmiany koloru.
• Oświetlenie akcentowe w hotelach, restauracjach, klubach, salach konferencyjnych.
• Integracja z systemami automatyki budynkowej za pomocą paneli dotykowych.

Wskazówki Montażowe

Montaż i podłączenie modułu powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Moduł montuje się na szynie DIN TH35 w rozdzielnicy. Zasilacz 12V DC należy dobrać do mocy podłączonych źródeł LED. Należy zwrócić uwagę na poprawną polaryzację zasilania – odwrotne podłączenie grozi uszkodzeniem źródła światła. Przekrój przewodów dobrać do prądu obciążenia zgodnie z dokumentacją producenta.

FAQ

• Czy moduł można sterować bez panelu dotykowego? Tak, moduł posiada wejście przycisku, które umożliwia podstawowe sterowanie: włącz/wyłącz oraz regulację jasności poprzez dłuższe przytrzymanie.
• Jakie napięcie zasilania jest wymagane? Moduł wymaga zasilacza systemowego 24V DC oraz zewnętrznego zasilacza 12V DC dla źródeł LED. Zasilacz 12V jest załączany przez moduł tylko w razie potrzeby.
• Czy moduł jest kompatybilny z taśmami LED RGB ze wspólną anodą? Tak, moduł pracuje w konfiguracji sterowania minusem, co jest typowe dla źródeł RGB ze stałym plusem (wspólna anoda).
