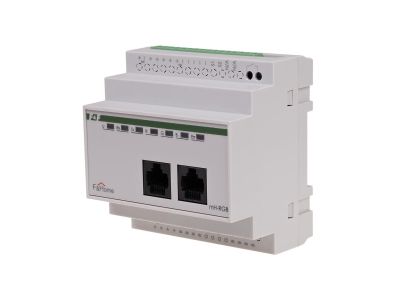

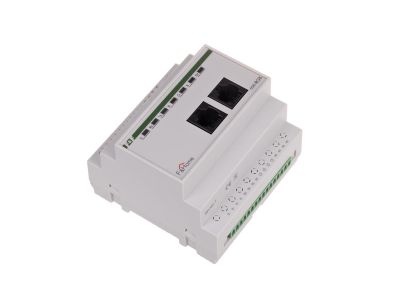

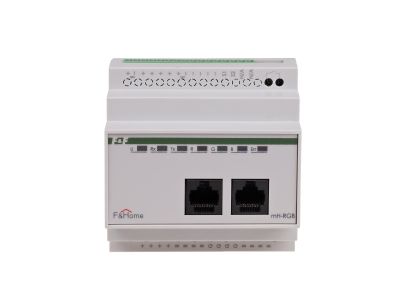

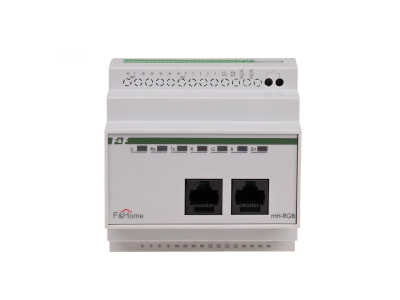

Moduł LED RGB 1 kanał - LEVEL 8 | mH-RGB-8 F&F

Alternatywny kod produktu: mH-RGB / 8

Opis i Kluczowe Cechy

Moduł LED RGB 1 kanał mH-RGB-8 marki LEVEL 8 umożliwia sterowanie niskonapięciowymi źródłami światła LED (12V DC) z regulacją jasności i barwy. Urządzenie współpracuje z wielobarwnymi paskami i wężami RGB (sterowanie minusem). Dwa wejścia lokalne – przyciskowe i serwisowe – zapewniają wygodną obsługę bez konieczności korzystania z panelu dotykowego, który daje pełną kontrolę nad parametrami oświetlenia. Moduł wymaga podłączenia zewnętrznego zasilacza 12V DC o mocy dopasowanej do obciążenia LED oraz zasilania systemowego 24V DC.

• Regulacja jasności i barwy: Umożliwia dostosowanie oświetlenia do nastroju i potrzeb użytkownika – od ciepłej bieli po dynamiczne kolory.
• Dwa wejścia lokalne: Jedno do przycisku działającego jak ściemniacz (włącz/wyłącz, ściemnianie/rozjaśnianie), drugie serwisowe do zmiany barwy bez panelu – elastyczność sterowania.
• Wyjście 3 kanały (R, G, B): Obsługa pasków lub węży RGB z jednym wspólnym plusem zasilania – łatwa integracja z typowymi źródłami LED.
• Sterowanie przez panel dotykowy: Pełna kontrola jasności, barwy oraz czasów rozjaśniania i ściemniania – precyzyjne sceny świetlne.
• Zasilanie 24V DC z systemu i zewnętrzny zasilacz 12V: Moduł w wersji nowszej (od 2013 r.) wyposażono w dodatkowy przekaźnik załączający zasilacz 12V tylko wtedy, gdy oświetlenie jest aktywne – oszczędność energii i wydłużenie żywotności zasilacza.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Jako element systemu LEVEL 8 spełnia wymagania dotyczące kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania w instalacjach niskonapięciowych.

Zastosowanie

Moduł RGB mH-RGB-8 znajduje zastosowanie w nowoczesnych instalacjach oświetleniowych wymagających płynnej zmiany barwy i natężenia światła. Sprawdza się zarówno w domowych systemach inteligentnego sterowania, jak i w komercyjnych aplikacjach dekoracyjnych.

• Sterowanie paskami LED RGB w salonach, sypialniach, kuchniach – tworzenie nastrojowego oświetlenia.
• Oświetlenie dekoracyjne witryn, lad, wystaw – dynamiczna zmiana barwy przyciągająca uwagę.
• Integracja z systemem automatyki budynkowej LEVEL 8 jako element scen świetlnych i harmonogramów.
• Sygnalizacja świetlna w systemach alarmowych lub wizualizacja stanu urządzeń – kolorowe komunikaty.

Wskazówki Montażowe

Montaż modułu oraz podłączenie źródeł LED powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania 24V DC i 12V DC. Należy zachować poprawną polaryzację – odwrotne podłączenie grozi uszkodzeniem źródła światła (moduł jest zabezpieczony). Przekrój przewodów dobrać do prądu pobieranego przez podłączone obciążenie LED. Zasilacz 12V DC dobrać zgodnie z mocą pasków/węży RGB. Nie stosować w miejscach narażonych na wilgoć bez dodatkowej obudowy.

FAQ

• Czy moduł posiada własne podświetlenie? Nie, moduł nie ma wbudowanego podświetlenia. Sterowanie odbywa się poprzez przyciski zewnętrzne lub panel dotykowy.
• Jaki stopień ochrony IP ma moduł? W dokumentacji produktu nie podano stopnia ochrony. Należy montować urządzenie w suchym pomieszczeniu, w rozdzielnicy lub puszce zapewniającej odpowiednią ochronę przed wilgocią i pyłem.
• Jakie napięcie zasilania jest wymagane? Moduł wymaga zasilania systemowego 24V DC oraz zewnętrznego zasilacza 12V DC dla źródeł LED. Oba napięcia muszą być stabilizowane.
