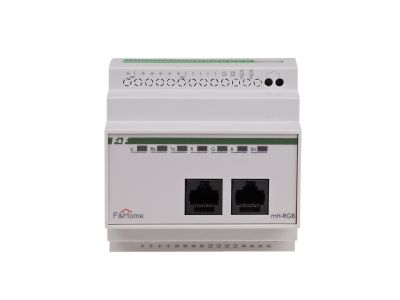

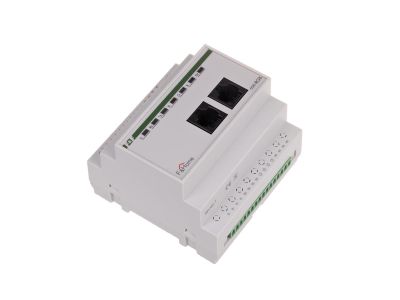

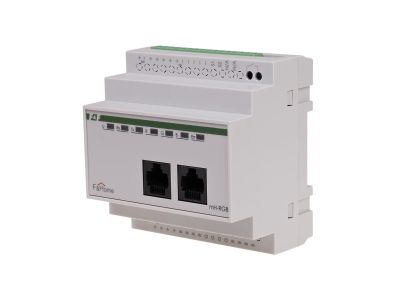

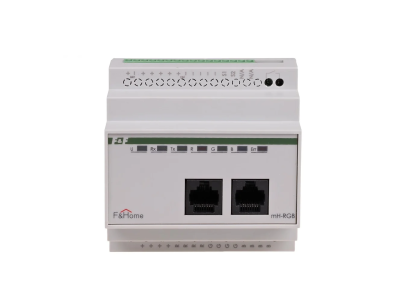

Moduł LED RGB 1 kanał - LEVEL 7 | mH-RGB-7 F&F

Alternatywny kod produktu: mH-RGB / 7

Opis i Kluczowe Cechy

Moduł LED RGB LEVEL 7 (symbol mH-RGB-7) to zaawansowane urządzenie do sterowania niskonapięciowymi (12V DC) źródłami światła RGB. Umożliwia płynną regulację jasności i barwy oświetlenia, a także integrację z systemami automatyki budynkowej. Wyposażony w dwa wejścia lokalne – do przycisku sterującego oraz serwisowe do zmiany barwy – oraz wyjście trzykanałowe dla pasków lub węży RGB. Współpracuje z panelem dotykowym, a w nowszej wersji (od 2013) zawiera dodatkowy przekaźnik załączający zasilacz 12V tylko w razie potrzeby, co zwiększa efektywność energetyczną.

• Napięcie zasilania modułu: 24V DC z systemowego zasilacza – umożliwia bezpieczne i stabilne działanie w instalacjach automatyki.
• Napięcie wyjściowe dla źródeł LED: 12V DC – kompatybilność z typowymi paskami i wężami RGB.
• Sterowanie trzykanałowe (R, G, B): niezależne sterowanie każdym kolorem dla uzyskania dowolnej barwy i jasności.
• Dwa wejścia lokalne: przycisk funkcyjny (krótkie włącz/wyłącz, dłuższe ściemnianie/rozjaśnianie) oraz przycisk serwisowy do zmiany barwy – ułatwia obsługę bez panelu.
• Współpraca z panelem dotykowym: pełna kontrola jasności, barwy i czasów wygaszania – idealne do zaawansowanych scen świetlnych.

Zgodność z Normami

Moduł LED RGB LEVEL 7 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnic i szaf sterowniczych.

Zastosowanie

Moduł RGB znajduje zastosowanie w nowoczesnych systemach oświetleniowych, gdzie wymagana jest regulacja barwy i natężenia światła.

• Sterowanie oświetleniem dekoracyjnym RGB w salonach, restauracjach, hotelach.
• Integracja z systemami automatyki budynkowej (BMS) i inteligentnymi domami.
• Tworzenie dynamicznych scen świetlnych – zmiana kolorów w zależności od pory dnia lub zdarzeń.
• Zastosowanie w obiektach komercyjnych do podświetlania witryn, regałów lub ekspozycji.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Moduł montuje się na szynie DIN TH35 w rozdzielnicy. Zasilanie 24V DC oraz 12V DC (dla źródeł LED) należy doprowadzić zgodnie z polaryzacją – odwrotne podłączenie może uszkodzić podłączone źródła światła (moduł jest zabezpieczony). Moc zasilacza 12V dobrać do sumarycznego obciążenia LED. W przypadku podłączenia przycisku lokalnego należy stosować przycisk zwierny (monostabilny).

FAQ

• Czy moduł wymaga podświetlanego przycisku? Nie, moduł współpracuje ze standardowymi przyciskami monostabilnymi (bez podświetlenia). Funkcje włącz/wyłącz oraz ściemnianie realizowane są przez czas przytrzymania.
• Jaki stopień ochrony ma moduł? Moduł przeznaczony jest do montażu wewnątrz rozdzielnic, gdzie typowy stopień ochrony obudowy wynosi IP20. Sam moduł nie posiada dedykowanego stopnia ochrony – należy zapewnić suchą i czystą lokalizację.
• Czy mogę podłączyć jednocześnie wiele pasków RGB do jednego modułu? Tak, pod warunkiem że sumaryczny prąd nie przekracza wydajności prądowej modułu. Ponieważ dane techniczne nie podają wartości granicznej, zaleca się stosowanie wzmacniaczy sygnału przy większych obciążeniach.
