Moduł LED RGB 1 kanał - LEVEL 6 | mH-RGB-6 F&F

Alternatywny kod produktu: mH-RGB / 6

Opis i Kluczowe Cechy

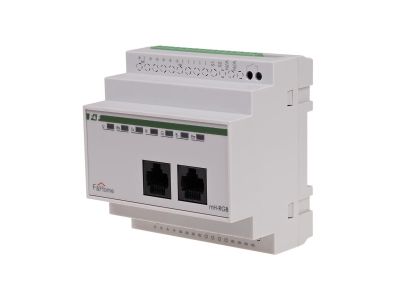

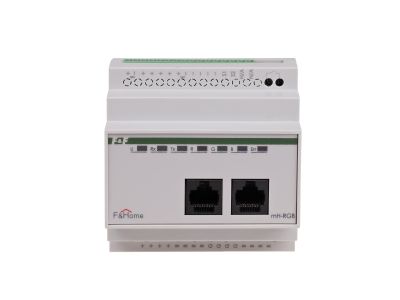

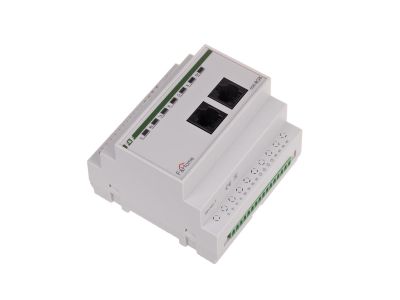

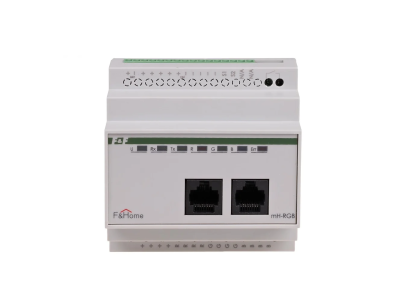

Moduł RGB LEVEL 6 (symbol mH-RGB-6) to zaawansowany sterownik do niskonapięciowych źródeł światła LED 12V. Umożliwia płynną regulację jasności i barwy oświetlenia RGB. Wyposażony w dwa wejścia lokalne – przycisk sterujący załączaniem/ściemnianiem oraz serwisowy do zmiany barwy – oraz wyjście trzykanałowe (R, G, B) do podłączenia pasków lub węży LED. Moduł zasilany jest napięciem systemowym 24V DC, natomiast obwód LED wymaga osobnego zasilacza 12V DC o mocy dobranej do obciążenia. W nowszej wersji (której dotyczy opis) dodano przekaźnik załączający zasilacz 12V tylko w momencie zapotrzebowania na światło, co zwiększa efektywność energetyczną. Sterowanie odbywa się za pomocą panela dotykowego (opcjonalnie) lub lokalnych przycisków.

• Napięcie zasilania modułu 24V DC: umożliwia integrację z systemami automatyki budynkowej zasilanymi napięciem bezpiecznym SELV.
• Sterowanie niskonapięciowymi źródłami LED 12V (minusem): kompatybilność z typowymi paskami i wężami RGB, bezpieczne napięcie.
• Dwa wejścia przyciskowe: jedno do włączania/wyłączania i regulacji jasności (krótkie/długie przyciśnięcie), drugie do zmiany barwy – obsługa bez panelu dotykowego.
• Wyjście 3-kanałowe (RGB): niezależne sterowanie każdym kolorem, możliwość uzyskania dowolnej barwy i natężenia światła.
• Wbudowany przekaźnik załączający zasilacz 12V: redukcja zużycia energii – zasilacz 12V pracuje tylko wtedy, gdy oświetlenie ma być włączone.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodność z normami EN dla urządzeń sterujących oświetleniem oraz standardami bezpieczeństwa dla niskonapięciowych systemów elektrycznych. (Szczegółowe numery norm dostępne w karcie katalogowej producenta.)

Zastosowanie

Moduł RGB LEVEL 6 znajduje zastosowanie w nowoczesnych instalacjach automatyki budynkowej, gdzie wymagane jest dekoracyjne oświetlenie LED z możliwością zmiany barwy i natężenia. Idealny do sterowania paskami LED w salonach, kuchniach, witrynach sklepowych oraz w systemach inteligentnego domu.

• Sterowanie kolorowym oświetleniem niszy, listwy przypodłogowej lub sufitu podwieszanego.
• Zmiana nastroju oświetlenia w pomieszczeniu – od ciepłej bieli po dynamiczne kolory.
• Zastosowanie w systemach sygnalizacji wizualnej i iluminacji obiektów.
• Integracja z panelem dotykowym systemu LEVEL (opcjonalnie) dla pełnego sterowania jasnością, barwą i czasami płynnych przejść.

Wskazówki Montażowe

Montaż może wykonywać wyłącznie osoba z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Należy bezwzględnie przestrzegać prawidłowej polaryzacji zasilania 24V DC – odwrotne podłączenie może uszkodzić podłączone źródła światła (moduł jest zabezpieczony). Zasilacz 12V DC dobrać do mocy podłączonych LED, a jego obciążenie nie może przekroczyć dopuszczalnej wartości (szczegóły w dokumentacji). Przed rozpoczęciem prac upewnij się, że instalacja jest odłączona od napięcia.

FAQ

• Czy moduł wymaga dodatkowego zasilacza? Tak, moduł jest zasilany z systemu 24V DC, natomiast do zasilania pasków LED potrzebny jest zewnętrzny zasilacz 12V DC o mocy dobranej do obciążenia. Nowsza wersja modułu automatycznie załącza ten zasilacz tylko w razie potrzeby, co oszczędza energię.
• Jaki jest stopień ochrony modułu? W dostarczonych danych nie podano wartości IP. Standardowo dla aparatury montowanej w rozdzielnicy na szynie DIN przyjmuje się IP20, jednak w celu potwierdzenia zalecamy sprawdzenie karty katalogowej.
• Czy można sterować modułem bez panelu dotykowego? Tak, moduł posiada dwa wejścia lokalne – jedno do załączania/ściemniania, drugie do zmiany barwy. Umożliwiają one podstawową regulację bez konieczności stosowania dodatkowego sterownika. Pełne możliwości (ustawianie czasów, zapisywanie scen) dostępne są jednak po podłączeniu panela dotykowego.
