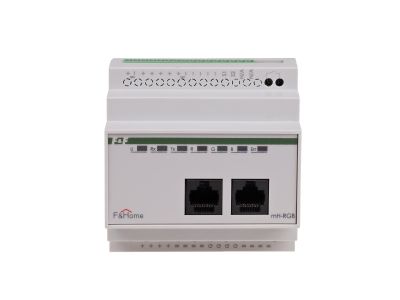

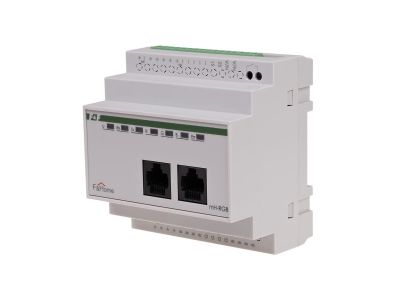

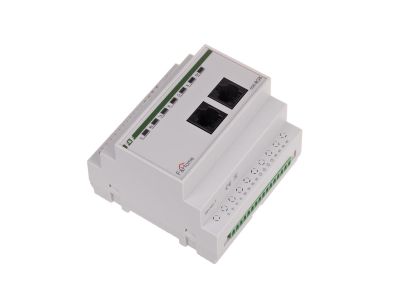

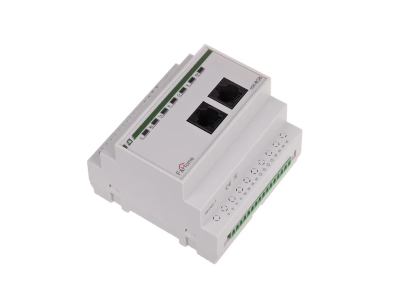

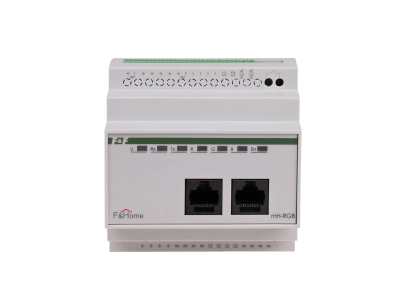

Moduł LED RGB 1 kanał - LEVEL 5 | mH-RGB-5 F&F

Alternatywny kod produktu: mH-RGB / 5

Opis i Kluczowe Cechy

Moduł LED RGB 1 kanał LEVEL 5 (symbol mH-RGB-5) to zaawansowany sterownik przeznaczony do niskonapięciowych źródeł światła LED 12V DC. Umożliwia niezależne ustawianie jasności i barwy oświetlenia RGB za pomocą przycisków lokalnych lub zewnętrznego panelu dotykowego. Dzięki trzem kanałom wyjściowym obsługuje paski i węże RGB, oferując pełną kontrolę nad dynamiką oświetlenia. Wymaga podłączenia niezależnego zasilacza 12V DC o mocy dopasowanej do obciążenia oraz zasilania systemowego 24V DC. Nowa wersja modułu (od 2013 r.) wyposażona jest w dodatkowy przekaźnik załączający zasilacz 12V tylko wtedy, gdy oświetlenie jest aktywne – co zwiększa efektywność energetyczną.

• Napięcie zasilania LED 12V DC: bezpieczna praca z niskonapięciowymi źródłami światła, zgodna z wymogami ochrony przed porażeniem w instalacjach SELV.
• Trzy kanały wyjściowe RGB: umożliwiają niezależne sterowanie każdą barwą (R, G, B) – płynna regulacja jasności i tworzenie dowolnych scen świetlnych.
• Dwa wejścia lokalne: pierwsze do przycisku działającego jak ściemniacz (krótkie – włącz/wyłącz, dłuższe – ściemnianie/rozjaśnianie), drugie serwisowe do zmiany barwy bez panelu dotykowego.
• Kompatybilność z panelami dotykowymi: pełne sterowanie jasnością, barwą oraz czasem narastania/zanikania światła z poziomu automatyki budynkowej.
• Zabezpieczenie przed odwrotną polaryzacją: chroni moduł przed uszkodzeniem w przypadku błędnego podłączenia (podłączone źródła światła wymagają zachowania prawidłowej polaryzacji).

Zgodność z Normami

Moduł spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi normami europejskimi dla urządzeń w automatyce budynkowej. Zaleca się stosowanie zgodnie z wytycznymi producenta oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Moduł LED RGB LEVEL 5 znajduje zastosowanie w systemach inteligentnego oświetlenia, gdzie wymagana jest precyzyjna regulacja barwy i jasności. Dzięki elastycznemu sterowaniu sprawdza się zarówno w instalacjach mieszkaniowych, jak i komercyjnych.

• Sterowanie wielobarwnymi taśmami LED RGB w salonach, kinach domowych i strefach relaksu.
• Tworzenie dynamicznych scen świetlnych w lokalach usługowych, restauracjach i hotelach.
• Integracja z systemami automatyki budynkowej (np. KNX, DALI) poprzez zewnętrzny panel dotykowy – zmiana barwy i jasności w harmonogramach lub scenariuszach.
• Zastosowanie w oświetleniu dekoracyjnym i architektonicznym – podświetlenie witryn, wnęk, elementów wyposażenia.

Wskazówki Montażowe

Montaż i podłączenie modułu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Należy stosować zasilacz 12V DC o mocy odpowiedniej do łącznego obciążenia LED. Przekrój przewodów dobrać zgodnie z maksymalnym prądem obciążenia. Przed podłączeniem upewnić się o prawidłowej polaryzacji zasilania – odwrotne podłączenie może uszkodzić źródła światła. Nowa wersja modułu (z przekaźnikiem) wymaga poprawnego połączenia sygnału załączania zasilacza 12V. Dokręcanie zacisków zgodnie z dokumentacją producenta.

FAQ

• Czy moduł ma własne podświetlenie? Nie – urządzenie jest bezpodświetleniowe, pełni funkcję sterownika dla zewnętrznych źródeł LED RGB. Sygnalizacja stanu odbywa się poprzez pracę podłączonych taśm LED.
• Jaki stopień ochrony ma moduł? Dla aparatury przeznaczonej do montażu w rozdzielnicy standardowo przyjmuje się IP20. W danych produktu nie podano wyższego stopnia, dlatego moduł należy instalować w suchym, osłoniętym miejscu rozdzielnicy.
• W jakim trybie pracy działa moduł? Moduł steruje źródłami RGB ze stałym plusem zasilania – regulacja odbywa się przez sterowanie minusem (PWM). Umożliwia płynne ściemnianie i rozjaśnianie każdej z barw niezależnie.
