Moduł LED RGB 1 kanał - LEVEL 4 | mH-RGB-4 F&F

Alternatywny kod produktu: mH-RGB / 4

Opis i Kluczowe Cechy

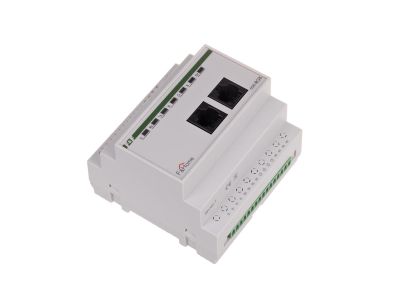

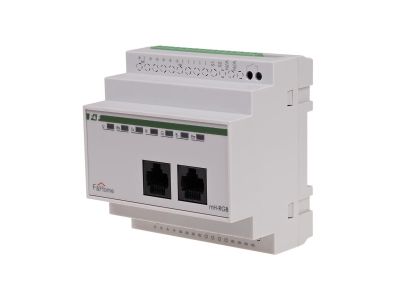

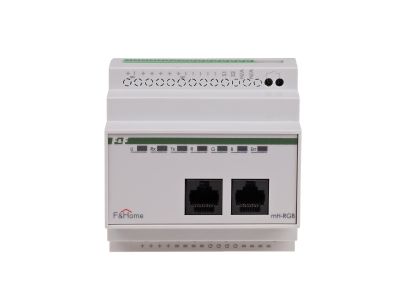

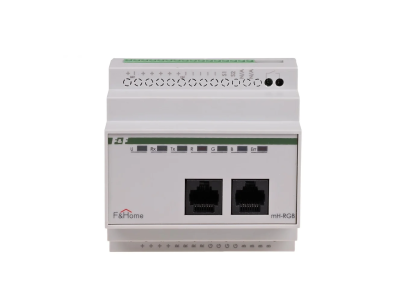

Moduł LED RGB 1 kanał LEVEL 4 (symbol mH-RGB-4) przeznaczony jest do sterowania barwą i jasnością niskonapięciowych (12V DC) źródeł światła RGB, takich jak paski czy węże LED. Urządzenie współpracuje z panelami dotykowymi oraz przyciskami lokalnymi, umożliwiając pełną kontrolę nad oświetleniem dekoracyjnym. Moduł zasilany jest z systemu 24V DC, a zasilacz 12V DC załączany jest tylko w razie potrzeby (w nowszej wersji z wbudowanym przekaźnikiem).

• Napięcie sterowania 12V DC: bezpieczne dla niskonapięciowych taśm i węży LED, gwarantuje kompatybilność z typowymi źródłami RGB.
• Dwa wejścia lokalne: przycisk (włącz/wyłącz oraz ściemnianie/rozjaśnianie) i wejście serwisowe do zmiany barwy – umożliwiają konfigurację bez panelu dotykowego.
• Trzy kanały wyjściowe (R, G, B): niezależne sterowanie każdym kolorem, co pozwala uzyskać dowolną barwę i natężenie światła.
• Zasilanie systemowe 24V DC: moduł pobiera energię z szyny 24V, a zasilacz 12V jest załączany tylko podczas pracy oświetlenia – oszczędność energii i dłuższa żywotność komponentów.
• Zabezpieczenie przed odwrotną polaryzacją: moduł chroniony przed błędnym podłączeniem, jednak źródło światła wymaga zachowania poprawnej polaryzacji (stały plus, sterowanie minusem).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. W danych producenta nie podano szczegółowych numerów norm.

Zastosowanie

Moduł RGB sprawdza się w systemach sterowania oświetleniem dekoracyjnym i architektonicznym, zarówno w budynkach mieszkalnych, jak i komercyjnych.

• Sterowanie barwą i jasnością pasków LED RGB w salonach, kuchniach, sypialniach – tworzenie nastrojowego oświetlenia.
• Obsługa węży LED w witrynach sklepowych, wystawach i dekoracjach eventowych.
• Integracja z systemami automatyki budynkowej (paneli dotykowe, PLC) – zdalne zarządzanie oświetleniem.
• Sterowanie oświetleniem RGB w lokalach usługowych (restauracje, hotele, biura) w celu dopasowania atmosfery do pory dnia.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy module mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków, przekrój przewodów oraz dobór zasilacza 12V DC należy przeprowadzić zgodnie z dokumentacją techniczną producenta i z uwzględnieniem mocy podłączonych źródeł LED. Zachowaj poprawną polaryzację – odwrotne podłączenie grozi uszkodzeniem źródła światła (moduł posiada zabezpieczenie).

FAQ

• Czy moduł wymaga osobnego zasilacza 12V? Tak, do pracy modułu i sterowania źródłami LED niezbędny jest zewnętrzny zasilacz 12V DC o mocy dobranej do podłączonego obciążenia.
• Czy moduł jest zabezpieczony przed odwrotnym podłączeniem? Tak, sam moduł posiada zabezpieczenie przed odwrotną polaryzacją. Należy jednak pamiętać, że podłączone źródła światła RGB (np. paski) wymagają poprawnej polaryzacji – odwrotne podłączenie może je uszkodzić.
• Czy mogę zmieniać barwę światła bez panelu dotykowego? Tak, drugie wejście serwisowe umożliwia zmianę barwy przy użyciu przycisku (krótkie przyciśnięcie zmienia kolor w cyklu). Podstawowe funkcje (włącz/wyłącz, ściemnianie) dostępne są z pierwszego wejścia.
