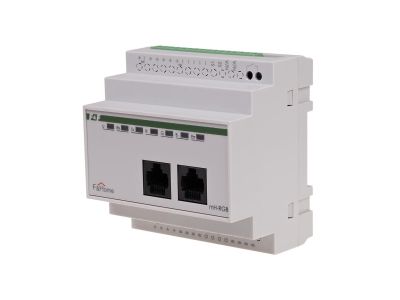

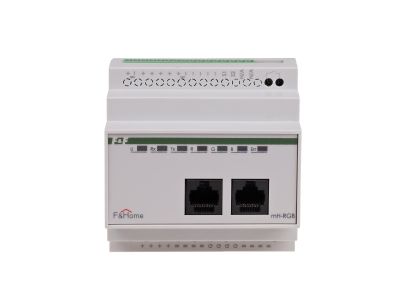

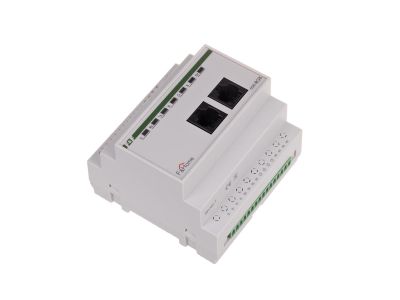

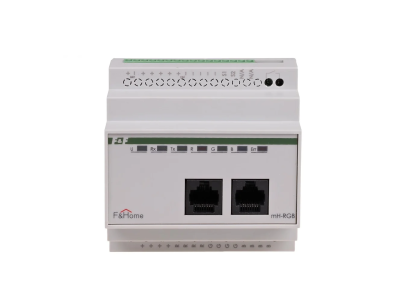

Moduł LED RGB 1 kanał - LEVEL 3 | mH-RGB-3 F&F

Alternatywny kod produktu: mH-RGB / 3

Opis i Kluczowe Cechy

Moduł LED RGB 1 kanał LEVEL 3 (symbol mH-RGB-3) to zaawansowane urządzenie przeznaczone do sterowania niskonapięciowych (12V DC) źródeł światła LED z możliwością ustawiania jasności i barwy. Dzięki dwóm wejściom lokalnym (przycisk główny i przycisk serwisowy do zmiany barwy) oraz kompatybilności z panelem dotykowym umożliwia pełną kontrolę nad oświetleniem RGB. Moduł wymaga podłączenia niezależnego zasilacza 12V DC o mocy dobranej do obciążenia LED – to gwarantuje elastyczność doboru źródła światła i bezpieczną pracę.

• Niskonapięciowe sterowanie 12V DC: bezpieczna praca z paskami i wężami RGB – niskie napięcie eliminuje ryzyko porażenia przy montażu i eksploatacji.
• Dwa wejścia lokalne: przycisk sterujący (krótkie włącz/wyłącz, dłuższe ściemnia/rozjaśnia) oraz przycisk serwisowy do zmiany barwy – niezależne sterowanie bez panelu dotykowego.
• Jedno wyjście (3 kanały): dedykowane do obsługi pasków lub węży RGB – jedna para przewodów steruje trzema kanałami barw.
• Możliwość pełnej regulacji przez panel dotykowy: ustawianie jasności, barwy oraz czasów rozjaśniania i ściemniania – wygoda i precyzja dopasowania do nastroju.
• Dodatkowy przekaźnik załączający zasilacz 12V (nowsza wersja od 2013 r.): oszczędność energii – zasilacz 12V jest aktywny tylko wtedy, gdy oświetlenie jest używane, a moduł zasilany z systemowego 24V.

Zgodność z Normami

Moduł LED RGB mH-RGB-3 LEVEL 3 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Moduł przeznaczony jest do sterowania wielobarwnymi źródłami światła LED RGB w instalacjach niskonapięciowych (12V DC). Idealnie sprawdza się w nowoczesnych systemach oświetleniowych, gdzie wymagana jest zmiana barwy i natężenia światła. Typowe scenariusze użycia:

• Sterowanie paskami LED RGB w sufitach podwieszanych, wnękach i listwach przypodłogowych – pełna personalizacja oświetlenia dekoracyjnego.
• Regulacja barwy i jasności wężów LED w meblach, witrynach i ekspozycjach – atrakcyjna wizualnie ekspozycja produktów.
• Integracja z panelem dotykowym w systemie inteligentnego budynku – centralne sterowanie oświetleniem RGB z jednego miejsca.
• Zastosowanie w instalacjach, gdzie źródła LED pracują ze stałym plusem (sterowanie minusem) – zgodność z wymaganiami większości pasków RGB.

Wskazówki Montażowe

Montaż i podłączenie modułu LED RGB może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania systemowego 24V oraz zasilacza 12V. Moduł należy zamontować na szynie TH35 (DIN) w rozdzielnicy lub w puszce montażowej. Przekrój przewodów dobierz do prądu obciążenia LED zgodnie z dokumentacją producenta. Zwróć szczególną uwagę na poprawną polaryzację zasilania 12V DC – odwrotne podłączenie grozi uszkodzeniem źródła światła, choć moduł jest zabezpieczony przed zwarciem. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów sprawdź w karcie katalogowej dołączonej do urządzenia.

FAQ

• Jaki zasilacz 12V DC jest wymagany? Należy użyć zasilacza 12V DC o mocy dobranej do podłączonego obciążenia LED (np. paska RGB). Moduł nie zawiera wewnętrznego zasilacza 12V – wymaga osobnego źródła.
• Czy moduł jest odporny na odwrotną polaryzację zasilania 12V? Moduł posiada zabezpieczenie przed odwrotnym podłączeniem – nie ulegnie uszkodzeniu, ale podłączone źródło światła może zostać uszkodzone. Należy zawsze zachować poprawną polaryzację (plus/minus).
• Czy można sterować modułem bez panelu dotykowego? Tak, moduł ma dwa wejścia lokalne: przycisk sterujący (włącz/wyłącz, ściemnia/rozjaśnia) oraz przycisk serwisowy do zmiany barwy. Panel dotykowy jest opcjonalny i umożliwia pełniejszą kontrolę.
