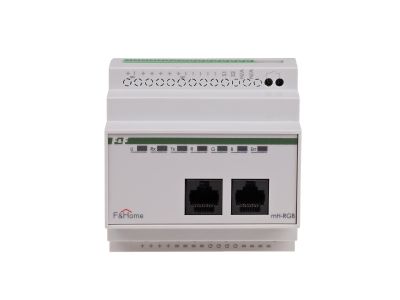

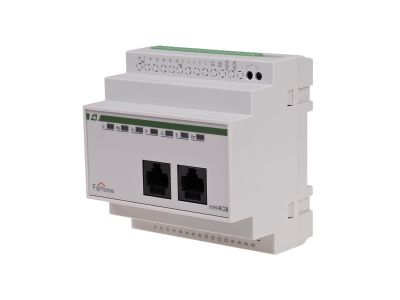

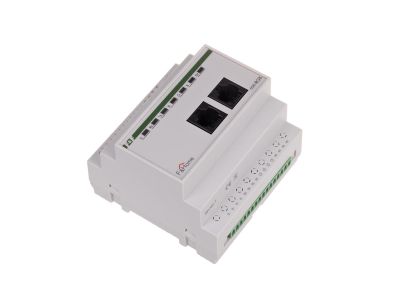

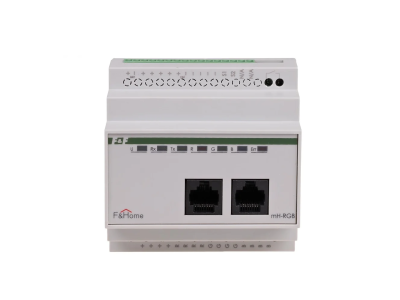

Moduł LED RGB 1 kanał - LEVEL 11 | mH-RGB-11 F&F

Alternatywny kod produktu: mH-RGB / 11

Opis i Kluczowe Cechy

Moduł LED RGB 1 kanał LEVEL 11 (symbol mH-RGB-11) przeznaczony jest do sterowania niskonapięciowych (12V DC) wielobarwnych źródeł światła LED, takich jak paski lub węże RGB. Umożliwia płynną regulację jasności oraz zmianę barwy oświetlenia. Dzięki dwóm wejściom lokalnym (przycisk sterujący i wejście serwisowe) oraz możliwości pełnej kontroli przez panel dotykowy, moduł zapewnia elastyczne zarządzanie oświetleniem RGB w systemach automatyki budynkowej.

• Napięcie obciążenia 12V DC: dedykowany do bezpiecznego sterowania paskami i wężami RGB z zasilaniem 12V – minimalizuje ryzyko uszkodzenia źródeł światła przy zachowaniu niskiego napięcia.
• Sterowanie minusem (wspólny plus): wymaga podłączenia źródeł RGB ze stałym plusem – upraszcza instalację i jest zgodne z typowymi paskami LED RGB.
• Dwa wejścia lokalne: pierwsze dla przycisku działającego jak ściemniacz (krótkie włącz/wyłącz, dłuższe ściemnia/rozjaśnia), drugie serwisowe do zmiany barwy – umożliwia obsługę bez panelu dotykowego.
• Wyjście 3-kanałowe (RGB): jedno wyjście logiczne obsługuje trzy kanały kolorów – pozwala na niezależne sterowanie każdą z barw (R, G, B) przy użyciu jednego modułu.
• Zasilanie systemowe 24V DC i załączanie zasilacza 12V (wersja nowsza): moduł pobiera napięcie z szyny 24V, a zasilacz 12V jest aktywowany tylko w razie potrzeby – oszczędza energię i wydłuża żywotność zasilacza.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Montaż i eksploatacja zgodnie z zaleceniami producenta gwarantują bezpieczne użytkowanie w instalacjach niskonapięciowych.

Zastosowanie

Moduł LED RGB LEVEL 11 znajduje zastosowanie w nowoczesnych systemach oświetleniowych, gdzie wymagana jest płynna zmiana barwy i jasności. Idealnie sprawdza się w:

• Sterowanie taśmami LED RGB w salonach, sypialniach i kuchniach – umożliwia tworzenie nastrojowego oświetlenia z możliwością zmiany koloru.
• Oświetlenie akcentujące w obiektach komercyjnych – sklepy, hotele, restauracje – gdzie barwa światła wpływa na wystrój wnętrza.
• Automatyka budynkowa w systemach inteligentnego domu – integracja z panelem dotykowym lub przyciskami lokalnymi dla wygodnego zarządzania oświetleniem.
• Instalacje LED w witrynach i ekspozycjach – dynamiczna zmiana kolorów podkreśla atrakcyjność prezentowanych produktów.

Wskazówki Montażowe

Montaż i podłączenie modułu powinien wykonać wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moduł przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicy lub puszce instalacyjnej. Należy dobrać przekrój przewodów odpowiednio do prądu obciążenia oraz stosować moment dokręcania zacisków zgodny z dokumentacją producenta. Wymagany jest zewnętrzny zasilacz 12V DC o mocy dostosowanej do podłączonych źródeł LED. Zachowaj poprawną polaryzację zasilania – odwrotne podłączenie grozi uszkodzeniem źródła światła (moduł jest zabezpieczony przed odwrotną polaryzacją). Pamiętaj o podłączeniu zasilacza systemowego 24V DC do modułu.

FAQ

• Czy moduł wymaga zewnętrznego zasilacza? Tak, do zasilania źródeł LED potrzebny jest niezależny zasilacz 12V DC o mocy odpowiedniej do obciążenia. Moduł pobiera natomiast napięcie systemowe 24V DC z szyny.
• Jakie źródła światła można podłączyć? Moduł jest przeznaczony do wielobarwnych źródeł RGB ze wspólnym plusem (sterowanie minusem), np. pasków LED RGB 12V, węży LED RGB. Należy stosować źródła z oddzielnymi wyprowadzeniami dla kanałów R, G, B.
• Czy moduł posiada wbudowane podświetlenie przycisku? Nie, moduł nie ma własnego podświetlenia. Przycisk sterujący i wejście serwisowe to złącza do podłączenia zewnętrznych elementów sterujących (przycisków, paneli dotykowych).
