Moduł LED RGB 1 kanał - LEVEL 10 | mH-RGB-10 F&F

Alternatywny kod produktu: mH-RGB / 10

Opis i Kluczowe Cechy

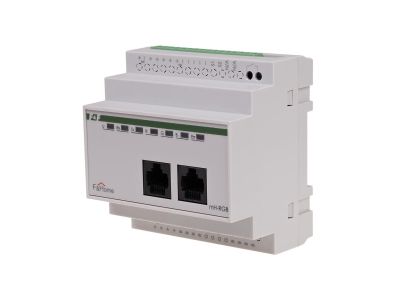

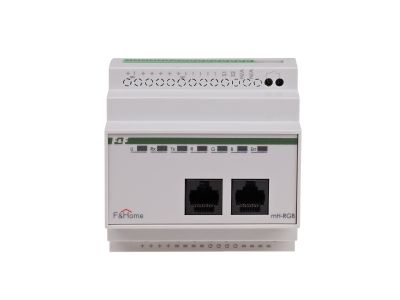

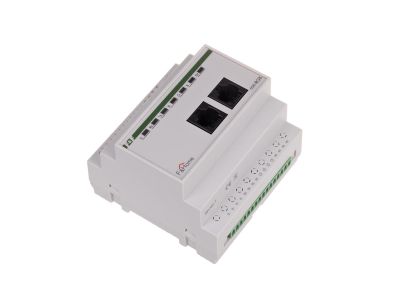

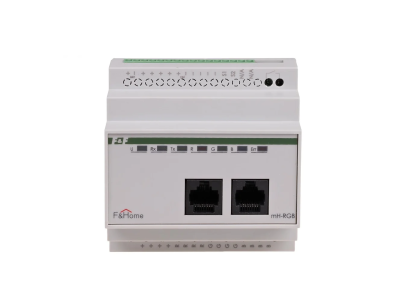

Moduł LED RGB 1 kanał – LEVEL 10 (symbol mH-RGB-10) przeznaczony jest do sterowania niskonapięciowymi źródłami światła LED 12 V DC. Umożliwia płynną regulację jasności oraz zmianę barwy oświetlenia RGB, a także programowanie czasów rozjaśniania i ściemniania. Moduł wymaga zasilania systemowego 24 V DC oraz osobnego zasilacza 12 V DC dopasowanego do podłączonego obciążenia LED. Dzięki dwóm wejściom lokalnym – dla przycisku ściemniacza oraz przycisku zmiany barwy – sterowanie jest możliwe także bez panelu dotykowego.

• Sterowanie 3 kanałami RGB (12 V DC): umożliwia podłączenie wielobarwnych pasków i węży LED, zapewniając pełną kontrolę nad kolorem i jasnością.
• Napięcie zasilania modułu 24 V DC: gwarantuje stabilną pracę w systemach automatyki budynkowej, oddzielając obwód sterowania od obwodu mocy LED.
• Dwa wejścia lokalne: przycisk ściemniacza (krótkie włącz/wyłącz, dłuższe przytrzymanie ściemnia/rozjaśnia) oraz serwisowy przycisk zmiany barwy – umożliwiają sterowanie bez panelu dotykowego.
• Załączanie zasilacza 12 V tylko w razie potrzeby (model nowszy): moduł wyposażony jest w dodatkowy przekaźnik, który włącza zasilacz 12 V tylko podczas użytkowania oświetlenia, redukując zużycie i wydłużając żywotność układu.
• Zabezpieczenie przed odwrotną polaryzacją: moduł chroniony jest przed skutkami nieprawidłowego podłączenia źródła LED (odwrotne podłączenie nie uszkodzi modułu, ale może uszkodzić źródło światła – wymagana jest poprawna polaryzacja).

Zgodność z Normami

Produkt został wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Gwarantuje to bezpieczną pracę w instalacjach niskonapięciowych.

Zastosowanie

Moduł RGB mH-RGB-10 znajduje zastosowanie w nowoczesnych systemach sterowania oświetleniem, automatyce budynkowej oraz instalacjach dekoracyjnych.

• Sterowanie barwą i jasnością taśm LED RGB w salonach, sypialniach i pomieszczeniach reprezentacyjnych.
• Tworzenie nastrojowego oświetlenia w biurach, hotelach i lokalach usługowych.
• Podświetlenie wizualizacyjne (witryny, gabloty, ekspozycje) z możliwością dynamicznej zmiany kolorów.
• Integracja z systemami automatyki budynkowej – sterowanie za pomocą paneli dotykowych lub przycisków lokalnych.

Wskazówki Montażowe

Montaż i podłączenie modułu mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy zapewnić odpowiednią polaryzację zasilania: moduł wymaga stabilnego napięcia 24 V DC (własny zasilacz systemowy) oraz osobnego zasilacza 12 V DC o mocy dopasowanej do obciążenia LED. Przekrój przewodów dobrać zgodnie z obowiązującymi normami, a wszystkie połączenia wykonać zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń (szczególnie plus/minus w obwodzie 12 V).

FAQ

• Jakie napięcie zasilania jest wymagane dla modułu? Moduł wymaga napięcia systemowego 24 V DC do własnej pracy oraz oddzielnego zasilacza 12 V DC dopasowanego do mocy podłączonych źródeł LED.
• Czy moduł jest zabezpieczony przed odwrotną polaryzacją? Tak, moduł posiada zabezpieczenie przed odwrotnym podłączeniem – nie ulega uszkodzeniu, jednak podłączone źródło LED może ulec zniszczeniu, dlatego należy zachować prawidłową polaryzację.
• Czy można sterować modułem bez panelu dotykowego? Tak, moduł wyposażony jest w dwa wejścia lokalne: jedno do podłączenia przycisku ściemniacza (włącz/wyłącz, ściemnianie/rozjaśnianie) oraz drugie do zmiany barwy – umożliwia to podstawową obsługę bez panelu dotykowego.
