Moduł LED RGB 1 kanał - LEVEL 1 | mH-RGB-1 F&F

Alternatywny kod produktu: mH-RGB / 1

Opis i Kluczowe Cechy

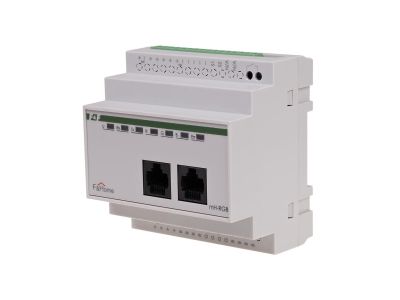

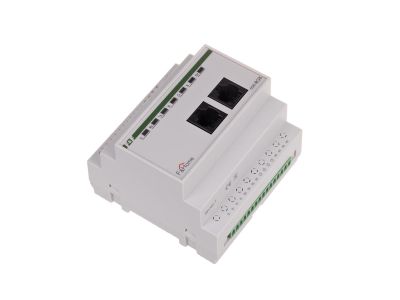

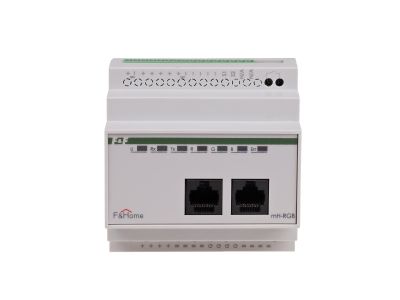

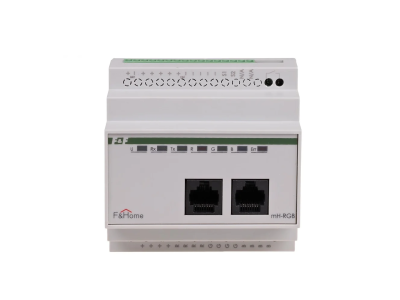

Moduł LED RGB 1 kanał LEVEL 1 (symbol mH-RGB-1) to zaawansowane urządzenie przeznaczone do sterowania niskonapięciowymi źródłami światła LED 12V. Umożliwia płynną regulację jasności oraz zmianę barwy, co pozwala na tworzenie nastrojowego oświetlenia w systemach automatyki. Moduł wymaga podłączenia zewnętrznego zasilacza 12V DC oraz systemowego zasilania 24V. Dwa wejścia lokalne umożliwiają wygodne sterowanie bez konieczności użycia panelu dotykowego, a pełna kontrola możliwa jest z poziomu dedykowanego panela. Nowsza wersja modułu (od 2013 roku) wyposażona jest w przekaźnik załączający zasilacz 12V tylko w razie potrzeby, co zwiększa efektywność energetyczną.

• Sterowanie źródłami RGB 12V (sterowanie minusem): Moduł współpracuje z paskami i wężami LED ze stałym plusem zasilania – regulacja barwy i jasności odbywa się poprzez sterowanie obwodem minusowym, co jest standardem w instalacjach RGB.
• Dwa wejścia lokalne: Pierwsze umożliwia podłączenie przycisku działającego jak ściemniacz (krótkie naciśnięcie – włącz/wyłącz, dłuższe – rozjaśnianie/ściemnianie). Drugie wejście (serwisowe) pozwala na zmianę barwy światła bez udziału panela dotykowego.
• Pełna kontrola przez panel dotykowy: Z poziomu panela możliwe jest precyzyjne ustawianie jasności, barwy oraz czasów rozjaśniania i ściemniania, co daje pełną swobodę aranżacji oświetlenia.
• Zabezpieczenie przed odwrotną polaryzacją: Moduł jest chroniony przed podłączeniem zasilania o odwrotnej polaryzacji, jednak niewłaściwe podłączenie źródła światła może je uszkodzić – należy bezwzględnie przestrzegać oznaczeń przewodów.
• Wersja z przekaźnikiem załączającym zasilacz 12V (od 2013 r.): Dzięki dodatkowemu przekaźnikowi zasilacz 12V jest włączany tylko wtedy, gdy oświetlenie RGB jest aktywne, co redukuje zużycie energii w stanie spoczynku.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Został zaprojektowany z myślą o bezpiecznej eksploatacji w instalacjach niskonapięciowych. Montaż i użytkowanie zgodne z dokumentacją techniczną producenta gwarantują niezawodność i bezpieczeństwo.

Zastosowanie

Moduł LED RGB 1 kanał LEVEL 1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest elastyczne sterowanie wielobarwnym oświetleniem LED 12V. Sprawdza się zarówno w systemach automatyki budynkowej, jak i w samodzielnych instalacjach oświetleniowych.

• Sterowanie paskami LED RGB w salonach, sypialniach, kuchniach – tworzenie nastrojowego oświetlenia o regulowanej barwie i intensywności.
• Integracja z panelem dotykowym w systemie inteligentnego domu – pełna automatyzacja scen świetlnych.
• Wykorzystanie w witrynach sklepowych, ekspozycjach i dekoracjach – podkreślenie detali poprzez zmianę kolorów.
• Jako element instalacji eventowych i architektonicznych – szybka zmiana atmosfery za pomocą przycisku lub pilota.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Zasilacz 12V DC dobrać o mocy odpowiedniej do podłączonego obciążenia LED (zgodnie z jego specyfikacją). Przewody podłączyć z zachowaniem poprawnej polaryzacji – moduł jest zabezpieczony przed odwrotną polaryzacją na wejściu, ale źródło światła może ulec uszkodzeniu. Nie stosować przekrojów przewodów mniejszych niż zalecane dla prądu obciążenia. W przypadku wersji z 2013 roku upewnić się, że przekaźnik załączający zasilacz 12V jest prawidłowo podłączony. Wszelkie wątpliwości rozstrzygać na podstawie dokumentacji technicznej producenta.

FAQ

• Jakie źródła światła można sterować za pomocą modułu mH-RGB-1? Moduł przeznaczony jest do sterowania wielobarwnymi źródłami RGB 12V ze stałym plusem zasilania (sterowanie minusem). Należy upewnić się, że pasek lub wąż LED ma wspólną anodę (+).
• Czy moduł jest zabezpieczony przed odwrotnym podłączeniem zasilania? Moduł posiada zabezpieczenie przed odwrotną polaryzacją na swoim wejściu, jednak odwrotne podłączenie źródła światła może je uszkodzić. Zawsze przestrzegaj oznaczeń przewodów.
• Czy do sterowania modułem wystarczy zwykły przycisk? Tak, moduł posiada dwa wejścia lokalne: jedno do podłączenia przycisku sterującego (krótkie naciśnięcie – włącz/wyłącz, dłuższe – ściemnianie/rozjaśnianie), a drugie do zmiany barwy światła. Pełna kontrola możliwa jest również przez panel dotykowy.
