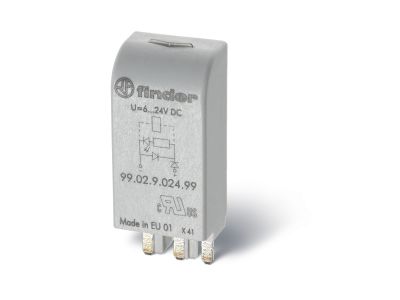

Moduł LED + dioda (+A1) 6-24VDC 6-24VDC 99.02.9.024.99 | 99.02.9.024.99 Finder

Opis i Kluczowe Cechy

Moduł sygnalizacyjny i przeciwprzepięciowy FINDER o numerze katalogowym 99.02.9.024.99 to profesjonalne akcesorium dedykowane do gniazd przekaźnikowych, zaprojektowane z myślą o zwiększeniu niezawodności układów automatyki. Urządzenie łączy w sobie dwie kluczowe funkcje: wizualną sygnalizację stanu pracy oraz ochronę obwodów sterujących. Wyposażone w diodę LED o kolorze zielonym, pozwala na natychmiastową weryfikację obecności napięcia zasilania na cewce przekaźnika. Dodatkowo, zintegrowana dioda gaszeniowa (polaryzacja dodatnia na zacisku A1) pełni rolę układu przeciwprzepięciowego, który skutecznie eliminuje piki napięciowe powstające podczas wyłączania cewki prądu stałego (DC). Dzięki temu chronione są wrażliwe elementy półprzewodnikowe w sterownikach PLC oraz innych modułach sterujących.

• Zakres napięcia zasilania: Szeroki zakres pracy od 6 V DC do 24 V DC zapewnia uniwersalność zastosowań w systemach niskonapięciowych.
• Sygnalizacja optyczna: Jasna, zielona dioda LED gwarantuje doskonałą widoczność nawet w trudnych warunkach oświetleniowych wewnątrz szafy sterowniczej.
• Ochrona cewki: Dioda gaszeniowa (rekuperacyjna) chroni układ przed przepięciami łączeniowymi.
• Kompaktowa konstrukcja: Szara obudowa modułu idealnie komponuje się z gniazdami serii 92, 94, 95 oraz 97 marki FINDER.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami jakościowymi obowiązującymi w branży elektrotechnicznej. Moduł spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną, co jest kluczowe przy długotrwałej pracy w gęsto upakowanych rozdzielnicach. Precyzyjne wykonanie styków gwarantuje stabilne połączenie elektryczne z gniazdem, minimalizując ryzyko wystąpienia łuku elektrycznego czy przegrzania punktów styku.

Zastosowanie

Moduł FINDer 99.02.9.024.99 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych i systemach automatyki przemysłowej. Jest niezastąpiony wszędzie tam, gdzie wykorzystuje się przekaźniki elektromagnetyczne sterowane napięciem stałym w zakresie 6-24V DC. Idealnie sprawdza się w szafach sterowniczych maszyn, systemach BMS (Building Management Systems) oraz w układach sterowania procesami technologicznymi. Dzięki funkcji gaszenia przepięć, jest szczególnie zalecany w aplikacjach, gdzie przekaźniki są sterowane bezpośrednio z wyjść tranzystorowych sterowników mikroprocesorowych, chroniąc je przed uszkodzeniem.

Wskazówki Montażowe

Montaż modułu jest niezwykle prosty i nie wymaga użycia specjalistycznych narzędzi. Należy go wsunąć w dedykowane gniazdo przekaźnikowe serii 99.02 przed zamontowaniem samego przekaźnika lub w trakcie modernizacji istniejącego układu. Kluczowym aspektem jest zachowanie poprawnej polaryzacji – zgodnie z oznaczeniem, biegun dodatni (+) musi zostać doprowadzony do zacisku A1. Niewłaściwe podłączenie może skutkować brakiem działania diody LED lub uszkodzeniem modułu w przypadku wystąpienia przepięcia. Po zamontowaniu należy upewnić się, że moduł jest w pełni osadzony w gnieździe, co gwarantuje poprawny kontakt elektryczny i odporność na wibracje.

FAQ

• Czy moduł współpracuje z napięciem zmiennym (AC)? Nie, model 99.02.9.024.99 jest przeznaczony wyłącznie do obwodów prądu stałego (DC) ze względu na wbudowaną diodę gaszeniową i polaryzację LED.
• Jaki jest kolor sygnalizacji? Moduł posiada diodę LED emitującą światło w kolorze zielonym, co zazwyczaj sygnalizuje stan aktywny lub poprawną pracę układu.
• Czy dioda gaszeniowa jest konieczna? Tak, w układach DC dioda gaszeniowa jest kluczowa dla ochrony elektroniki sterującej przed indukowanym napięciem wstecznym z cewki przekaźnika.
• Do jakich gniazd pasuje ten moduł? Moduł jest kompatybilny z gniazdami FINDER serii 92, 94, 95 oraz 97, które obsługują system modułów sygnalizacyjnych 99.02.
