Moduł LED czerwony z diodą gaszącą, 6-24V DC, CR-P/M 42 | 1SVR405652R0000 ABB

Alternatywny kod produktu: 1SVR405652R0000

Opis i Kluczowe Cechy

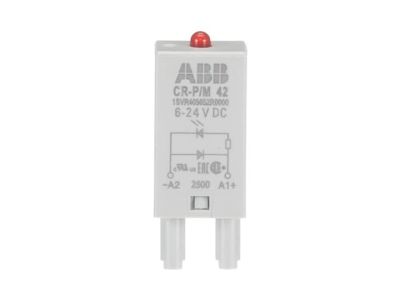

Moduł LED CR-P/M 42 (symbol 1SVR405652R0000) to wtykowy moduł funkcyjny zaprojektowany do współpracy z gniazdami serii CR-P i CR-M. Zapewnia sygnalizację stanu pracy za pomocą czerwonej diody LED oraz ochronę przeciw odwrotnej polaryzacji i diodę gaszącą w obwodzie sterowania. Znamionowe napięcie zasilania 6-24 V DC czyni go uniwersalnym rozwiązaniem dla różnorodnych aplikacji przemysłowych.

• Czerwona sygnalizacja LED: Natychmiastowa wizualna informacja o stanie aktywacji obwodu sterującego – ułatwia diagnostykę i monitorowanie pracy układu.
• Ochrona przeciw odwrotnej polaryzacji: Zabezpiecza układ przed uszkodzeniem w przypadku błędnego podłączenia zasilania, zwiększając niezawodność instalacji.
• Dioda gasząca: Zapobiega powstawaniu napięć indukowanych w obwodzie sterowania, chroniąc podłączone urządzenia przed uszkodzeniem.
• Napięcie zasilania 6-24 V DC: Szeroki zakres pracy umożliwia zastosowanie w standardowych instalacjach 12V i 24V DC, takich jak układy automatyki, sterowania maszyn i sygnalizacji.
• Uniwersalna kompatybilność: Przeznaczony do gniazd serii CR-P i CR-M – szybki montaż bez konieczności dodatkowych modyfikacji układu.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej w środowiskach przemysłowych.

Zastosowanie

Moduł LED CR-P/M 42 znajduje zastosowanie w instalacjach wymagających wizualnej sygnalizacji stanu pracy oraz zabezpieczeń obwodu sterującego.

• Sterowanie i sygnalizacja w maszynach przemysłowych (np. prasy, obrabiarki).
• Układy automatyki budynkowej i przemysłowej – sygnalizacja stanu włączonych/wyłączonych obwodów.
• Systemy bezpieczeństwa i alarmowe – wizualna informacja o aktywności czujników lub urządzeń wykonawczych.
• Pulpity sterownicze i szafy sterownicze – szybka identyfikacja stanów pracy układów.

Wskazówki Montażowe

Montaż modułu należy przeprowadzić przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Moduł wtykany w gniazdo serii CR-P lub CR-M – upewnić się, że napięcie zasilania jest zgodne z zakresem 6-24 V DC. Po montażu sprawdzić poprawność sygnalizacji LED oraz brak odwrotnej polaryzacji zasilania. W przypadku pracy w środowisku z zakłóceniami elektromagnetycznymi zaleca się stosowanie odpowiednich filtrów.

FAQ

• Czy moduł CR-P/M 42 wymaga dodatkowego zasilania? Nie – jest zasilany bezpośrednio z obwodu sterującego 6-24 V DC, co upraszcza instalację.
• Jakie jest znaczenie diody gaszącej? Dioda gasząca chroni układ przed napięciami indukowanymi podczas wyłączania obwodu, zapobiegając uszkodzeniom podłączonych urządzeń.
• Czy moduł jest odporny na zakłócenia elektromagnetyczne? Spełnia wymagania norm dotyczących kompatybilności elektromagnetycznej, jednak w środowiskach o wysokim poziomie zakłóceń zaleca się dodatkowe środki ochrony.
