Moduł łączeniowy wyłącznik-stycznik dla 3RV2011 3RT201 przyłącze sprężynowe AC DC | 3RA2911-2AA00 Siemens

Opis i Kluczowe Cechy

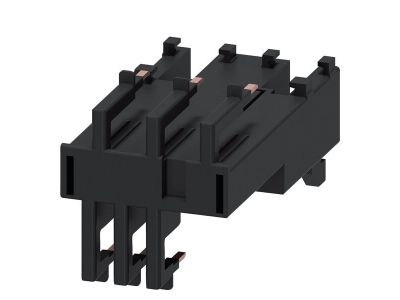

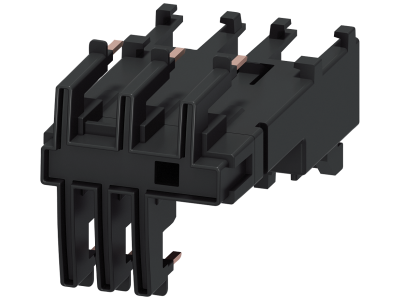

Moduł łączeniowy SIEMENS o numerze katalogowym 3RA2911-2AA00 to zaawansowany element montażowy zaprojektowany w ramach modułowego systemu SIRIUS. Produkt ten służy do bezpośredniego, bezprzewodowego połączenia elektrycznego i mechanicznego pomiędzy wyłącznikiem silnikowym serii 3RV2011 a stycznikiem mocy serii 3RT201. Wykorzystanie tego modułu eliminuje konieczność stosowania tradycyjnego okablowania między aparatami, co znacząco redukuje czas montażu oraz minimalizuje ryzyko błędów łączeniowych.

Urządzenie zostało wyposażone w trzy bieguny główne, co zapewnia pełną kompatybilność z trójfazowymi układami zasilania silników elektrycznych. Kluczowym atutem jest zastosowanie technologii przyłącza sprężynowego (spring-type terminals). Zaciski sprężynowe gwarantują stałą siłę docisku przewodów, co jest szczególnie istotne w środowiskach narażonych na wibracje i wstrząsy, zapewniając długotrwałą bezawaryjność bez konieczności okresowego dociągania śrub. Moduł posiada zintegrowane zwory i mostki, które optymalizują przepływ prądu i stabilizują konstrukcję zestawu rozruchowego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy SIEMENS, co gwarantuje pełną kompatybilność z systemem SIRIUS. Moduł spełnia wymagania norm dotyczących aparatury niskiego napięcia, co potwierdzają certyfikaty niezbędne w profesjonalnych instalacjach przemysłowych. Dzięki precyzyjnemu dopasowaniu do rozmiarów S00 (stycznik) oraz S00/S0 (wyłącznik), element ten zapewnia zachowanie odpowiednich odstępów izolacyjnych oraz wytrzymałość dielektryczną wymaganą w układach sterowania silnikami.

Zastosowanie

Moduł łączeniowy 3RA2911-2AA00 znajduje szerokie zastosowanie w budowie nowoczesnych szaf sterowniczych i rozdzielnic przemysłowych. Jest dedykowany do:

• Tworzenia kompaktowych zestawów rozruchowych typu bezpośredniego (direct-on-line starters).
• Integracji wyłączników silnikowych 3RV2011 ze stycznikami 3RT201 w celu ochrony i sterowania napędami elektrycznymi.
• Systemów automatyki budynkowej i przemysłowej, gdzie kluczowa jest oszczędność miejsca na szynie DIN.
• Aplikacji wymagających wysokiej odporności na drgania dzięki zaciskom sprężynowym.

Wskazówki Montażowe

Montaż modułu jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem do zwalniania sprężyn zaciskowych. Aby zapewnić poprawną pracę układu, należy:

• Wsunąć moduł w odpowiednie gniazda wyłącznika silnikowego i stycznika, dbając o osiowe dopasowanie styków.
• Upewnić się, że oba aparaty są zablokowane mechanicznie, tworząc sztywny blok.
• Wykorzystać technologię sprężynową do szybkiego wpięcia przewodów zasilających i odpływowych, co zapewnia optymalny kontakt elektryczny.
• Sprawdzić stabilność osadzenia całego zestawu na szynie montażowej TH35 (DIN).

FAQ

• Czy moduł 3RA2911-2AA00 współpracuje z napięciem AC i DC? Tak, konstrukcja modułu jest uniwersalna i pozwala na pracę w obwodach sterowania zarówno prądem przemiennym (AC), jak i stałym (DC).
• Jaka jest główna zaleta przyłącza sprężynowego nad śrubowym? Przyłącze sprężynowe jest odporne na poluzowanie pod wpływem drgań i nie wymaga konserwacji (dokręcania), co jest kluczowe w trudnych warunkach przemysłowych.
• Czy moduł pasuje do wszystkich urządzeń serii SIRIUS? Moduł jest dedykowany konkretnie do kombinacji wyłączników 3RV2011 i styczników 3RT201 w rozmiarach S00/S0. Przed montażem należy zawsze zweryfikować zgodność rozmiarów mechanicznych aparatów.
