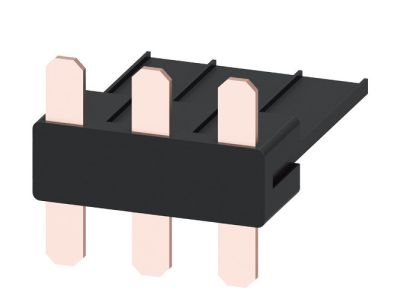

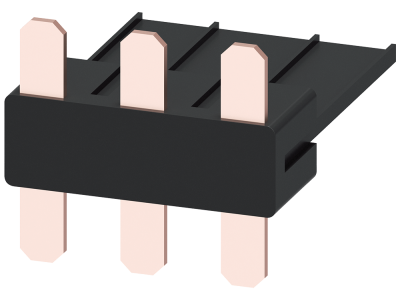

Moduł połączeniowy, elektr. i mech. do 3RV1.41 i 3RT1.4., 3RW3, urucham. AC | 3RA1941-1AA00 Siemens

Alternatywny kod produktu: 3RA19411AA00

Opis i Kluczowe Cechy

Moduł połączeniowy elektryczny i mechaniczny Siemens 3RA1941-1AA00 z serii SIRIUS został zaprojektowany do szybkiego i niezawodnego łączenia styczników i wyłączników silnikowych w jednym zestawie. Wyposażony w trzy bieguny oraz zwory i mostki, w rozmiarze S0/00, umożliwia kompaktowy montaż aparatury w rozdzielnicach, redukując czas instalacji i liczbę połączeń przewodowych. Przeznaczony do pracy z wyłącznikami silnikowymi 3RV1.41, stycznikami 3RT1.4 oraz softstartami 3RW3 przy uruchamianiu AC.

• Trzy bieguny: umożliwiają kompleksowe połączenie torów głównych stycznika i wyłącznika silnikowego, eliminując potrzebę dodatkowego okablowania.
• Rozmiar S0/00: gwarantuje kompatybilność z aparaturą o zbliżonych wymiarach, oszczędzając miejsce w szafie sterowniczej.
• Zwory i mostki w zestawie: skracają czas montażu i zwiększają niezawodność styków dzięki gotowym elementom połączeniowym.
• Dedykowany do serii SIRIUS (3RV1.41, 3RT1.4, 3RW3): zapewnia idealne dopasowanie mechaniczne i elektryczne, bez ryzyka błędów montażowych.
• Uruchamianie AC: konstrukcja przystosowana do typowych aplikacji z napięciem przemiennym w układach sterowania silnikami.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami branżowymi oraz posiada certyfikację CE. Jako element systemu SIRIUS spełnia standardy jakości i bezpieczeństwa obowiązujące w aparaturze łączeniowej Siemens.

Zastosowanie

Moduł połączeniowy 3RA1941-1AA00 stosuje się wszędzie tam, gdzie wymagane jest szybkie i pewne łączenie stycznika z wyłącznikiem silnikowym w jeden zespół. Typowe scenariusze zastosowań:

• Łączenie stycznika 3RT1.4 z wyłącznikiem silnikowym 3RV1.41 w układach bezpośredniego rozruchu silników.
• Tworzenie zestawów stycznik + softstart 3RW3 dla aplikacji wymagających łagodnego rozruchu.
• Montaż w rozdzielnicach przemysłowych i szafach sterowniczych, gdzie liczy się oszczędność miejsca i szybki czas instalacji.
• Automatyka budynkowa i systemy HVAC przy sterowaniu silnikami wentylatorów, pomp i sprężarek.

Wskazówki Montażowe

Montaż modułu 3RA1941-1AA00 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Moduł montuje się na szynie TH35 (DIN) zgodnie z dokumentacją techniczną producenta. Momenty dokręcania śrub oraz przekroje przewodów dobierać do nominalnych prądów stosowanej aparatury. Nie przekraczać wartości znamionowych podanych w instrukcji.

FAQ

• Czy moduł pasuje do styczników innych producentów? Moduł 3RA1941-1AA00 został zaprojektowany wyłącznie do współpracy z aparaturą Siemens serii SIRIUS – wyłącznikami 3RV1.41, stycznikami 3RT1.4 i softstartami 3RW3. Stosowanie z innymi urządzeniami może skutkować brakiem kompatybilności mechanicznej lub elektrycznej.
• Jakie przewody są potrzebne do podłączenia modułu? Moduł nie wymaga dodatkowego okablowania – wszystkie połączenia torów głównych realizowane są przez wbudowane mostki i zwory. Do podłączenia obwodów sterowniczych należy stosować przewody o przekroju zgodnym z wymaganiami stycznika i wyłącznika (typ 1,5–2,5 mm²).
• Czy moduł posiada podświetlenie lub sygnalizację LED? Moduł 3RA1941-1AA00 jest pasywnym elementem łączeniowym – nie zawiera żadnych elementów optycznych ani elektronicznych. Sygnalizację stanu (np. załączenia) należy realizować za pomocą oddzielnych lamp lub styku pomocniczego.
