Moduł łączący dla 3RV1.3 i 3RT1.3, 3RW303, AC | 3RA1931-1AA00 Siemens

Alternatywny kod produktu: 3RA19311AA00

Opis i Kluczowe Cechy

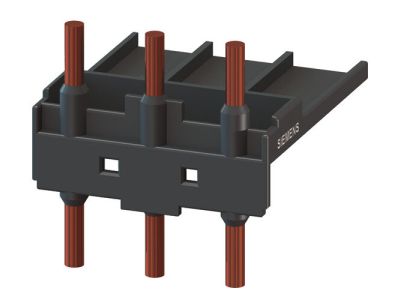

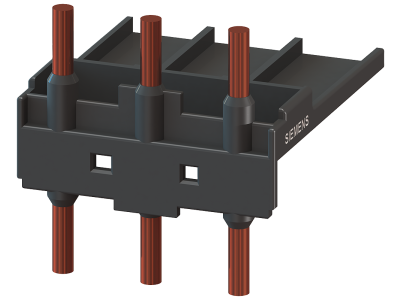

Moduł łączący Siemens 3RA1931-1AA00 przeznaczony jest do mechanicznego i elektrycznego łączenia styczników serii 3RT1.3 z wyłącznikami silnikowymi 3RV1.3 oraz rozrusznikami 3RW303 w obwodach prądu przemiennego (AC). Dzięki trzem biegunom oraz fabrycznie zamontowanym zworom i mostkom umożliwia szybkie i pewne zestawienie kompletnego układu rozruchowego. Rozmiar S0/00 zapewnia kompatybilność z urządzeniami o podobnej wielkości, co ułatwia integrację w standardowych rozdzielnicach i szafach sterowniczych.

• 3 bieguny: umożliwiają jednoczesne łączenie wszystkich trzech faz, co zapewnia pełne zabezpieczenie i sterowanie silnikiem w układach trójfazowych.
• Zwory i mostki w komplecie: eliminują konieczność dodatkowego okablowania między stycznikiem a wyłącznikiem, skracając czas montażu i zmniejszając ryzyko błędów.
• Rozmiar S0/00: gwarantuje fizyczne dopasowanie do styczników i wyłączników silnikowych tej samej klasy, co upraszcza planowanie przestrzeni w szafie.
• Dedykowany do serii 3RV1.3, 3RT1.3, 3RW303: zapewnia 100% kompatybilność mechaniczną i elektryczną bez potrzeby stosowania adapterów.
• Przeznaczony do obwodów AC: optymalna praca w sieciach prądu przemiennego, standardowych w instalacjach przemysłowych.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami dyrektyw europejskich, posiada certyfikat CE. Jego konstrukcja odpowiada standardom DIN dla aparatury modułowej, co potwierdza niezawodność w warunkach przemysłowych.

Zastosowanie

Moduł łączący Siemens 3RA1931-1AA00 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i bezpieczne połączenie stycznika z wyłącznikiem silnikowym – szczególnie w układach rozruchowych i zabezpieczających silniki elektryczne.

• Tworzenie kompaktowych zestawów rozruchowych dla silników trójfazowych w szafach sterowniczych.
• Łączenie styczników serii 3RT1.3 z wyłącznikami silnikowymi 3RV1.3 w celu uzyskania funkcji załączania i zabezpieczenia przeciążeniowego.
• Budowa układów rozruchowych z rozrusznikami 3RW303 (wersja AC) do łagodnego rozruchu i zatrzymania silników.
• Modernizacja istniejących instalacji – zastąpienie luźnego okablowania zintegrowanym modułem łączącym.

Wskazówki Montażowe

Montaż modułu łączącego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Moduł montuje się na szynie DIN TH35, a połączenia przewodów należy wykonać zgodnie z dokumentacją techniczną producenta. Momenty dokręcania śrub oraz dobór przekroju przewodów muszą odpowiadać wartościom podanym w instrukcji dla konkretnych urządzeń składowych (stycznika i wyłącznika). Przed pierwszym uruchomieniem sprawdzić poprawność osadzenia modułu oraz pewność połączeń mechanicznych i elektrycznych.

FAQ

• Do jakich styczników i wyłączników pasuje moduł 3RA1931-1AA00? Moduł jest dedykowany do styczników serii 3RT1.3, wyłączników silnikowych 3RV1.3 oraz rozruszników 3RW303 w wykonaniu AC. Współpracuje z urządzeniami o rozmiarze S0/00.
• Czy moduł zawiera wszystkie elementy potrzebne do połączenia? Tak, moduł dostarczany jest z trzema biegunami oraz zworami i mostkami. Nie wymaga dokupowania dodatkowych akcesoriów montażowych.
• Jaki jest stopień ochrony modułu? W danych producenta nie podano konkretnego stopnia IP. Podobnie jak większość aparatury modułowej montowanej wewnątrz rozdzielnic, moduł przeznaczony jest do stosowania w suchym pomieszczeniu, w szafie o odpowiednim stopniu ochrony (np. IP54). Montaż i eksploatacja muszą być zgodne z instrukcją producenta.
