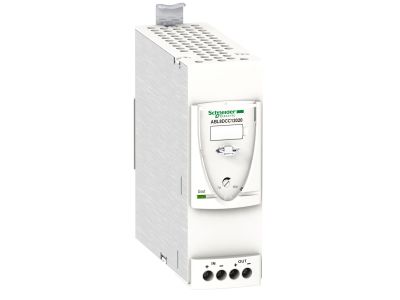

Moduł konwertera 24VDC, (7-15)VDC, 2A | ABL8DCC12020 Schneider Electric

Opis i Kluczowe Cechy

Moduł konwertera ABL8DCC12020 z gamy Phaseo Universal to stabilizowane źródło napięcia 24VDC o prądzie wyjściowym 2A i mocy znamionowej 24W. Przeznaczony do zasilania odbiorników automatyki przemysłowej, sterowników oraz układów sterowania. Dzięki szerokiemu zakresowi napięcia wejściowego 7-15VDC sprawdza się w instalacjach zasilanych z akumulatorów 12V lub niestabilnych źródeł napięcia stałego.

• Napięcie wyjściowe 24VDC: gwarantuje stabilne zasilanie dla przekaźników, cewek styczników, czujników i sterowników PLC pracujących w standardzie 24V.
• Prąd wyjściowy 2A: umożliwia bezpieczne zasilanie kilku odbiorników równocześnie bez ryzyka przeciążenia.
• Szeroki zakres wejściowy 7-15VDC: kompatybilność z popularnymi akumulatorami 12V oraz niestabilnymi źródłami napięcia stałego (np. prostowniki, panele PV z regulatorem).
• Moc znamionowa 24W: zapewnia rezerwę mocy potrzebną do rozruchu urządzeń o charakterze indukcyjnym (cewki, silniki DC małej mocy).
• Kompaktowa obudowa modułowa: oszczędza miejsce w szafie sterowniczej i ułatwia integrację z innymi elementami aparatury modułowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Posiada certyfikat CE. Zaprojektowany zgodnie z typowymi standardami dla urządzeń automatyki przemysłowej.

Zastosowanie

Moduł konwertera ABL8DCC12020 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest stabilne napięcie 24VDC z niestabilnego źródła napięcia stałego. Idealny do:

• Zasilania sterowników PLC oraz modułów rozszerzeń w szafach sterowniczych.
• Zasilania przekaźników, cewek styczników i siłowników 24VDC w instalacjach automatyki.
• Zasilania czujników przemysłowych (indukcyjnych, pojemnościowych, fotoelektrycznych) oraz elementów sygnalizacji.
• Wykorzystania w układach rezerwowego zasilania buforowego z akumulatorów 12V.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia wejściowego. Konwerter przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów zasilających i odbiorczych należy dobrać zgodnie z obowiązującymi normami oraz spodziewanym prądem (min. 1,5 mm² dla obwodu wyjściowego przy 2A). Momenty dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta (jeśli dostępna) lub ogólnymi zaleceniami dla aparatury modułowej (0,5-0,8 Nm). Przed pierwszym uruchomieniem sprawdzić polaryzację napięcia wejściowego.

FAQ

• Jaki jest zakres napięcia wejściowego modułu ABL8DCC12020? Napięcie wejściowe może zawierać się w przedziale od 7 V do 15 V DC. Pozwala to na współpracę z akumulatorami 12V (w tym głębokiego rozładowania) oraz prostownikami.
• Jaki prąd może dostarczyć konwerter na wyjściu 24VDC? Maksymalny prąd wyjściowy wynosi 2 A, co odpowiada mocy 24 W. Wartość ta jest wystarczająca do zasilania kilku typowych urządzeń automatyki (np. sterownik + 2-3 przekaźniki + czujnik).
• Czy moduł można montować na szynie DIN? Tak, konwerter przystosowany jest do montażu na szynie TH35 (DIN) zgodnie z typową praktyką dla aparatury modułowej stosowanej w rozdzielnicach i szafach sterowniczych.
