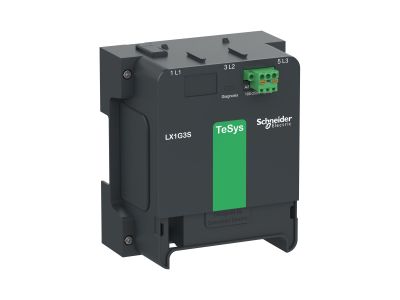

Moduł kontrolny 100-250V STD 3P G400/500 | LX1G3SKUEN Schneider Electric

Opis i Kluczowe Cechy

Moduł kontrolny Schneider Electric o numerze katalogowym LX1G3SKUEN to zaawansowany komponent elektroniczny dedykowany do współpracy ze stycznikami serii TeSys Giga o wielkościach G400 oraz G500. Urządzenie charakteryzuje się szerokim zakresem napięcia sterującego, obejmującym wartości od 100 V do 250 V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Dzięki zastosowaniu nowoczesnej elektroniki sterującej, moduł zapewnia precyzyjne załączanie i podtrzymywanie styków głównych, co bezpośrednio przekłada się na wydłużenie żywotności mechanicznej i elektrycznej całego układu napędowego.

• Uniwersalne zasilanie: Możliwość pracy w szerokim spektrum napięć (100-250V AC/DC) redukuje konieczność utrzymywania wielu wariantów części zamiennych w magazynie.
• Kompatybilność: Produkt zaprojektowany specjalnie dla 3-biegunowych styczników TeSys Giga G400-G500, gwarantując idealne dopasowanie mechaniczne i elektryczne.
• Niskie zużycie energii: Zoptymalizowany pobór mocy w stanie podtrzymania ogranicza emisję ciepła wewnątrz rozdzielnicy.
• Wysoka niezawodność: Zaawansowane obwody filtrujące chronią moduł przed przepięciami i zakłóceniami elektromagnetycznymi w sieci.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa instalacji przemysłowych. Moduł spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, sterowników i rozruszników silnikowych. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji. Dzięki wysokiej odporności na wibracje i wstrząsy, moduł może być stosowany w trudnych warunkach środowiskowych zgodnie z klasyfikacją przemysłową.

Zastosowanie

Moduł kontrolny LX1G3SKUEN znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne sterowanie dużymi obciążeniami silnikowymi oraz rezystancyjnymi. Jest kluczowym elementem w systemach automatyki przemysłowej, w tym w układach rozruchowych ciężkich maszyn, systemach wentylacji i klimatyzacji (HVAC) o dużej mocy oraz w przepompowniach. Dzięki obsłudze szerokiego zakresu napięć, jest idealnym rozwiązaniem dla obiektów o niestabilnych parametrach sieci zasilającej lub w instalacjach zasilanych z systemów UPS i baterii akumulatorów.

Wskazówki Montażowe

Podczas instalacji modułu kontrolnego w styczniku TeSys Giga należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Odłączenie zasilania: Przed przystąpieniem do wymiany modułu należy bezwzględnie odłączyć napięcie z obwodów głównych i sterowniczych.
• Moment dokręcania: Zaciski sterownicze powinny być dokręcone z odpowiednim momentem, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Pozycjonowanie: Moduł należy wsunąć w dedykowane gniazdo stycznika aż do momentu wyraźnego zablokowania zatrzasków, co gwarantuje poprawne połączenie z cewką i stykami pomocniczymi.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do zacisków sterowniczych, co ułatwia prowadzenie kabli w korytach grzebieniowych.

FAQ

1. Czy moduł LX1G3SKUEN może pracować z napięciem 24V DC?
Nie, ten konkretny model jest przeznaczony do pracy w zakresie napięć od 100 V do 250 V AC/DC. Dla napięcia 24V należy dobrać moduł o odpowiednim indeksie katalogowym.

2. Czy wymiana modułu wymaga demontażu całego stycznika z szyny lub płyty montażowej?
Konstrukcja serii TeSys Giga pozwala na wymianę modułu kontrolnego bez konieczności demontażu szyn prądowych i zdejmowania stycznika z podstawy, co znacznie skraca czas serwisowania.

3. Czy moduł posiada wbudowane zabezpieczenie przeciwprzepięciowe?
Tak, moduły elektroniczne Schneider Electric dla serii Giga mają zintegrowane układy ograniczające przepięcia, co eliminuje potrzebę stosowania zewnętrznych ograniczników przepięć na cewce.
