Moduł kontrolek (16 kanałów) LEVEL 2 | mH-MK-2 F&F

Alternatywny kod produktu: mH-MK / 2

Opis i Kluczowe Cechy

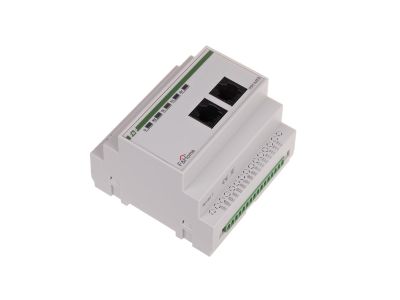

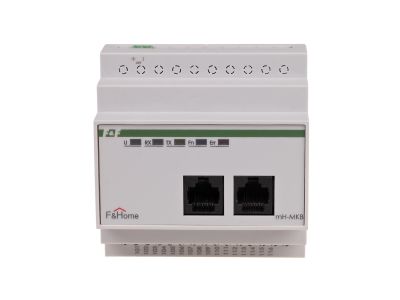

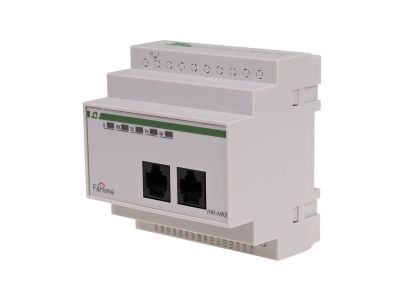

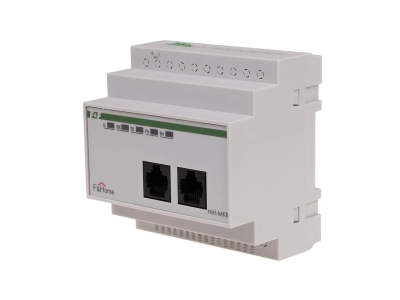

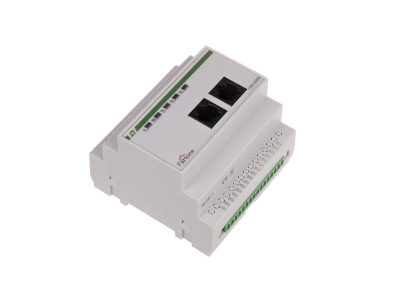

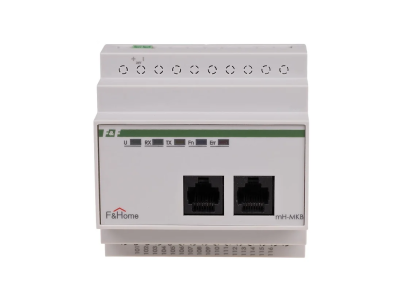

Moduł kontrolek mH-MK-2 (16 kanałów) firmy F&Home to zaawansowany element systemu inteligentnego budynku przeznaczony do wizualizacji stanów binarnych na panelach dotykowych mH-TS12 lub mH-TS15. Urządzenie umożliwia odczyt sygnałów 24 V DC z czujników (kontaktrony, indukcyjne, przekaźniki ze stykiem separowanym) i wyświetlanie ich jako ikony – np. urządzenie włączone/wyłączone, okno otwarte/zamknięte. Montowany w rozdzielnicy, zajmuje pole 5 modułów, a sterowanie odbywa się w pełni po linii niskiego napięcia, co zapewnia bezpieczeństwo użytkowania.

• 16 kanałów wejściowych: umożliwia monitorowanie do 16 punktów (styków czujników) jednocześnie – idealne do nadzoru nad stanem okien, drzwi, obecności czy pracy urządzeń.
• Komunikacja przez magistralę CAN: gwarantuje szybką i niezawodną wymianę danych z centralą systemu F&Home, co przekłada się na płynną aktualizację ikon na panelu dotykowym.
• Zasilanie 24 V DC: praca w bezpiecznym niskim napięciu eliminuje ryzyko porażenia przyrządem, a jednocześnie umożliwia łatwe zasilanie z centrali lub dodatkowego źródła.
• Szerokość 5 modułów (87,5 mm): kompaktowa zabudowa w standardowej rozdzielnicy modułowej, oszczędność miejsca i łatwa integracja z inną aparaturą (styczniki, przekaźniki, sterowniki).
• Wizualizacja na panelach dotykowych mH-TS12/mH-TS15: intuicyjny podgląd stanów binarnych w postaci ikon, co zwiększa komfort obsługi i szybkość identyfikacji zdarzeń w instalacji.

Zgodność z Normami

Moduł mH-MK-2 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Urządzenie przeznaczone jest do montażu w rozdzielnicach w systemie niskiego napięcia (SELV) i spełnia wymogi obowiązujących przepisów dla aparatury elektrycznej w budynkach.

Zastosowanie

Moduł kontrolek sprawdza się wszędzie tam, gdzie potrzebna jest zdalna wizualizacja stanu elementów wyposażenia budynku. Dzięki 16 kanałom może obsłużyć jednocześnie wiele punktów pomiarowych, a komunikacja CAN pozwala na bezproblemową integrację z systemem F&Home.

• Monitorowanie położenia okien i drzwi przy użyciu kontaktronów – sygnalizacja otwarcia/zamknięcia na panelu dotykowym.
• Wizualizacja stanu styczników i przekaźników (np. oświetlenie, ogrzewanie) poprzez sygnały 24 V z ich styków pomocniczych.
• Nadzór nad czujnikami obecności lub poziomu (np. w systemach alarmowych, automatyce budynkowej) – wyświetlanie alarmów warunkowych.
• Integracja z przekaźnikami i stycznikami w szafie sterowniczej – odczyt stanów binarnych dla celów diagnostycznych i raportowania.

Wskazówki Montażowe

Montaż modułu mH-MK-2 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie 24 V DC i upewnij się, że magistrala CAN nie jest pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przewody sygnałowe i zasilające należy podłączać zgodnie ze schematem producenta. Moment dokręcania zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną – dla obwodów 24 V DC typowo stosuje się przewody o przekroju 0,5–1,5 mm². Pamiętaj o zachowaniu odstępów izolacyjnych i nieprzekraczaniu maksymalnej liczby modułów w rozdzielnicy.

FAQ

• Jakie napięcie zasilania jest wymagane? Moduł wymaga zasilania stałym napięciem 24 V DC. Napięcie to może być dostarczone z centrali systemu F&Home lub z osobnego zasilacza SELV.
• Z jakimi panelami dotykowymi współpracuje? Moduł mH-MK-2 jest dedykowany do współpracy z panelami dotykowymi mH-TS12 oraz mH-TS15 firmy F&Home. Za ich pomocą wyświetlane są stany wejść w postaci ikon.
• Ile kanałów ma moduł i jaka jest szerokość? Moduł posiada 16 kanałów wejściowych na sygnały 24 V DC. Jego szerokość to 5 modułów (87,5 mm), co pozwala na montaż w standardowej rozdzielnicy modułowej.
