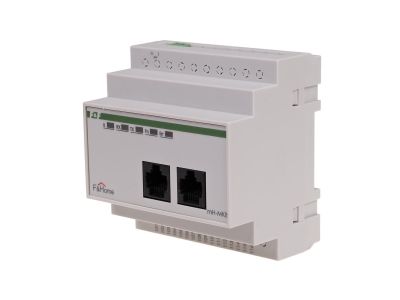

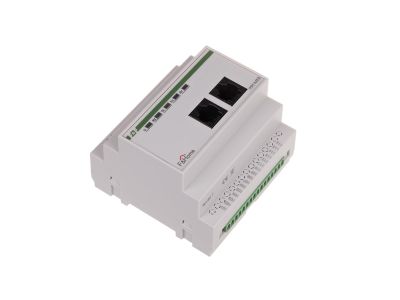

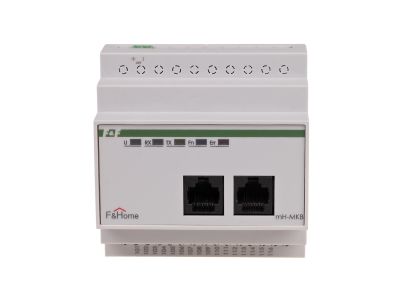

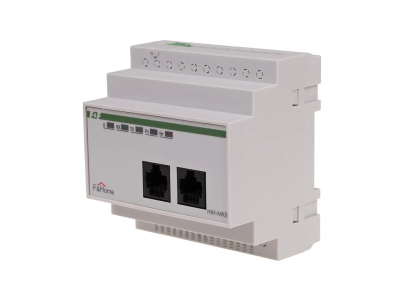

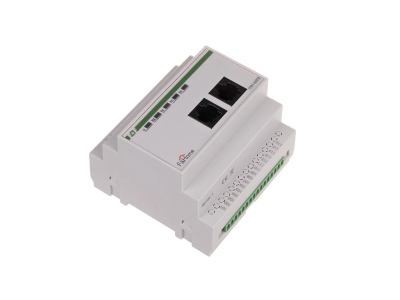

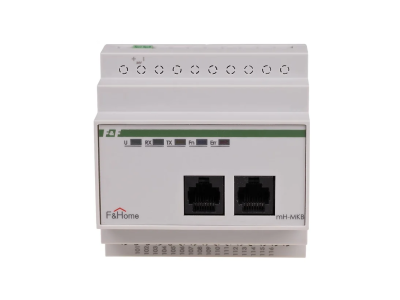

Moduł kontrolek (16 kanałów) LEVEL 1 | mH-MK-1 F&F

Alternatywny kod produktu: mH-MK / 1

Opis i Kluczowe Cechy

Moduł kontrolek 16 kanałów LEVEL 1 (symbol mH-MK-1) to dedykowany element systemu F&Home, umożliwiający wizualizację stanów binarnych na panelach dotykowych mH-TS12 lub mH-TS15. Urządzenie przetwarza sygnały niskiego napięcia 24 V DC z czujników (kontaktrony, czujniki indukcyjne, przekaźniki ze stykiem separowanym) na ikony na ekranie panelu – np. urządzenie włączone/wyłączone, okno otwarte/zamknięte. Montaż w rozdzielnicy na szynie DIN, szerokość 5 modułów, zapewnia oszczędność miejsca w szafie sterowniczej.

• 16 kanałów wejściowych (24 V DC): obsługa do 16 niezależnych sygnałów binarnych – umożliwia monitorowanie wielu punktów (okien, drzwi, czujników ruchu) z jednego modułu, redukując liczbę elementów w rozdzielnicy.
• Komunikacja przez magistralę CAN: szybka i niezawodna wymiana danych z systemem F&Home – gwarantuje stabilne przesyłanie stanów nawet w rozbudowanych instalacjach automatyki budynkowej.
• Zasilanie 24 V DC (SELV): praca w bezpiecznym niskim napięciu – eliminuje ryzyko porażenia przy konserwacji i umożliwia stosowanie w strefach o podwyższonych wymaganiach bezpieczeństwa.
• Szerokość 5 modułów (87,5 mm): kompaktowa obudowa modularna – łatwy montaż w standardowych rozdzielnicach, oszczędność miejsca dla dodatkowej aparatury.
• Wizualizacja na panelach dotykowych F&Home: stany binarne wyświetlane jako przejrzyste ikony – intuicyjna sygnalizacja dla użytkownika, bez potrzeby stosowania dodatkowych lampek kontrolnych.

Zgodność z Normami

Moduł kontrolek mH-MK-1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do pracy w systemach niskiego napięcia (SELV).

Zastosowanie

Moduł kontrolek 16 kanałów znajduje zastosowanie wszędzie tam, gdzie istnieje potrzeba zdalnego monitorowania stanów binarnych i ich wizualizacji na panelu dotykowym. Sprawdza się w automatyce budynkowej, systemach alarmowych i inteligentnych instalacjach domowych.

• Monitorowanie stanu otwarcia okien i drzwi za pomocą kontaktronów – sygnalizacja na panelu w systemie F&Home.
• Rejestracja sygnałów z czujników ruchu, zalania lub dymu – szybka informacja o zdarzeniach w budynku.
• Obsługa stanów pracy urządzeń (np. siłowników, zaworów) poprzez separowane styki przekaźników 24 V DC.
• Integracja z systemem sterowania oświetleniem i roletami – wizualizacja położeń krańcowych na panelu dotykowym.

Wskazówki Montażowe

Montaż modułu kontrolek musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją techniczną. Moment dokręcania zacisków powinien być zgodny z wytycznymi producenta (nie przekraczać wartości podanej w instrukcji). Należy bezwzględnie przestrzegać polaryzacji zasilania 24 V DC oraz zapewnić separację galwaniczną dla sygnałów z czujników (styki separowane od sieci).

FAQ

• Czy moduł kontrolek wymaga zewnętrznego zasilacza? Tak, moduł zasilany jest napięciem stałym 24 V DC (SELV). Należy zapewnić stabilizowane źródło zasilania o odpowiedniej wydajności prądowej (szczegóły w dokumentacji technicznej).
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia IP. Standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20 – urządzenie należy chronić przed wilgocią i pyłem poprzez zabudowę w szafie sterowniczej.
• Czy do wejść modułu można podłączyć czujniki 230 V AC? Nie. Wejścia modułu akceptują wyłącznie sygnały 24 V DC ze styków separowanych od sieci. Podanie wyższego napięcia może trwale uszkodzić urządzenie.
