Moduł kondensatorów NZM-XCM | 229413 Eaton

Alternatywny kod produktu: NZM-XCM

Opis i Kluczowe Cechy

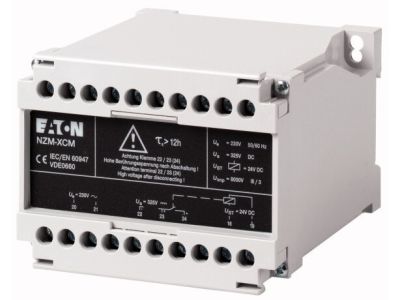

Moduł kondensatorów NZM-XCM (nr kat. 229413) to opcjonalne akcesorium przeznaczone do wyłączników serii NZM. Współpracuje z wyzwalaczem wzrostowym AC/DC NZM...-XA208-250, umożliwiając bezpieczne stosowanie wyłączników jako wyłączników sieciowych. Zasilany napięciem 230 V 50/60 Hz zapewnia szybkie wyzwolenie w czasie 40 ms w zakresie 0–110% Un, a w przypadku zaniku napięcia sieciowego kondensator dostarcza energię do wyzwalacza przez co najmniej 12 godzin. Obudowa o stopniu ochrony IP20.

• Napięcie zasilania 230 V 50/60 Hz: dopasowany do standardowych sieci energetycznych, gotowy do podłączenia bez dodatkowych konwerterów.
• Stały czas wyłączenia 40 ms w zakresie 0–110% Un: gwarantuje szybkie i powtarzalne odłączenie obwodu przy zmianach napięcia, zwiększając bezpieczeństwo instalacji.
• Podtrzymanie energii przez min. 12 godzin po zaniku napięcia sieciowego: zapewnia niezawodne zadziałanie wyzwalacza wzrostowego nawet w przypadku długotrwałego braku zasilania.
• Stopień ochrony IP20: chroni przed ciałami stałymi o średnicy powyżej 12 mm, bezpieczny do montażu wewnątrz rozdzielnic.
• Kompatybilność z wyłącznikami NZM1...NZM4 (w tym warianty N/N(O)): szeroki zakres zastosowań w różnych konfiguracjach systemów elektrycznych.

Zgodność z Normami

Moduł kondensatorów NZM-XCM został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa i posiada oznakowanie CE. Produkt nie posiada certyfikacji UL/CSA, co oznacza przeznaczenie głównie na rynek europejski.

Zastosowanie

Moduł kondensatorów NZM-XCM umożliwia bezpieczne stosowanie wyłączników serii NZM jako wyłączników sieciowych – zapewnia wyzwolenie przy zaniku napięcia oraz w pełnym zakresie napięcia roboczego. Sprawdza się w:

• Instalacjach wymagających bezzwłocznego odłączenia zasilania w przypadku zaniku napięcia sieciowego (funkcja wyłącznika sieciowego).
• Systemach automatyki budynkowej i przemysłowej, gdzie niezawodna ochrona przeciążeniowa i zwarciowa kluczowa jest dla ciągłości procesów.
• Zasilaniu awaryjnym – kondensator podtrzymuje energię do wyzwalacza przez min. 12 godzin po zaniku napięcia, co pozwala na kontrolowane wyłączenie nawet przy długotrwałej przerwie.
• Współpracy z wyzwalaczem wzrostowym NZM...-XA208-250 do zdalnego lub automatycznego wyzwalania wyłącznika.

Wskazówki Montażowe

Montaż modułu kondensatorów NZM-XCM może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (montaż modułowy). Jednostkę kondensatora należy podłączyć do strony zasilania. W szereg z wyzwalaczem wzrostowym trzeba włączyć standardowy styk pomocniczy (HIN) jako zwierny (NO) – styk pomocniczy nie jest dostarczany z produktem. Przekrój przewodów dobrać zgodnie z obciążeniem prądowym, a moment dokręcania zacisków stosować według dokumentacji producenta.

FAQ

• Jaki jest stopień ochrony modułu kondensatorów NZM-XCM? Stopień ochrony wynosi IP20 – oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm, brak ochrony przed wilgocią. Produkt przeznaczony do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jak długo kondensator podtrzymuje napięcie po zaniku sieci? Zgodnie z danymi technicznymi, kondensator dostarcza energię do uruchomienia wyzwalacza wzrostowego przez co najmniej 12 godzin od momentu zaniku napięcia sieciowego.
• Czy moduł kondensatorów posiada certyfikat UL/CSA? Nie, produkt nie posiada zatwierdzenia UL/CSA. Jest przeznaczony głównie na rynek europejski, spełnia wymagania dyrektyw UE (oznakowanie CE).
