Moduł komunikacyjny RS485/Modbus SM102E, Agardio.measure | SM210 Hager

Opis i Kluczowe Cechy

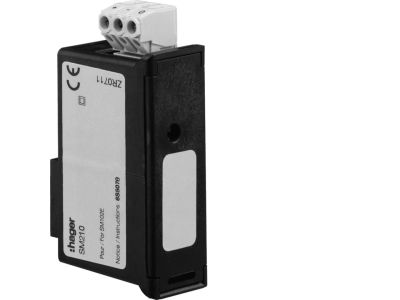

Moduł komunikacyjny RS485/Modbus SM210 marki Agardio.measure (symbol SM210) to akcesorium przeznaczone do bezpośredniego wpinania w specjalne gniazdo umieszczone z tyłu analizatora sieci. Umożliwia przesyłanie danych pomiarowych do systemów nadzoru i automatyki budynkowej za pośrednictwem popularnego protokołu Modbus RTU. Dzięki modularnej konstrukcji montaż odbywa się szybko i nie wymaga dodatkowego okablowania wewnątrz rozdzielnicy.

• Interfejs RS485: zapewnia niezawodną komunikację szeregową na duże odległości, odporną na zakłócenia elektromagnetyczne.
• Protokół Modbus RTU: standard branżowy umożliwiający łatwą integrację z PLC, systemami BMS oraz oprogramowaniem do monitorowania energii.
• Montaż wpinany: moduł wkłada się bezpośrednio w dedykowane gniazdo analizatora – brak konieczności stosowania dodatkowych przewodów czy listew.
• Kompatybilność z serią Agardio.measure: przeznaczony do współpracy z analizatorami tej linii, co gwarantuje pełną funkcjonalność i stabilność działania.

Zgodność z Normami

Moduł SM210 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Zaleca się stosowanie zgodnie z instrukcją producenta analizatora sieci.

Zastosowanie

Moduł komunikacyjny SM210 znajduje zastosowanie wszędzie tam, gdzie niezbędny jest zdalny odczyt parametrów sieci elektrycznej. Sprawdza się w systemach monitorowania energii, automatyce budynkowej oraz przemyśle.

• Zdalne odczytywanie napięć, prądów, mocy i innych wielkości z analizatora sieci do systemu nadrzędnego.
• Integracja z centralami BMS (Building Management Systems) w celu optymalizacji zużycia energii.
• Przekazywanie danych do sterowników PLC w celu automatyzacji procesów technologicznych.
• Włączanie analizatora w strukturę sieci Modbus RTU z innymi urządzeniami pomiarowymi.

Wskazówki Montażowe

Montaż i obsługa modułu komunikacyjnego SM210 mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania analizatora i całej rozdzielnicy. Moduł wpinany jest w specjalne gniazdo umieszczone z tyłu analizatora – nie wymaga dociskania ani użycia narzędzi. Należy upewnić się, że wtyk jest prawidłowo osadzony i zablokowany. W przypadku jakichkolwiek wątpliwości skorzystaj z dokumentacji technicznej producenta analizatora.

FAQ

• Jak zainstalować moduł SM210 w analizatorze Agardio.measure? Moduł wkłada się bezpośrednio w dedykowane gniazdo z tyłu analizatora – nie wymaga podłączania przewodów ani przykręcania. Przed montażem upewnij się, że urządzenie jest odłączone od napięcia.
• Jaki protokół komunikacyjny obsługuje moduł? Moduł działa w oparciu o protokół Modbus RTU przez interfejs RS485 – jest to standardowy, szeroko stosowany protokół w automatyce przemysłowej i budynkowej.
• Czy moduł SM210 jest kompatybilny z innymi analizatorami niż Agardio.measure? Moduł został zaprojektowany do współpracy wyłącznie z analizatorami sieci z serii Agardio.measure, które posiadają odpowiednie gniazdo montażowe. Nie gwarantuje się poprawnego działania z innymi urządzeniami.
