Moduł komunikacyjny RS485/Modbus i TCP/IP (Ethernet) SM103E, Agardio.measure | SM214 Hager

Opis i Kluczowe Cechy

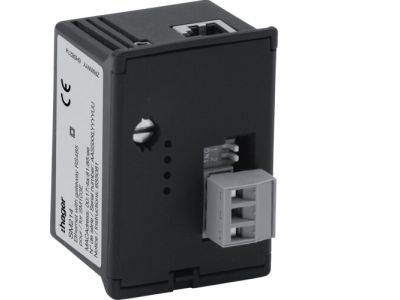

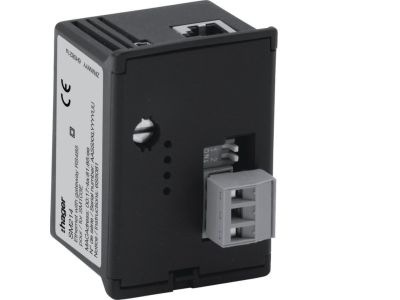

Moduł komunikacyjny SM214 marki Agardio.measure to rozszerzenie przeznaczone do współpracy z analizatorami sieci elektrycznej tej samej serii. Umożliwia transmisję danych pomiarowych poprzez dwa popularne protokoły – RS485/Modbus oraz TCP/IP (Ethernet) – co pozwala na elastyczną integrację z systemami nadzoru i automatyki. Moduł wpinany jest bezpośrednio w dedykowane gniazdo z tyłu analizatora, co upraszcza instalację i nie wymaga dodatkowego okablowania wewnątrz rozdzielnicy.

• Dwa interfejsy komunikacyjne (RS485/Modbus i TCP/IP): Możliwość wyboru medium transmisyjnego w zależności od infrastruktury – od prostych magistrali szeregowych po sieci Ethernet – zapewnia uniwersalność zastosowania w obiektach przemysłowych i komercyjnych.
• Montaż w gnieździe analizatora: Moduł nie zajmuje dodatkowego miejsca na szynie DIN, co oszczędza przestrzeń w rozdzielnicy i skraca czas instalacji.
• Dedykowany do analizatorów Agardio.measure: Gwarantowana kompatybilność sprzętowa i programowa – dane są przesyłane bezpośrednio z analizatora bez konfiguracji dodatkowych przejściówek.
• Obsługa standardu Modbus RTU/ASCII (RS485) oraz Modbus TCP: Ułatwia podłączenie do sterowników PLC, systemów SCADA i BMS, a także do platform monitoringu energii.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi dyrektywami Unii Europejskiej i posiada oznaczenie CE. W dostarczonej dokumentacji nie podano szczegółowych numerów norm – w praktyce oznacza to, że moduł spełnia wymagania odpowiednich norm europejskich dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania. Do użytku wyłącznie wewnątrz pomieszczeń, w suchym środowisku.

Zastosowanie

Moduł SM214 został zaprojektowany do zdalnego odczytu parametrów sieci elektrycznej rejestrowanych przez analizator Agardio.measure. Znajduje zastosowanie wszędzie tam, gdzie wymagany jest stały monitoring i zbieranie danych pomiarowych:

• Zdalne monitorowanie mocy, energii, napięć i prądów w rozdzielnicach głównych i podrozdzielniach.
• Integracja z systemami zarządzania energią (EMS) i automatyki budynkowej (BMS) – dane w protokole Modbus są czytelne dla większości kontrolerów.
• Transmisja pomiarów do nadrzędnych systemów SCADA w przemyśle i infrastrukturze krytycznej.
• Zbieranie danych do analizy efektywności energetycznej i raportowania – bez konieczności ręcznego spisywania wskazań.

Wskazówki Montażowe

Montaż modułu SM214 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające analizator sieci. Moduł wpinany jest w dedykowane gniazdo rozszerzeń umieszczone z tyłu analizatora – nie wymaga stosowania narzędzi ani dodatkowego okablowania wewnątrz urządzenia. Po zamontowaniu należy upewnić się, że moduł jest stabilnie osadzony i zablokowany w gnieździe. Nie przekraczać dopuszczalnych parametrów pracy podanych w dokumentacji technicznej analizatora.

FAQ

• Jakie protokoły komunikacyjne obsługuje moduł SM214? Moduł obsługuje transmisję w standardzie RS485 z protokołem Modbus RTU/ASCII oraz komunikację Ethernet z protokołem Modbus TCP.
• Czy moduł można zainstalować w dowolnym analizatorze sieci? Moduł jest dedykowany wyłącznie do analizatorów sieci Agardio.measure, które posiadają odpowiednie gniazdo rozszerzeń z tyłu obudowy. Nie jest kompatybilny z urządzeniami innych producentów.
• Czy do komunikacji potrzebny jest zewnętrzny konwerter lub kontroler? Nie. Moduł jest samodzielnym interfejsem – do połączenia z siecią Ethernet wystarczy kabel RJ45, a do magistrali RS485 – przewód skręcany. Dane są dostępne bezpośrednio na wyjściu modułu w standardzie Modbus.
