Moduł komunikacyjny PROFIBUS DP-MASTER dla CPU ET 200SP, interfejs DB9 (żeński), SIMATIC ET 200SP | 6ES7545-5DA00-0AB0 Siemens

Alternatywny kod produktu: 6ES75455DA000AB0

Opis i Kluczowe Cechy

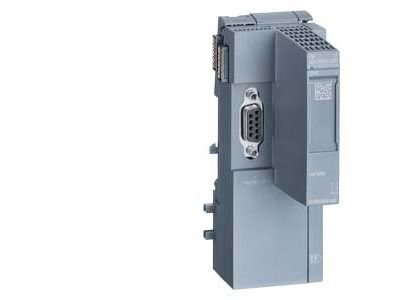

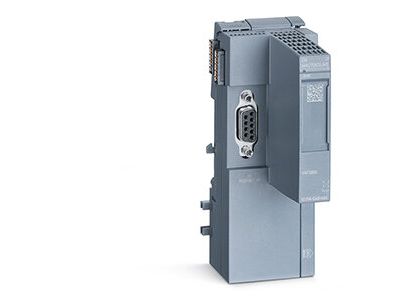

Moduł komunikacyjny PROFIBUS DP-MASTER firmy Siemens (symbol 6ES7545-5DA00-0AB0) przeznaczony do systemu SIMATIC ET 200SP. Wyposażony w interfejs DB9 (żeński) umożliwia pracę jako master dla do 125 stacji slave oraz jako slave. Dzięki stopniowi ochrony IP20 nadaje się do montażu w szafach sterowniczych. Wielokrotna gorąca wymiana (multi hot swapping) zapewnia ciągłość pracy systemu przy wymianie modułów.

• Interfejs DB9 (żeński): Standardowe złącze D-sub do sieci PROFIBUS, umożliwiające szybkie i pewne podłączenie przewodu komunikacyjnego.
• DP master dla 125 stacji slave: Rozbudowa systemu o wiele urządzeń peryferyjnych, takich jak moduły I/O, napędy czy panele operatorskie, przy zachowaniu wysokiej przepustowości sieci.
• Możliwość pracy jako DP slave: Elastyczne konfiguracje – moduł może pełnić rolę urządzenia podrzędnego w hierarchii sieci PROFIBUS.
• Multi hot swapping (wielokrotna gorąca wymiana): Wymiana modułów bez konieczności wyłączania zasilania systemu, co minimalizuje przestoje produkcyjne.
• Stopień ochrony IP20: Bezpieczna praca w suchych pomieszczeniach przemysłowych, montaż we wnętrzu szaf sterowniczych i rozdzielnic.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do instalacji w środowiskach przemysłowych o stopniu ochrony IP20 zgodnie z klasyfikacją IEC.

Zastosowanie

Moduł komunikacyjny PROFIBUS DP-MASTER znajduje zastosowanie w nowoczesnych systemach automatyki przemysłowej opartych na sterownikach SIMATIC ET 200SP. Umożliwia elastyczną komunikację z urządzeniami peryferyjnymi w sieci PROFIBUS.

• Sterowanie i wymiana danych z rozproszonymi modułami I/O w szafach sterowniczych.
• Komunikacja z napędami przemysłowymi (falowniki, serwonapędy) w celu odczytu parametrów i zadawania prędkości.
• Integracja z panelami operatorskimi i systemami wizualizacji w liniach produkcyjnych.
• Praca jako urządzenie slave w hierarchii sieci PROFIBUS z nadrzędnym sterownikiem PLC.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 zgodnie z normą DIN EN 60715. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające system. Momenty dokręcania śrub oraz zalecane przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Moduł obsługuje wielokrotną gorącą wymianę – demontaż i montaż nowego modułu można wykonywać bez wyłączania napięcia na magistrali, jednak zawsze z zachowaniem zasad bezpieczeństwa.

FAQ

• Czy moduł może pracować jako slave w sieci PROFIBUS? Tak, moduł obsługuje tryb DP slave, co pozwala na elastyczne konfiguracje topologii sieci.
• Jaki stopień ochrony ma ten moduł? Moduł posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm – typowe dla szaf sterowniczych w suchych pomieszczeniach.
• Czy moduł obsługuje wymianę w trakcie pracy systemu? Tak, dzięki funkcji multi hot swapping możliwa jest wymiana modułów bez wyłączania napięcia na magistrali, co minimalizuje przestoje.
