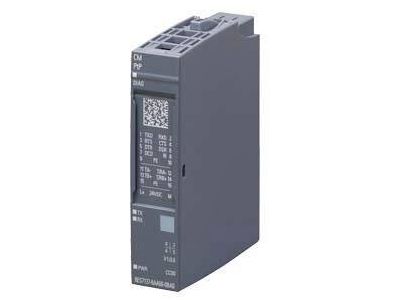

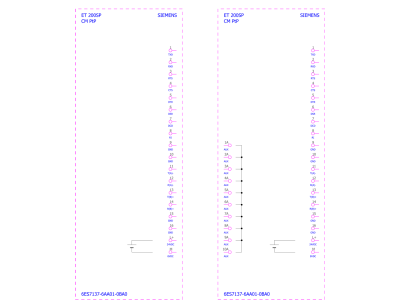

Moduł komunikacyjny do RS-422, RS-485 i RS-232, SIMATIC ET 200SP | 6ES7137-6AA01-0BA0 Siemens

Opis i Kluczowe Cechy

Moduł komunikacyjny SIMATIC ET 200SP CM PTP (o numerze katalogowym 6ES7137-6AA01-0BA0) to zaawansowane rozwiązanie inżynieryjne przeznaczone do realizacji szeregowej transmisji danych w rozproszonych systemach automatyki. Urządzenie charakteryzuje się wyjątkową wszechstronnością, oferując zintegrowane interfejsy fizyczne RS-422, RS-485 oraz RS-232 w jednym module. Dzięki temu inżynierowie mogą elastycznie konfigurować połączenia z urządzeniami zewnętrznymi bez konieczności wymiany sprzętu.

• Wszechstronność protokołów: Moduł wspiera szeroki wachlarz standardów komunikacyjnych, w tym Freeport (ASCII), procedurę 3964 (R), USS oraz niezwykle popularny w przemyśle protokół MODBUS RTU w trybach Master oraz Slave.
• Wydajność transmisji: Maksymalna prędkość przesyłu danych wynosi 250 Kbit/s, co zapewnia płynną wymianę informacji nawet w wymagających aplikacjach sterowania procesowego.
• Technologia Multi Hot Swapping: System ET 200SP umożliwia wymianę modułów w trakcie pracy systemu (pod napięciem), co minimalizuje przestoje produkcyjne i zwiększa dyspozycyjność instalacji.
• Kompaktowa konstrukcja: Moduł jest przeznaczony do montażu na jednostkach bazowych (BaseUnit) typu A0, co pozwala na optymalne wykorzystanie przestrzeni w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi firmy Siemens. Posiada stopień ochrony IP20, co czyni go idealnym rozwiązaniem do montażu w kompaktowych skrzynkach sterowniczych i szafach rozdzielczych. System SIMATIC ET 200SP spełnia rygorystyczne normy kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikaty dopuszczające go do pracy w zróżnicowanych środowiskach przemysłowych, gwarantując długowieczność i stabilność inwestycji.

Zastosowanie

Moduł CM PTP znajduje szerokie zastosowanie wszędzie tam, gdzie konieczna jest integracja urządzeń peryferyjnych z systemem nadrzędnym PLC. Idealnie sprawdza się w:

• Komunikacji z czytnikami kodów: Integracja skanerów kodów kreskowych i tagów RFID poprzez interfejs RS-232.
• Sterowaniu napędami: Wykorzystanie protokołu USS do precyzyjnego zarządzania pracą przemienników częstotliwości.
• Integracji z systemami HVAC: Wykorzystanie protokołu Modbus RTU do odczytu parametrów z czujników temperatury, wilgotności czy liczników energii.
• Modernizacji starszych maszyn: Łączenie nowoczesnych sterowników SIMATIC z urządzeniami wyposażonymi jedynie w porty szeregowe RS-422/485.

Wskazówki Montażowe

Instalacja modułu 6ES7137-6AA01-0BA0 jest intuicyjna dzięki systemowi kodowania kolorystycznego i mechanicznemu dopasowaniu do jednostek BaseUnit typu A0. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie DIN: Moduł należy zatrzasnąć na odpowiednio przygotowanej jednostce bazowej zamontowanej na standardowej szynie profilowej 35 mm.
• Okablowanie: Należy stosować przewody ekranowane, aby zminimalizować wpływ zakłóceń elektromagnetycznych na transmisję szeregową.
• Identyfikacja: Zaleca się stosowanie opcjonalnych płytek etykietujących oraz pasków znakujących, co znacząco ułatwia późniejszą diagnostykę i serwisowanie wewnątrz szafy sterowniczej.
• Zasilanie: Moduł pobiera zasilanie bezpośrednio z magistrali BaseUnit, co redukuje ilość niezbędnych połączeń kablowych.

FAQ

1. Czy moduł CM PTP obsługuje zarówno tryb Modbus Master, jak i Slave?
Tak, moduł jest w pełni konfigurowalny i może pracować zarówno jako jednostka nadrzędna (Master), jak i podrzędna (Slave) w sieci Modbus RTU.

2. Jakie jednostki bazowe są kompatybilne z tym modułem?
Moduł jest przeznaczony do współpracy z jednostkami BaseUnit typu A0 (BU type A0).

3. Czy możliwa jest wymiana modułu bez wyłączania zasilania sterownika?
Tak, dzięki funkcji Multi Hot Swapping, moduł może być wymieniany w trakcie pracy systemu, co jest kluczowe dla zachowania ciągłości procesów technologicznych.

4. Jaka jest maksymalna prędkość transmisji dla tego modułu?
Urządzenie wspiera transmisję danych z prędkością do 250 Kbit/s, co jest wartością wystarczającą dla większości przemysłowych protokołów szeregowych.
