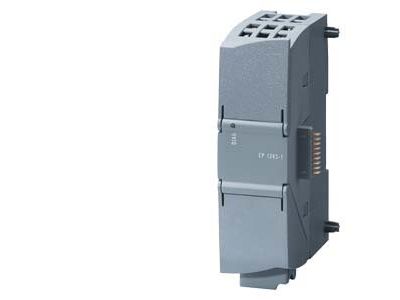

Moduł komunikacyjny CP 1243-1 dla modułu SIMATIC S7-1200 | 6GK7243-1BX30-0XE0 Siemens

Opis i Kluczowe Cechy

Procesor komunikacyjny CP 1243-1 o numerze katalogowym 6GK7243-1BX30-0XE0 to zaawansowane rozwiązanie dedykowane dla sterowników logicznych SIMATIC S7-1200 firmy Siemens. Moduł ten pełni rolę dodatkowego interfejsu Ethernet, znacząco rozszerzając możliwości komunikacyjne jednostki centralnej CPU. Kluczowym atutem urządzenia jest integracja funkcji Telecontrol, która umożliwia bezpośrednie połączenie sterownika z centrami sterowania i systemami nadrzędnymi SCADA. Urządzenie wspiera standardowe protokoły przemysłowe, takie jak DNP3 oraz IEC 60870-5-101/104, co pozwala na budowę rozproszonych systemów automatyki o wysokim stopniu niezawodności.

Bezpieczeństwo danych w dobie Przemysłu 4.0 jest priorytetem, dlatego CP 1243-1 został wyposażony w zintegrowane funkcje Security. Wbudowany Firewall (zapora sieciowa) chroni sterownik przed nieautoryzowanym dostępem z zewnątrz, natomiast obsługa wirtualnych sieci prywatnych (VPN) pozwala na tworzenie bezpiecznych, szyfrowanych tuneli komunikacyjnych podczas zdalnego serwisu lub przesyłania danych procesowych przez publiczne sieci telekomunikacyjne.

• Dodatkowy interfejs Ethernet dla elastycznej segmentacji sieci przemysłowej.
• Obsługa protokołów Telecontrol: DNP3, IEC 60870-5-101/104 oraz TeleControl Basic.
• Zaawansowane funkcje bezpieczeństwa: Firewall oraz szyfrowanie VPN.
• Pełna integracja z oprogramowaniem TIA Portal, co upraszcza konfigurację i diagnostykę.
• Możliwość pracy w szerokim zakresie temperatur, typowym dla środowisk przemysłowych.

Zgodność z Normami

Moduł CP 1243-1 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co gwarantuje jego stabilną pracę w trudnych warunkach elektromagnetycznych. Urządzenie spełnia wymagania dyrektyw CE oraz posiada certyfikaty dopuszczające do użytku w sektorach infrastruktury krytycznej. Wsparcie dla protokołu IEC 60870-5-104 zapewnia pełną interoperacyjność z systemami energetycznymi i wodno-kanalizacyjnymi, zgodnie z międzynarodowymi standardami telemechaniki. Dodatkowo, funkcje bezpieczeństwa są zgodne z wytycznymi dotyczącymi ochrony systemów sterowania przed cyberzagrożeniami.

Zastosowanie

Dzięki swojej wszechstronności, procesor komunikacyjny CP 1243-1 znajduje zastosowanie w wielu gałęziach przemysłu i infrastruktury:

• Gospodarka wodno-ściekowa: Monitorowanie i sterowanie przepompowniami oraz oczyszczalniami ścieków w rozproszonych strukturach geograficznych.
• Energetyka: Komunikacja ze stacjami transformatorowymi i monitorowanie parametrów sieci za pomocą protokołu IEC 60870.
• Zdalny serwis i diagnostyka: Bezpieczny dostęp do sterowników S7-1200 poprzez tunel VPN, co redukuje koszty wyjazdów serwisowych.
• Zarządzanie budynkami (BMS): Integracja systemów HVAC i oświetlenia z centralnym systemem zarządzania.
• Logistyka i transport: Monitorowanie stanu infrastruktury kolejowej lub drogowej w czasie rzeczywistym.

Wskazówki Montażowe

Moduł CP 1243-1 montowany jest bezpośrednio na standardowej szynie DIN 35 mm, po lewej stronie jednostki centralnej CPU SIMATIC S7-1200. Połączenie elektryczne z procesorem głównym odbywa się poprzez zintegrowaną magistralę systemową (backplane), co eliminuje konieczność stosowania dodatkowego okablowania między modułami. Podczas montażu należy zwrócić uwagę na zapewnienie odpowiedniej przestrzeni wentylacyjnej nad i pod modułem, aby umożliwić swobodną konwekcję powietrza. Podłączenie kabla Ethernet (RJ45) powinno być wykonane przy użyciu ekranowanych przewodów typu skrętka (STP/FTP), co minimalizuje wpływ zakłóceń elektromagnetycznych na transmisję danych.

FAQ

• Czy moduł CP 1243-1 wymaga osobnego zasilania? Tak, moduł wymaga podłączenia zewnętrznego zasilania 24V DC, które zasila układ komunikacyjny niezależnie od magistrali CPU.
• Ile modułów CP 1243-1 można podłączyć do jednego sterownika S7-1200? Do jednej jednostki centralnej można podłączyć maksymalnie trzy procesory komunikacyjne, co pozwala na stworzenie kilku niezależnych interfejsów sieciowych.
• Czy urządzenie wspiera komunikację z chmurą? Moduł koncentruje się na protokołach Telecontrol i bezpieczeństwie VPN/Firewall, jednak poprzez odpowiednią konfigurację w TIA Portal może stanowić bezpieczną bramę dla danych przesyłanych do systemów nadrzędnych.
• Czy konfiguracja VPN jest skomplikowana? Dzięki pełnej integracji z TIA Portal (Step 7 Professional), konfiguracja parametrów bezpieczeństwa odbywa się w sposób graficzny i intuicyjny dla inżyniera automatyka.
