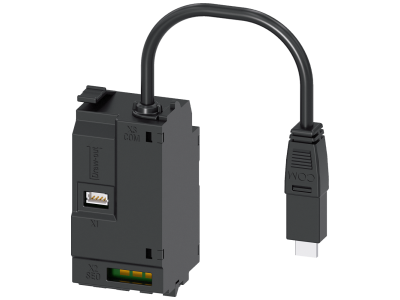

Moduł komunikacyjny COM060, wyposażenie do: 3VA2 100/160/250 | 3VA9187-0TB10 Siemens

Alternatywny kod produktu: 3VA91870TB10

Opis i Kluczowe Cechy

Moduł komunikacyjny COM060 o symbolu 3VA9187-0TB10 firmy Siemens to akcesorium przeznaczone do wyłączników kompaktowych serii 3VA2 (100/160/250). Umożliwia włączenie wyłącznika w nowoczesną koncepcję komunikacyjną opartą na koncentratorach danych COM100 lub COM800, co pozwala na przekazywanie istotnych danych energetycznych i diagnostycznych do nadrzędnego systemu automatyzacji. Dzięki zastosowaniu tego modułu instalator i operator zyskują pełny wgląd w parametry pracy obwodu bez konieczności dodatkowego okablowania.

• Integracja z koncentratorem danych: Współpraca z COM100/COM800 umożliwia centralne monitorowanie nawet ośmiu wyłączników 3VA2 oraz przekazywanie danych do systemów nadrzędnych (Modbus TCP, PROFINET, PROFIBUS, Modbus RTU).
• Przekazywanie danych energetycznych i diagnostycznych: Moduł COM060 przesyła wartości pomiarowe i informacje o stanie wyłącznika, co ułatwia analizę zużycia energii i wczesne wykrywanie nieprawidłowości.
• Obsługa złącza S0: Umożliwia wydawanie impulsów energii, co pozwala na zewnętrzne zliczanie zużycia energii elektrycznej.
• Kompatybilność z wyłącznikami 3VA2: Moduł jest dedykowany do serii 3VA20/21/22 (100/160/250 A), co gwarantuje bezproblemowy montaż i dopasowanie mechaniczne.
• Rozszerzalność systemu: Możliwość dołączenia dodatkowych modułów rozszerzających dla koncentratora danych COM800/COM100 pozwala na elastyczne dostosowanie do wymaganych protokołów komunikacyjnych.

Zgodność z Normami

Moduł komunikacyjny COM060 jest elementem systemu wyłączników kompaktowych 3VA firmy Siemens. Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE. Zastosowanie w rozdzielnicach zgodnych z obowiązującymi przepisami zapewnia bezpieczną i niezawodną pracę instalacji.

Zastosowanie

Moduł COM060 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne monitorowanie parametrów pracy wyłączników kompaktowych 3VA2. Umożliwia integrację z systemami automatyki budynkowej i przemysłowej na poziomie komunikacji danych.

• Monitorowanie zużycia energii w rozdzielnicach głównych i podrozdzielnicach – dane przekazywane są do systemu BMS lub PLC.
• Diagnostyka stanu wyłącznika – sygnalizacja zadziałania zabezpieczeń, rejestracja zdarzeń i alarmów.
• Integracja z koncentratorem COM800 lub COM100 jako element systemu komunikacji Modbus TCP – przesyłanie danych do wizualizacji i archiwizacji.
• Zastosowanie w aplikacjach wymagających impulsów S0 do zdalnego zliczania energii (np. w systemach rozliczeniowych lub optymalizacji kosztów).

Wskazówki Montażowe

Montaż modułu komunikacyjnego COM060 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania całej rozdzielnicy. Moduł mocuje się w dedykowanym gnieździe wyłącznika 3VA2 zgodnie z instrukcją producenta. Przekroje przewodów sygnałowych i momenty dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną dostarczoną z produktem.

FAQ

• Czy moduł COM060 wymaga zewnętrznego zasilania? Moduł pobiera zasilanie bezpośrednio z wyłącznika 3VA2, do którego jest podłączony – nie wymaga osobnego źródła napięcia.
• Jaki stopień ochrony ma moduł COM060? Stopień ochrony modułu jest zgodny z parametrami wyłącznika 3VA2, typowo IP20 dla wnętrza rozdzielnicy. Dokładne dane znajdują się w karcie katalogowej wyłącznika.
• Czy COM060 może pracować z koncentratorem COM100 bez dodatkowych modułów? Tak, moduł COM060 jest przystosowany do bezpośredniej współpracy z koncentratorem COM100 (i COM800) – nie wymaga dodatkowych akcesoriów do podstawowej komunikacji Modbus TCP.
