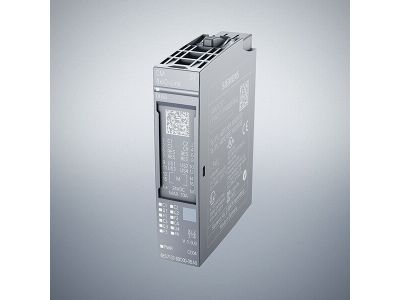

Moduł komunikacyjny CM IO-LINK MASTER, SIMATIC ET 200SP | 6ES7137-6BD00-0BA0 Siemens

Opis i Kluczowe Cechy

Moduł komunikacyjny CM IO-LINK MASTER o numerze katalogowym 6ES7137-6BD00-0BA0 stanowi integralną część zaawansowanego systemu rozproszonych wejść i wyjść SIMATIC ET 200SP. Urządzenie to pełni rolę inteligentnego interfejsu pomiędzy czujnikami i elementami wykonawczymi pracującymi w standardzie IO-Link a nadrzędnym sterownikiem PLC. Dzięki zastosowaniu technologii IO-Link, moduł umożliwia nie tylko przesyłanie sygnałów binarnych, ale również zaawansowaną diagnostykę oraz parametryzację urządzeń polowych w czasie rzeczywistym.

• Skalowalność i elastyczność: Moduł współpracuje z systemem ET 200SP, który pozwala na montaż do 64 modułów rozszerzeń, co umożliwia precyzyjne dopasowanie architektury sterowania do wymagań konkretnej aplikacji.
• Integracja z PROFINET: Komunikacja z jednostką centralną odbywa się poprzez moduł interfejsu w sieci PROFINET, co gwarantuje wysoką przepustowość danych i stabilność połączenia.
• Kompaktowa budowa: Niewielkie wymiary modułu pozwalają na znaczną oszczędność miejsca w szafie sterowniczej, co jest kluczowe w nowoczesnych instalacjach przemysłowych.
• Zaawansowana diagnostyka: System pozwala na szybką identyfikację błędów na poziomie pojedynczego kanału, co minimalizuje przestoje produkcyjne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi firmy Siemens. Moduł spełnia rygorystyczne normy kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikację CE, co pozwala na jego bezpieczne stosowanie na rynkach europejskich. System SIMATIC ET 200SP jest projektowany z myślą o pracy w trudnych warunkach przemysłowych, zapewniając wysoką odporność na wibracje oraz zakłócenia elektryczne, co jest potwierdzone odpowiednimi testami wytrzymałościowymi zgodnymi z normami IEC.

Zastosowanie

Moduł CM IO-LINK MASTER znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej, gdzie wymagana jest precyzyjna komunikacja z inteligentnymi komponentami. Jest idealnym rozwiązaniem dla:

• Przemysłu maszynowego: Do podłączania inteligentnych czujników ciśnienia, temperatury czy przepływu, które wymagają cyklicznej wymiany danych procesowych.
• Linii montażowych: Gdzie szybka reparametryzacja czujników przy zmianie asortymentu odbywa się automatycznie z poziomu sterownika PLC.
• Systemów monitoringu mediów: Pozwalając na zbieranie szczegółowych danych diagnostycznych z urządzeń pomiarowych.
• Rozproszonych systemów sterowania: Dzięki możliwości montażu na szynie DIN w oddalonych szafkach obiektowych.

Wskazówki Montażowe

Instalacja modułu 6ES7137-6BD00-0BA0 powinna odbywać się na standardowej szynie montażowej DIN (TH35). Przed przystąpieniem do montażu należy upewnić się, że zasilanie systemu jest wyłączone. Moduł należy wpiąć w odpowiednią podstawkę BaseUnit, która zapewnia połączenie elektryczne oraz mechaniczną stabilność wewnątrz stacji ET 200SP. Należy zwrócić szczególną uwagę na poprawność podłączenia przewodów komunikacyjnych IO-Link, dbając o zachowanie odpowiednich momentów dokręcania zacisków (jeśli dotyczy) oraz właściwe ekranowanie przewodów w celu uniknięcia zakłóceń. Całość stacji musi zostać zakończona modułem terminatora (Server Module), aby zamknąć magistralę wewnętrzną systemu.

FAQ

• Czy moduł wymaga specjalnego oprogramowania do konfiguracji? Tak, pełna konfiguracja i parametryzacja modułu odbywa się w środowisku TIA Portal, co zapewnia spójność bazy danych projektu.
• Ile urządzeń IO-Link można podłączyć do jednego modułu? Moduł CM IO-LINK MASTER obsługuje do 4 urządzeń pracujących w standardzie IO-Link.
• Czy moduł wspiera wymianę podczas pracy (Hot Swapping)? Tak, system ET 200SP pozwala na wymianę modułów pod napięciem, o ile zastosowano odpowiednie podstawki BaseUnit, co znacznie ułatwia serwisowanie.
• Czy do działania modułu niezbędny jest moduł terminatora? Tak, każda stacja SIMATIC ET 200SP musi być zakończona modułem terminatora, aby zapewnić poprawną komunikację na magistrali Backplane.
