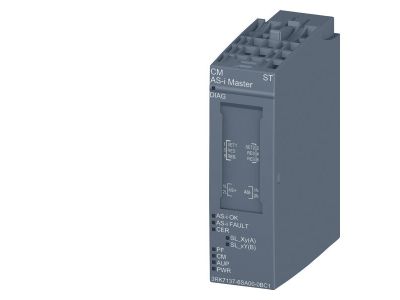

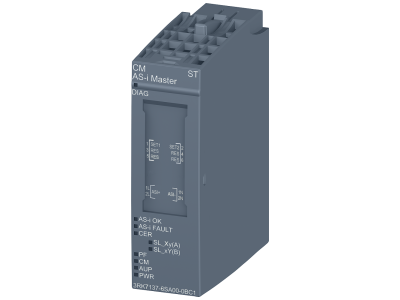

Moduł komunikacyjny CM AS-I MASTER ST ET 200SP (AS-I V3.0) | 3RK7137-6SA00-0BC1 Siemens

Alternatywny kod produktu: 3RK71376SA000BC1

Opis i Kluczowe Cechy

Moduł komunikacyjny CM AS-I MASTER ST ET 200SP (AS‑I V3.0) firmy Siemens (symbol 3RK7137-6SA00-0BC1) to zaawansowany interfejs magistrali AS‑Interface w wersji 3.0, przeznaczony do systemu rozproszonego ET 200SP. Umożliwia nadrzędną komunikację z czujnikami oraz aktuatorami w sieci AS‑I, zapewniając szybką wymianę danych i łatwą integrację z automatyka przemysłową. Dzięki obsłudze najnowszej wersji protokołu gwarantuje rozszerzoną funkcjonalność i kompatybilność ze starszymi urządzeniami.

• Interfejs Master AS‑Interface V3.0: Umożliwia sterowanie do 62 podłączonych urządzeń (slave’ów) w topologii linii, drzewa lub gwiazdy – elastyczna konfiguracja sieci bez konieczności stosowania skomplikowanych rozgałęźników.
• Przeznaczony do systemu ET 200SP: Montowany bezpośrednio w szynie nośnej rozszerzeń ET 200SP, co upraszcza konstrukcję szafy sterowniczej i redukuje okablowanie.
• Wymiana danych w czasie rzeczywistym: Protokół AS‑I V3.0 zapewnia szybką komunikację cykliczną (standardowo 1 ms na cykl przy 32 slave’ach), co pozwala na precyzyjne sterowanie procesami przemysłowymi bez opóźnień.
• Diagnostyka i sygnalizacja LED: Wbudowane diody informujące o stanie zasilania, komunikacji i błędach – ułatwia szybkie lokalizowanie usterek w sieci.
• Zasilanie z magistrali AS‑I: Moduł pobiera napięcie bezpośrednio z szyny AS‑I (standardowo 24‑30 V DC) – nie wymaga osobnego zasilacza pomocniczego, co zmniejsza koszty instalacji.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dotyczących AS‑Interface (EN 62026‑2) oraz posiada oznaczenie CE. Jest zgodny z dyrektywami unijnymi w zakresie kompatybilności elektromagnetycznej (EMC) i niskiego napięcia. Szczegółowe deklaracje zgodności dostępne są na stronie producenta.

Zastosowanie

Moduł CM AS-I Master ST ET 200SP znajduje zastosowanie w rozproszonych systemach automatyki przemysłowej, gdzie wymagana jest niezawodna komunikacja z czujnikami i aktuatorami w sieci AS‑Interface. Idealnie sprawdza się w aplikacjach wymagających szybkiego czasu reakcji i łatwej rozbudowy.

• Sterowanie i monitorowanie czujników zbliżeniowych, krańcowych oraz optycznych w liniach produkcyjnych
• Wymiana sygnałów z aktuatorami (napędy, zawory, siłowniki) w systemach transportu i pakowania
• Integracja z przekaźnikami bezpieczeństwa i stycznikami w układach sterowania maszyn
• Komunikacja z panelem operatorskim i sterownikiem nadrzędnym (PLC) w małych i średnich instalacjach automatyki budynkowej (sterowanie oświetleniem, roletami, ogrzewaniem)

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania magistrali AS‑I i całego systemu ET 200SP. Moduł montuje się na szynie DIN TH35 w rozdzielnicy. Zaciski przyłączeniowe należy dokręcać momentem zgodnym z dokumentacją techniczną Siemens (zazwyczaj 0,5‑0,6 Nm). Przekrój przewodów dobrać do prądu pętli AS‑I (maks. 8 A na segment) zgodnie z normą IEC 60204‑1. Po montażu sprawdzić poprawność połączeń i zasilić system.

FAQ

• Czy moduł posiada wyświetlacz lub podświetlenie? W dostępnych danych nie wskazano wyświetlacza. Moduł wyposażony jest w diody LED (Power, Bus, Fault) umożliwiające podstawową diagnostykę – szczegółowe informacje znajdują się w karcie katalogowej producenta.
• Jaki jest stopień ochrony (IP) modułu? Producent nie podał konkretnego stopnia IP. Typowo moduły ET 200SP montowane w szafie sterowniczej charakteryzują się ochroną IP20. W przypadku pracy w trudnych warunkach środowiskowych zaleca się dodatkowe osłony.
• Czy moduł może pracować jako slave? Nie. Jest to master (nadrzędny) w sieci AS‑Interface. Do komunikacji z urządzeniami slave wymagany jest dedykowany master, taki jak opisany moduł. Urządzenia slave (czujniki, aktuatory) należy podłączyć zgodnie z topologią sieci.
