Moduł komunikacyjny AS-i master wg AS-i spec. V3.0, S7-1200, CM 1243-2 | 3RK7243-2AA30-0XB0 Siemens

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Siemens

Producent

Siemens

Kod

1085115

EAN

4011209878181

Kod Producenta

3RK7243-2AA30-0XB0

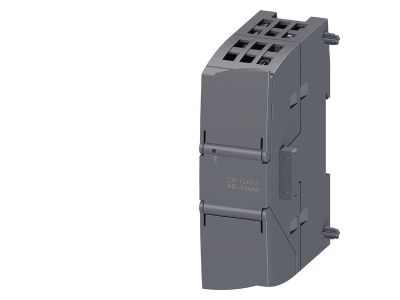

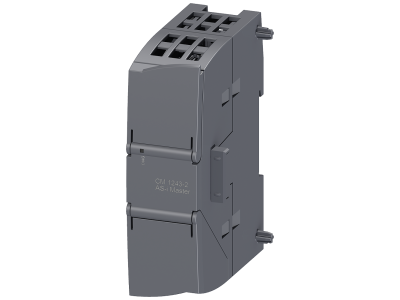

Moduł komunikacyjny AS-i master wg AS-i spec. V3.0, S7-1200, CM 1243-2

Informacja o Produkcie

Alternatywny kod produktu: 3RK72432AA300XB0

Opis i Kluczowe Cechy

Moduł komunikacyjny AS-i master CM 1243-2 (symbol 3RK7243-2AA30-0XB0) firmy Siemens został zaprojektowany do współpracy ze sterownikiem SIMATIC S7-1200. Oparty na specyfikacji AS-Interface V3.0, umożliwia wydajną komunikację z urządzeniami peryferyjnymi w sieci AS-i. Dzięki integracji ze środowiskiem TIA Portal upraszcza zarządzanie zmiennymi i skraca czas projektowania aplikacji, minimalizując ryzyko błędów.

Zgodność z AS-Interface V3.0: Pełna kompatybilność z nowoczesnymi urządzeniami AS-i zapewnia szybką i niezawodną transmisję danych w aplikacjach automatyki.
Dedykowany dla SIMATIC S7-1200: Prosta integracja z systemem sterowania bez konieczności stosowania dodatkowych interfejsów – oszczędność miejsca i czasu montażu.
Wsparcie dla TIA Portal: Jednokrotna deklaracja zmiennych w projekcie redukuje błędy i przyspiesza tworzenie aplikacji wizualizacyjnych i sterujących.
Wysoka wydajność transmisji: Zoptymalizowany przepływ danych między panelem HMI a sterownikiem gwarantuje płynną pracę systemu nawet w rozbudowanych instalacjach.
Oznakowanie CE: Produkt spełnia wymagania dyrektyw Unii Europejskiej, co potwierdza jego bezpieczeństwo i zgodność z normami.

Zgodność z Normami

Moduł spełnia wymagania specyfikacji AS-Interface V3.0 oraz jest zgodny z obowiązującymi dyrektywami Unii Europejskiej (oznakowanie CE). Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych zgodnie z ogólnie przyjętymi standardami branżowymi.

Zastosowanie

Moduł CM 1243-2 znajduje zastosowanie w automatyce przemysłowej, gdzie wymagana jest komunikacja z urządzeniami pola w standardzie AS-Interface. Umożliwia podłączenie czujników, siłowników, przycisków i sygnalizatorów do sterownika S7-1200, co czyni go uniwersalnym narzędziem w małych i średnich aplikacjach.

Sterowanie i monitorowanie czujników oraz siłowników w liniach produkcyjnych i maszynach.
Komunikacja z pulpitami operatorskimi SIMATIC HMI w celu wizualizacji procesów i zarządzania danymi.
Integracja z istniejącymi sieciami AS-i podczas modernizacji systemów sterowania.
Realizacja rozproszonych układów I/O w automatyce budynkowej (np. sterowanie oświetleniem, roletami, klimatyzacją).

Wskazówki Montażowe

Montaż modułu musi być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Podłączenie magistrali AS-i oraz przewodów sterowniczych wykonać zgodnie z dokumentacją techniczną producenta. Moment dokręcania śrub zacisków oraz przekrój przewodów powinny być dobrane zgodnie z kartą katalogową, aby zapewnić bezpieczne i trwałe połączenie.

FAQ

Jaki jest producent modułu? Moduł CM 1243-2 o symbolu 3RK7243-2AA30-0XB0 jest produkowany przez firmę Siemens w ramach rodziny SIMATIC.
Czy moduł jest kompatybilny z wcześniejszymi wersjami AS-Interface? Specyfikacja V3.0 zapewnia kompatybilność wsteczną z urządzeniami V2.1 – szczegółowe informacje znajdują się w dokumentacji producenta.
Jakie oprogramowanie jest wymagane do konfiguracji? Moduł konfiguruje się w środowisku TIA Portal, które umożliwia łatwe przypisanie zmiennych, diagnostykę sieci AS-i oraz integrację z panelami HMI.
