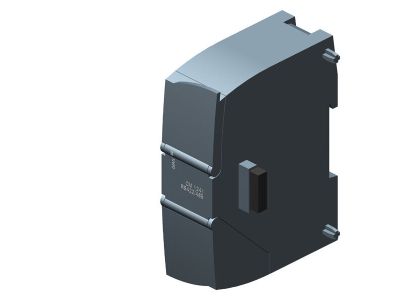

Moduł komunikacyjny CM 1241, SIMATIC S7-1200 | 6ES7241-1CH32-0XB0 Siemens

Opis i Kluczowe Cechy

Moduł komunikacyjny CM 1241 o numerze katalogowym 6ES7241-1CH32-0XB0 to zaawansowane rozszerzenie dedykowane dla sterowników PLC z rodziny SIMATIC S7-1200 firmy Siemens. Urządzenie to zostało zaprojektowane z myślą o rozszerzeniu możliwości komunikacyjnych jednostek centralnych o interfejs szeregowy pracujący w standardach RS422 oraz RS485. Dzięki zastosowaniu tego modułu, systemy automatyki zyskują zdolność do integracji z szerokim spektrum urządzeń zewnętrznych, takich jak czytniki kodów kreskowych, drukarki przemysłowe, wagi czy napędy innych producentów.

• Wszechstronność protokołów: Moduł wspiera protokoły takie jak Freeport (ASCII), Modbus RTU (Master/Slave) oraz USS, co pozwala na elastyczne dopasowanie do wymagań konkretnej aplikacji przemysłowej.
• Wydajność przesyłu danych: Zoptymalizowana architektura pozwala na szybką wymianę informacji, co jest kluczowe w systemach wymagających krótkich czasów odpowiedzi.
• Integracja TIA Portal: Pełna kompatybilność z oprogramowaniem inżynierskim TIA Portal umożliwia intuicyjną konfigurację oraz łatwe zarządzanie zmiennymi w ramach jednej, spójnej bazy danych projektowych.
• Kompaktowa budowa: Moduł montowany jest bezpośrednio z lewej strony jednostki centralnej CPU, co pozwala na oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania stawiane komponentom automatyki przemysłowej. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej (EMC). Moduł został zaprojektowany zgodnie z normami jakościowymi ISO, co gwarantuje długą żywotność i niezawodność w trudnych warunkach środowiskowych, typowych dla hal produkcyjnych i obiektów przemysłowych.

Zastosowanie

Moduł CM 1241 znajduje szerokie zastosowanie w małych i średnich aplikacjach automatyki, gdzie wymagana jest komunikacja szeregowa. Jest idealnym rozwiązaniem w systemach, w których sterownik SIMATIC S7-1200 musi współpracować z panelami operatorskimi SIMATIC HMI lub urządzeniami innych dostawców. Dzięki możliwości jednokrotnej deklaracji zmiennych dla części wizualizacyjnej i sterownikowej, moduł ten znacząco redukuje ryzyko błędów przy projektowaniu złożonych systemów sterowania i monitoringu procesów technologicznych.

Wskazówki Montażowe

Instalacja modułu CM 1241 jest procesem szybkim i intuicyjnym, dzięki systemowi połączeń magistralnych zintegrowanych z obudową. Poniżej znajdują się kluczowe wytyczne montażowe:

• Montaż na szynie DIN: Moduł należy zatrzasnąć na standardowej szynie montażowej DIN 35 mm, upewniając się, że połączenie z jednostką CPU jest stabilne.
• Podłączenie przewodów: Wykorzystanie złącza typu D-sub 9-pin zapewnia pewne i trwałe połączenie elektryczne. Należy zwrócić uwagę na odpowiednie ekranowanie przewodów komunikacyjnych w celu minimalizacji zakłóceń.
• Konfiguracja programowa: Po fizycznym montażu, moduł musi zostać dodany do konfiguracji sprzętowej w projekcie TIA Portal, gdzie definiuje się parametry transmisji takie jak prędkość (baud rate), parzystość oraz bity stopu.

FAQ

• Czy moduł CM 1241 wymaga dodatkowego zasilania? Nie, moduł pobiera niezbędną energię bezpośrednio z magistrali komunikacyjnej sterownika S7-1200.
• Jakie standardy fizyczne obsługuje ten konkretny model? Model 6ES7241-1CH32-0XB0 obsługuje standardy RS422 oraz RS485.
• Czy mogę używać protokołu Modbus RTU? Tak, moduł w pełni wspiera komunikację Modbus RTU zarówno w trybie Master, jak i Slave, co czyni go niezwykle uniwersalnym narzędziem w rękach automatyka.
